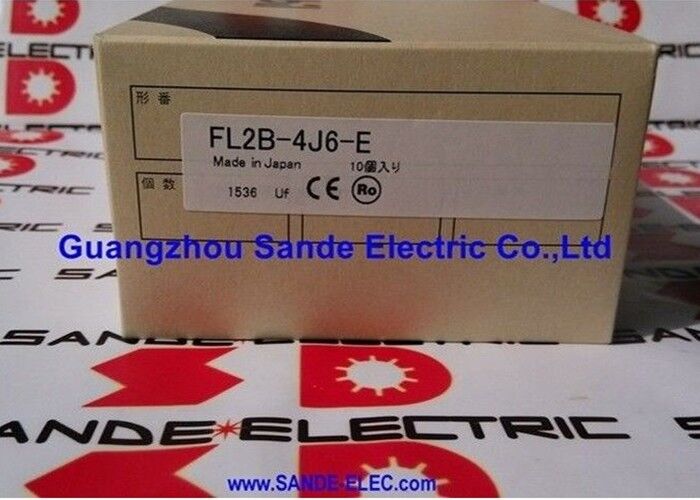

YAMATAKE 근접 센서 FL2B-4J6-E FL2B4J6E

FL2B-4J6-E 직사각형 인덕티브 근접 센서

전반적인 설명

FL2B-4J6-E는 산업용 금속 검출을 위해 설계된 콤팩트 직사각형 인덕티브 근접 센서입니다.그리고 2선 DC 출력은 실린더 스레드 센서보다 더 실용적입니다..

공개된 자료에 따르면, 이 센서는 일반적으로 개방된 2선 DC 인덕티브 센서로,이는 패널에 통합된 또는 브래킷에 장착된 센서 포인트로 작업하는 장비 제작자와 유지 보수 팀에 적합합니다..

이 모델은 특히 설치 공간이나 장착 기하학이 평평하고 직사각형 센서 몸을 선호하는 기계에서 유용합니다.사각형 센서는 종종 배럴 스타일의 근접 스위치보다 기계 표면과 고정된 브래킷에 맞추기가 쉽습니다..

FL2B-4J6-E는 또한 튀긴 케이블이나 원형 연결 장치가 아닌 나사 단말기를 사용합니다.설치자가 유지보수 또는 후장 작업을 위해 터미널-부처 스타일 연결을 원하는 제어 시스템에서 장점이 될 수 있습니다..

전기적인 관점에서 센서는 단순한 산업용으로 설계되었습니다.

공개 된 데이터는 10 ~ 30 VDC 작동 범위, 800 Hz 스위치 주파수, 최대 작동 전류 4 ~ 100 mA 및 펄싱 단회로 보호로 역극성 허용을 보여줍니다.

이 조합은 제어 회로에서 안정적이고 반복적인 금속 검출에 적합합니다. 단순하고 신뢰할 수 있는 스위칭 동작이 고급 신호 처리보다 더 중요합니다.

주요 사양

직사각형 주택 및 터미널 칸막이의 실용성

직사각형 인형은 이 모델의 주요 실용적인 장점 중 하나입니다. 실제 기계 조립체에서는 평면 하드웨어와 측면 브래킷에 평면 센서를 더 쉽게 장착 할 수 있습니다.특히 설치자가 가닥 구멍을 사용하지 않고 제어 된 정렬을 필요로 할 때.

이것은 FL2B-4J6-E를 컴팩트 메커니즘, 고정 장치 탐지 및 원래 장착 개념이 이미 직사각형 센서 하우스를 선호하는 오래된 장비 레이아웃에서 유용한 옵션으로 만듭니다.

스크루 터미널 형식은 특정 환경에서 똑같이 실용적입니다.

대체 및 후장 작업에터미널 칸막이의 배선은 설치자가 전 케이블을 교체하거나 다른 커넥터 표준에 적응하지 않고 직접 배선에 액세스 할 수 있기 때문에 유지 관리를 단순화 할 수 있습니다.기존의 산업 시스템에서, 그것은 대체 경로를 더 깨끗하고 더 신뢰할 수 있습니다.

실제 제어 회로에서 2선 DC 동작

2선 DC 인덕티브 센서는 제어 시스템이 최소한의 배선 복잡성을 가진 간단한 필드 장치를 기대할 때 종종 선택됩니다.

실제로는 the FL2B-4J6-E fits applications where a normally open proximity switch must interface directly with a standard DC control circuit while maintaining good switching speed and predictable sensing behavior800 Hz의 스위치 주파수는 반복적인 산업 탐지 작업에 충분한 반응을 제공합니다.

2개의 유선으로 설계되었기 때문에, 엔지니어들은 여전히 시스템 선택 중에 부하 행동과 전압 하락을 신중하게 다루어야 합니다.

이것은 모델을 사용하기 어렵게 만들지는 않지만 수신 회로를 응용 프로그램의 일부로 간주해야한다는 것을 의미합니다.특히 원래 부하 조건이 유지되어야 할 수 있는 후기 리모비트 프로젝트에서.

FAQ

Q1: FL2B-4J6-E는 어떤 용도로 가장 적합합니까?
그것은 직사각형 몸체와 나사 단말 배선이 선호되는 산업 장비의 단거리 금속 탐지에 가장 적합합니다.

전형적인 용도는 브래킷에 장착된 기계 감지, 위치 확인, 고정 장치 탐지 및 2 와이어 DC 필드 장치 주위에 구축된 제어 시스템에서 교체 작업을 포함한다.

Q2: 왜 엔지니어는 원통형 대신 직사각형 인덕티브 센서를 선택할까요?
주요 이유는 기계적 적합성입니다. 직사각형 하우징은 평평한 기계 표면 또는 고정된 브래킷 레이아웃 내부에 더 쉽게 장착 될 수 있습니다.

실용적인 기계 설계에서, 그것은 특히 오래된 또는 주문 제작 장비에서 정렬 및 교체를 단순화 할 수 있습니다.

Q3: 스크루-터미널 연결의 실용적 가치는 무엇입니까?
스크루 터미널은 특히 레거시 장비 또는 패널 인접 설비에서 현장 배선 및 서비스 작업을 더 직접적으로 할 수 있습니다.

전체 케이블을 교체하거나 커넥터 표준에 적응하는 대신 설치자는 터미널 상자에서 직접 작업하고 원래 전선 개념을 그대로 유지할 수 있습니다.

Q4: 이 센서는 까다로운 산업 환경에 적합합니까?
네, 발표된 자료는 IP67 보호, PBT 가구 재료, 반극성 내성이,

이러한 기능은 오염, 진동 및 반복 전환이 정상적인 운영 조건의 일부인 일상 공장 사용을 지원합니다.

Q5: 구매자는 대체품을 주문하기 전에 무엇을 확인해야 합니까?
구매자는 몸 모양, 감지 거리, 2선 DC 정상적으로 개방된 출력 논리, 나사 터미널 형식 및 가능한 장착 공백을 확인해야합니다.

교체 작업에 있어서, 기계적 형식과 전기적 부하 조건은 주문하기 전에 모두 확인되어야 합니다.
