광섬유 센서 E32-DC200 E32DC200 E32-DC200

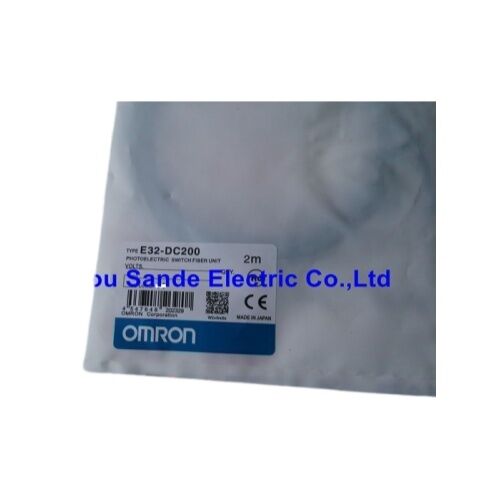

옴론 E32-DC200∙ 분산 반사 광섬유 센서 헤드 M6, 900mm, SUS304, IP67, 2m

전반적인 설명

의옴론 E32-DC200옴론의 E32-D 시리즈의 확산 반사 광섬유 센서 헤드입니다. 두 부분 탐지 시스템의 감지 끝으로 탐지 장소와 신호 처리 장소가 분리됩니다.

M6 × 0.75mm 가루 끝에는 SUS304 스테인리스 스틸 센서 끝이 있습니다.그리고 2m의 플라스틱 광섬유는 스위치 출력을 생성하는 별도로 장착 된 증폭기 단위로 빛 신호를 전달합니다..

M6 끝에는 전자 장치가 없습니다. 모든 열 생성 회로는 증폭기, 제어판에서 감지 지점에서 멀리 떨어져 있습니다.

이 분리도 광섬유 감지의 핵심입니다.

E32-DC200은 기존의 광전기 센서가 살아남을 수 없거나 적합하지 않은 곳에 힌트 할 수 있습니다.어떤 표준 센서 몸체에도 너무 작은 구멍으로.

M6 가닥은 연필 지름보다 작은 구멍을 뚫고, SUS304 감지 끝은 꽉 차 있는 기계 위치에서 전형적인 열, 증기, 절단 액체 및 기계 접촉에 견딜 수 있습니다.감지 끝에서 IP67 보호는 섬유의 설치 위치에서 발생할 수있는 몰입 노출을 포함합니다..

분산 반사 모드는 E32-DC200이 같은 끝에서 빛을 방출하고 수신한다는 것을 의미합니다.

반사기가 설치되지 않고 감지 틈의 반대편에 반대 섬유가 없습니다. 센서는 표적을 향해 빛을 방출하고 반사되는 것을 감지합니다.

이것은 감지 지점의 한 쪽에만 액세스 할 수있을 때 설치를 크게 단순화합니다.그리고 E32-DC200을 개별 부품의 존재 또는 부재를 감지하는 데 적합하게 만듭니다., 컨베이어에 있는 부품, 포장지에 있는 라벨, 그리고 움직이는 작업 조각에 있는 표면 특징.

주요 사양

SUS304 센싱 엔드

E32-DC200의 SUS304 스테인리스 스틸 끝은 우연이 아닙니다. 이 센서 헤드가 물리적으로 설치 될 수있는 위치를 결정하는 것은 사양 세부 사항입니다.SUS304는 절단유의 부재로 인한 부식에 저항하는 아우스테니트성 스테인레스 스틸 등급입니다., 냉각액, 증기 및 가공 및 제조 환경에서 전형적인 가벼운 화학 노출.

그것은 냉각액으로 가득 찬 기계 도구 작업에 동반하는 습화 및 건조의 주기에 부식하거나 구멍을 내지 않습니다.

광적 성능을 유지하기 위해 산화되고 어두워지고 주기적인 청소가 필요한 맨 청동의 센서 끝의 경우, SUS304 끝은 최소한의 유지 보수로 표면 상태를 유지합니다.

The mechanical hardness of SUS304 also makes the tip resistant to incidental contact — the light scratching and minor impacts that occur when tooling or workpieces pass close to the sensor in tight installations.

이 사건들은 실제 생산 환경에서 발생합니다. 센서가 설치를 하는 동안 얼마나 조심스럽게 배치되었든 상관없이요.그리고 SUS304는 광적 출구를 잘못 정렬하는 방식으로 감지 표면을 변형시키지 않고 그들을 견딜 수 있습니다..

900mm 센싱 범위 및 증폭기 의존성

The stated 900mm sensing range is not an intrinsic property of the E32-DC200 fiber head alone — it is the range achieved when the fiber head is connected to the E3NX-FA amplifier running in Standard (ST) mode against white paper under controlled test conditions같은 모드에서 E3X-HD 증폭기를 사용하면 같은 섬유 머리가 같은 목표물에 600mm를 달성합니다.

이 차이점은 광섬유 단위 자체 때문이 아니라 증폭기의 빛 방출력과 수신기의 감수성 때문입니다.

실제, 특정 응용 프로그램에 대한 작업 감지 거리는 목표물의 반사력, 표면 색상 및 질서에 달려 있습니다.어두운 또는 반사하지 않는 표면은 백지 표준보다 빛을 덜 반사합니다., 유효 범위가 공개된 수치보다 낮아집니다.

반사력이 높은 표면, 닦은 금속, 미러 마감 포장, 은 거울 반사에서 잘못된 트리거를 피하기 위해 증폭기의 감수성을 줄여야 할 만큼 많은 빛을 반사합니다.

E3X 및 E3NX-FA 시리즈의 모든 호환성 증폭기에서 사용할 수 있는 증폭기의 감도 조절은 두 경우를 처리합니다.

2m의 섬유 케이블의 최소 굽기 반지름 R25mm는 라우팅 중에 준수해야 할 설치 제한입니다.

광섬유의 길이를 따라 25mm 반지름보다 더 단단하게 굽는 것은약화 증가 및 전송 된 빛 수준을 줄이는 것 ∼ 타겟 또는 증폭기 설정을 변경하지 않고 효과적인 감지 범위를 줄이는 것과 동등합니다.

FAQ

Q1: E32-DC200는 E3NX-FA와 E3X-HD 증폭기들의 감지 거리를 나열합니다. E3X-NA와 E3X-SD 시리즈와도 작동할 수 있습니까?

네, E3X-NA, E3X-SD, E3X-HD 시리즈는 모두 호환성 증폭기로 나열되어 있습니다.

센싱 범위는 증폭기의 방출 전력과 선택된 작동 방식에 따라 달라집니다. E3NX-FA 증폭기는 최대 900mm의 표시 범위를 달성합니다.E3X-NA 및 E3X-SD 증폭기는 다소 짧은 효과적인 범위를 생산합니다..

필요한 감지 거리, 응답 속도 및 응용 프로그램에 필요한 추가 기능 (디지털 디스플레이, 통신 출력) 에 따라 증폭기를 선택하십시오.

Q2: 섬유는 플라스틱이고 유리가 아닙니다. 이것은 감지 끝에 온도 저항을 제한합니까?

플라스틱 섬유의 작동 온도 범위 (-40 °C ~ + 70 °C) 는 SUS304 감지 끝이 아닌 섬유 케이블을 의미합니다.감지 끝 자체는 섬유 케이블이 할 수있는 것보다 높은 끝의 주변 온도를 견딜 수 있습니다.

센서 포인트가 고온 환경 (오븐, 가열 된 판, 난방 요소 근처) 에 있는 경우섬유 케이블이 경로를 따라 경험하는 온도가 특히 감지 끝 근처에서 -40°C에서 +70°C 케이블 사양 내에서 유지되도록 보장합니다..

끝부분이 더 뜨겁다면, 이 섬유는 더 높은 온도 구역에 도달하기 전에 열원으로부터 멀어져야 합니다.

Q3: 분산 반사 방식과 반사 방식의 차이점은 무엇입니까? 언제 둘을 선택할까요?

분산 반사 (이 센서) 는 같은 끝에서 방출하고 감지하여 대상 자체에 의해 반사 된 빛을 감지합니다. 반사 (retro-reflective) 는 반대편에 별도의 반사기를 사용합니다.센서가 반사기에 대한 빔이 중단되는지 여부를 감지하는.

디푸즈는 하나의 액세스 포인트만 존재하는 곳에 설치하는 것이 더 간단하지만 탐지 기능은 표적 반사성에 민감합니다. 어두운 또는 투명한 표적이 거의 빛을 반사하지 않습니다.반사선은 표적 색상이나 완성도에 관계없이 더 일관된 검출을 제공합니다., 하지만 센서에 반사기를 설치해야 합니다.

단일 접근 장소에서 고체 불투명한 표적을 탐지하기 위해 확산된 것을 선택하십시오. 표적 색상이나 투명성이 변할 때 반사되는 것을 고려하십시오.

Q4: 설비가 요구하는 것보다 2m가 더 길다면 E32-DC200 섬유를 단축할 수 있습니까?

섬유를 자르는 것은 섬유를 짧게 하지만 증폭기에 절단 끝을 다시 끝내는 것이 필요합니다.

Omron fiber amplifiers accept a stripped plastic fiber tip that is inserted into the amplifier's fiber port — the end can be cut clean with the appropriate fiber cutter (Omron recommends using their fiber cutter tool for a clean, 세로 얼굴) 를 다시 삽입합니다.

절단으로 감지 범위가 길이가 짧게 줄이는 것보다 크게 줄어들지 않습니다. 플라스틱 섬유의 1 미터 당 신호 저하가 낮기 때문입니다.섬유는 감지 지점에서 증폭기에 도달하는 데 필요한 최소보다 짧아지지 않아야 하며, 경로를 따라 R25mm 구부리 반지름이 준수되어야 합니다..

Q5: M6 × 0.75mm 스레드는 장착에 어떻게 영향을 미치며 어떤 브래킷이 필요합니까?

M6 × 0.75mm는 일반적으로 E32-DC200과 함께 제공되는 M6 헥스 잠금 견과류를 수용하는 표준 메트릭 스레드입니다.센서는 6mm 장착 구멍을 통해 스레드 및 브래킷의 뒷면에 잠금 견과류를 단단히 고정.

두 개의 잠금 견과류는 최종 잠금하기 전에 브래킷을 따라 축적 위치를 조정 할 수 있습니다.옴론과 제3자 공급업체는 M6 E32 시리즈에 맞게 제작된 장착 브래킷을 제공합니다.다른 방법으로, 구멍이 뚫려 있고 M6 구멍이 뚫려 있는 모든 철 또는 알루미늄 패널은 같은 기능을 합니다.
