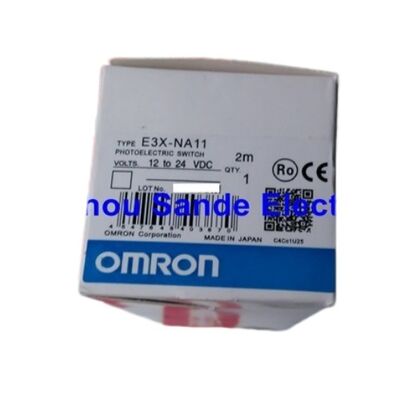

OMRON E3X-NA11 섬유 증폭기 광전기 스위치 사진 센서 E3XNA11

Omron E3X-NA11 | 슈퍼 매뉴얼 광섬유 증폭기 — NPN, LED 바 디스플레이, 12–24VDC

부품 번호: E3X-NA11

제조사: Omron (일본)

제품 유형: 광섬유 센서 증폭기 — 슈퍼 매뉴얼 타입

출력 유형: NPN 오픈 컬렉터

전원 공급 장치: 12–24V DC ±10%

LED 바 디스플레이가 중요한 이유

E3X-NA11은 하나의 아이디어, 즉 광섬유 감지를 쉽게 설정하고 신뢰할 수 있도록 만드는 것을 중심으로 구축되었습니다. 광량의 LED 바 디스플레이는 실제로 이를 가능하게 합니다. 센서가 켜져 있는지 꺼져 있는지 알려주는 단일 출력 표시기에 의존하는 대신, 바는 신호 강도를 지속적으로 보여줍니다. 광섬유 헤드를 정렬하거나 설정을 조정하는 동안 스위칭 임계값에 얼마나 가까운지, 즉 신호가 실제로 얼마나 가까운지 여유를 볼 수 있습니다.

이 가시성은 대부분의 다른 감지 유형보다 광섬유 감지에서 더 중요합니다. 광섬유 헤드는 작고, 감지 기하학적 구조는 빡빡하며, 작은 기계적 변화로도 광량이 변경되어 생산 중에 간헐적인 오류를 유발할 수 있습니다. 이진 표시기만으로는 이러한 문제를 시운전 중에 파악하기 어렵습니다. 바 디스플레이를 사용하면 설치자가 올바르게 정렬하고 안전한 여유를 확인한 후 설정을 안정적인 상태로 유지할 수 있습니다.

8회전 감도 조절기는 이를 지원합니다. 8회전에 걸친 미세 임계값 제어는 단일 회전 제어보다 훨씬 더 나은 해상도를 제공하며, 특히 대상이 작거나 광학 조건이 변동하는 경우에 그렇습니다. 바 디스플레이와 결합하면 E3X-NA11은 조건이 이상적이지 않은 실제 기계에서 실용적인 선택이 됩니다.

실용적인 보호 기능

고정된 40ms OFF 지연 타이머는 유용한 세부 사항입니다. 짧은 중단 — 진동, 떨림, 잠시 지나가는 가장자리 — 은 출력을 즉시 떨어뜨리지 않습니다. 이는 증폭기가 완벽하게 안정적인 신호가 항상 보장되지 않는 환경에서 더 관대하게 만듭니다.

역극성 보호 및 출력 단락 보호는 설치를 복잡하게 하지 않고 기본적인 전기적 신뢰성을 더합니다.

주요 사양

자주 묻는 질문

Q1: E3X-NA11은 어떤 응용 분야에 가장 적합합니까?

설치자가 수동 설정과 명확한 시각적 피드백을 필요로 하는 범용 광섬유 감지. 소형 부품 감지, 조립 경로 감지, 전자 장치 취급 및 광섬유 헤드가 올바른 감지 형식인 컴팩트 자동화 스테이션.

Q2: 단순한 표시기보다 LED 바 디스플레이의 실질적인 이점은 무엇입니까?

켜짐/꺼짐 상태뿐만 아니라 신호 강도를 직접 표시합니다. 이를 통해 정렬이 더 빨라지고 기계가 다시 생산에 들어가기 전에 여유를 판단하는 데 도움이 되며, 나중에 간헐적인 오류를 유발할 불안정한 감지 조건을 훨씬 쉽게 파악할 수 있습니다.

Q3: 8회전 조절기는 실제로 얼마나 유용합니까?

빡빡한 설정에 매우 유용합니다. 다회전 제어는 단순한 단일 회전 노브보다 훨씬 더 미세한 임계값 조정을 제공합니다. 이는 대상이 작거나 설치 기하학적 구조가 제한적이거나 동일한 라인의 장치 간에 광학 조건이 다른 경우 중요합니다.

Q4: E3X-NA11 교체품 주문 전에 무엇을 확인해야 합니까?

출력 유형(NPN 대 PNP — NA11은 NPN), 전원 공급 장치 전압, E3X-NA 증폭기 제품군과의 광섬유 헤드 호환성, 그리고 기계가 이 모델의 고정 OFF 지연 동작에 의존하는지 여부. 증폭기만이 아닌 증폭기와 광섬유 헤드를 함께 확인하십시오.

Q5: OFF 지연 타이머는 언제 도움이 됩니까?

짧은 중단이 출력을 즉시 떨어뜨리지 않아야 할 때 — 진동, 떨림 또는 환경에서 발생하는 일시적인 신호 저하. 40ms 고정 지연은 잘못된 출력 변경을 생성하지 않고 이를 흡수하여 기계적으로 활발한 기계 영역에서 성가신 오류를 줄입니다.
