| 원래 장소 | 일본 |
| 브랜드 이름 | OMRON |
| 인증 | CE ROHS |

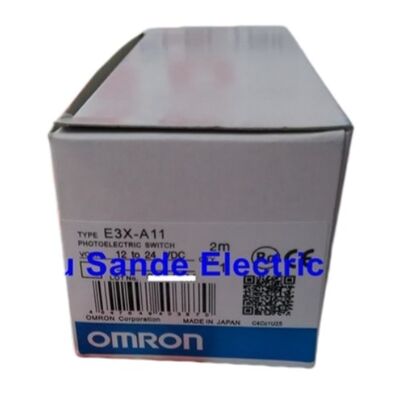

| 모델 번호 | E3X-A11 |
E3XA11은 범용 산업용 센싱을 위한 컴팩트한 광섬유 증폭기로 가장 적합합니다.
일반 산업 채널에서 이 모델은 E3X-A11로 흔히 명명되며, Omron의 증폭기 설명서에서는 NPN 출력 범용 광섬유 증폭기로 E3X 제품군에 속하며 E32 시리즈 광섬유 헤드와 함께 작동하도록 설계되었습니다.
이는 감지 헤드를 증폭기에서 분리해야 하고 기계에 작고 유연한 광학 솔루션이 필요한 컴팩트한 센싱 지점에 실용적인 선택이 됩니다.
이 모델의 주요 장점은 좁은 기계 공간에서의 유연성입니다. 증폭기가 광섬유 헤드와 분리되어 있기 때문에 광학 센싱 지점을 기계가 필요로 하는 정확한 위치에 배치할 수 있으며, 증폭기 본체는 조정 및 서비스에 쉽게 접근할 수 있습니다.
실제로 이는 E3XA11이 좁은 메커니즘, 부품 피더, 소형 조립 스테이션, 전자 부품 취급 및 기존의 독립형 광전 센서가 너무 크거나 위치를 잡기 어려운 기타 장비에 적합하게 만듭니다.
이 모델은 현장 설정을 간단하게 유지합니다. Omron의 공개 데이터에 따르면 10~30 VDC 전원, NPN 오픈 컬렉터 출력, Light-ON / Dark-ON / SET 모드, 표시기가 있는 8회전 감도 조절기, 2m 케이블이 제공됩니다.
이러한 기능은 증폭기를 너무 복잡하게 만들지 않으면서도 설치자에게 유용한 수동 제어를 제공하며, 이는 이전 E3X 증폭기가 수리 및 교체 작업에서 계속 인기가 있는 이유 중 하나입니다.
| 매개변수 | 값 |
|---|---|
| 모델 | E3XA11 / E3X-A11 |
| 제품 유형 | 광섬유 증폭기 |
| 출력 유형 | NPN 오픈 컬렉터 |
| 응용 프로그램 유형 | 범용 증폭기 |
| 공급 전압 | 10 ~ 30 VDC |
| 리플 | 최대 10% |
| 전류 소비 | 최대 35 mA |
| 광원 | 펄스 변조 적색 LED (660 nm) |
| 작동 모드 | Light-ON / Dark-ON / SET |
| 감도 조정 | 클러치 및 표시기가 있는 8회전 포텐셔미터 |
| 최대 부하 | 100 mA, 30 VDC |
| ON 상태 전압 강하 | 100 mA에서 최대 1 VDC |
| 응답 시간 | 최대 1 ms |
| 필요한 광섬유 유닛 | E32 시리즈 |
| 케이블 길이 | 2 m |
| 인클로저 등급 | IP66 (커버 장착 시) |
| 주변 작동 온도 | -25 ~ +55 °C |
| 보관 온도 | -40 ~ +70 °C |
이 모델의 가장 큰 강점은 광섬유 증폭기 형식 자체입니다. 광섬유 시스템을 사용하면 센싱 헤드를 매우 작게 만들 수 있으며, 증폭기는 배선 및 조정에 더 쉽게 접근할 수 있는 위치에 유지됩니다.
이는 E3XA11을 센싱 지점에 물리적으로 접근하기 어렵거나 설계자가 좁은 감지 영역으로 빛을 라우팅해야 하는 컴팩트한 장비에 유용하게 만듭니다.
이 아키텍처는 특히 소형 부품, 정밀 정렬 또는 기계적으로 복잡한 어셈블리를 포함하는 응용 프로그램에서 가치가 있습니다.
더 큰 센서 본체를 수용하기 위해 센싱 지점을 타협하는 대신, 설계자는 광섬유 헤드를 대상이 통과하는 정확한 위치에 배치하고 증폭기를 조정 및 유지 보수에 쉽게 접근할 수 있도록 유지할 수 있습니다.
8회전 감도 조정은 이 모델의 가장 유용한 실제 기능 중 하나입니다. 특정 대상, 배경 또는 광섬유 배열에 대한 감지를 최적화할 때 설치자에게 미세한 수준의 제어를 제공합니다. 실제 기계 설정에서 대상 반사율, 거리 또는 정렬을 고정된 공장 설정으로 받아들이는 대신 정밀하게 조정해야 할 때 큰 차이를 만들 수 있습니다.
선택 가능한 Light-ON / Dark-ON 동작은 유연성을 더욱 향상시킵니다.
이를 통해 증폭기는 PLC 프로그래머가 소프트웨어에서 신호를 반전시킬 필요 없이 기계의 제어 로직과 일치할 수 있습니다. 교체 작업의 경우 전환을 더 원활하게 하고 시운전 시간을 줄일 수 있습니다.
Q1: E3XA11은 어떤 종류의 응용 분야에 가장 적합합니까?
감지 지점이 작거나 접근하기 어려운 컴팩트한 광학 센싱 작업에 가장 적합합니다.
일반적인 예로는 전자 부품 취급, 소형 부품 감지, 조립 고정구, 좁은 이송 경로 및 독립형 광전 센서보다 광섬유 헤드를 배치하기 쉬운 기타 기계가 있습니다.
Q2: 엔지니어는 왜 표준 광전 센서 대신 광섬유 증폭기를 선택해야 합니까?
주요 이유는 설치 유연성입니다. 광섬유 시스템은 증폭기와 센싱 지점을 분리하므로 빛을 좁은 공간으로 라우팅할 수 있으며 증폭기는 배선 및 조정에 쉽게 접근할 수 있습니다. 이는 컴팩트하거나 정밀 지향적인 기계 설계에서 특히 가치가 있습니다.
Q3: 8회전 감도 조정은 실제로 얼마나 유용합니까?
응용 프로그램에 세심한 조정이 필요한 경우 매우 유용합니다. 8회전 조절기는 단순한 1회전 트리머보다 감지 임계값에 대한 더 나은 제어를 제공하여 소형 대상, 반사율 변화 또는 더 정밀한 최적화가 필요한 광섬유 설정을 처리할 때 도움이 됩니다.
Q4: 구매자는 E3XA11을 교체용으로 사용하기 전에 무엇을 확인해야 합니까?
구매자는 기계에 사용된 정확한 증폭기 유형, 출력 로직, 전원 공급 장치, 케이블 형식 및 광섬유 헤드를 확인해야 합니다. 이 모델은 E32 시리즈 광섬유 유닛과 함께 작동하므로 증폭기와 광섬유 페어링은 별개의 관련 없는 부품으로 취급하기보다는 함께 확인해야 합니다.
Q5: 이 모델은 신규 설계보다 교체용으로 더 유용한가요?
많은 경우 그렇습니다. 공개 유통 채널은 레거시 및 잉여 부품 맥락에서 E3X-A11을 식별하므로 설치된 장비를 유지 관리하거나 기존 제어 레이아웃과 일치시키는 데 특히 실용적입니다. 이러한 이유로 정확한 교체 적합성이 광범위한 기능 비교보다 더 중요한 경우가 많습니다.
