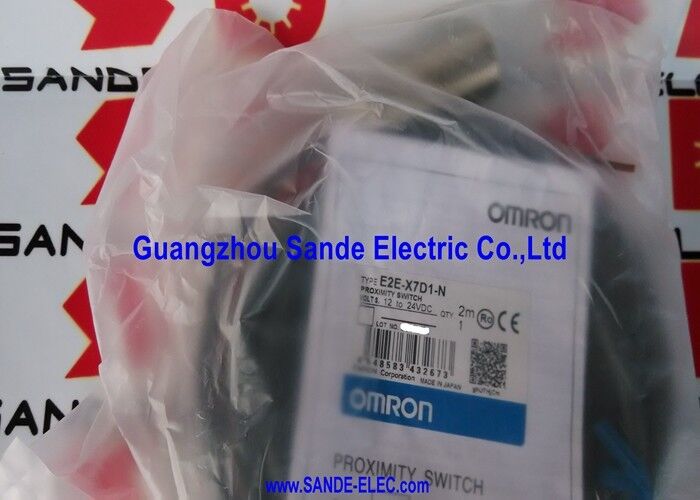

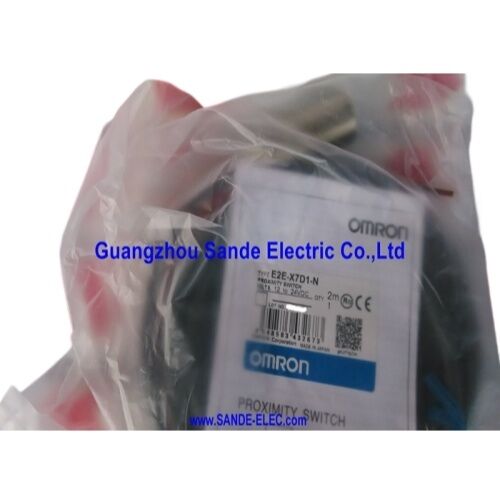

옴론 근접 스위치 센서 E2E-X7D1-N E2EX7D1N

Omron E2E-X7D1-N | 유도 근접 센서 — M18, 7mm, DC 2선 NO, 10–30VDC, 500Hz, IP67, 차폐형

개요

Omron E2E-X7D1-N은 차폐형 M18 유도 근접 센서로 DC 2선 방식으로 배선됩니다. 별도의 전원 공급 도체가 필요 없으며, DC 양극 공급과 부하 사이에 센서를 연결하는 두 개의 선만 사용합니다.철 금속 대상물을 최대 7mm까지 감지하며 최대 500Hz로 3–100mA 부하를 전환합니다. 오프 상태에서 0.8mA 누설 전류가 발생하며, 먼지 유입 및 일시적인 침수에 대해 IP67 등급의 보호 기능을 제공합니다.

DC 2선 회로는 기계식 스위치를 부하와 직렬로 연결한 것과 구조적으로 동일합니다. 한 선은 양극 공급에 연결하고, 다른 한 선은 부하에 연결하며, 부하는 공급 복귀에 연결합니다.

대상물이 존재하면 센서의 내부 회로가 도통되어 부하를 통해 전류가 흐릅니다.

대상물이 없으면 회로가 열립니다. 단, 오프 상태에서도 0.8mA의 누설 전류가 부하를 통해 흐릅니다. 2선 방식은 외부 전원 공급선이 필요 없으며, 모든 도체가 중요한 기계 장치에서 패널 배선을 단순화합니다. 또한 극성 설계로 인해 공급 연결이 반대로 연결되어도 손상을 방지합니다.

두 개의 상태 LED(현재 출력 상태를 나타내는 빨간색 작동 표시등과 대상물이 사용 가능한 설정 범위 내에 있음을 확인하는 녹색 설정 표시등)는 이전 세대의 2선 센서에는 없었던 시운전 피드백을 제공합니다.

녹색 LED는 설정 시 특히 유용합니다. 대상물 거리가 0–5.6mm 설정 범위 내에 있을 때 켜져 설치 간격이 감지 범위 내에 있고 안정적이고 바운스 없는 스위칭이 가능한 영역 내에 있음을 확인합니다.

주요 사양

매개변수

차폐형(매립 장착 가능) 유도 센서는 센서 본체의 전방 투영 내에서 전자기 감지 필드를 유지하며, 하우징에 내장된 차폐 장치를 통해 측면 필드 확장을 억제합니다. E2E-X7D1-N은 금속 브래킷 표면에 면이 평평하게, 모든 면이 금속으로 둘러싸여 있어도 주변 금속이 전방 감지 필드를 흡수하여 감지 거리를 줄이지 않고 장착할 수 있습니다.

차폐형 M18 설계에서 7mm의 감지 거리는 균형 잡힌 사양입니다.

표준 E2E 클래스의 M18 차폐형 센서는 일반적으로 5–7mm를 달성합니다. X7D 변형의 7mm 등급은 차폐형 M18 구조가 제공하는 상위 범위에 속합니다.

브래킷 매립 장착 시 센서 면과 대상물 접근 지점 사이의 전체 7mm 간격이 사용 가능하며, 0–5.6mm의 설정 범위는 감지가 안정적인 작업 영역을 제공합니다.

니켈 도금 황동 하우징은 재질 선택뿐만 아니라 기계적 사양 선택이기도 합니다. 니켈 도금은 황동을 절삭유, 냉각수 및 기계 세척 주기에서 사용되는 알칼리성 세척제의 부식 효과로부터 보호하며, 황동 본체는 연속 작동 시 센서 발진기 회로에서 발생하는 소량의 열을 방출하는 데 필요한 열 전도성을 제공합니다.

DC 2선 출력 — 누설 전류 및 부하 선택

E2E-X7D1-N의 오프 상태 출력에서 최대 0.8mA의 누설 전류는 부하 선택에 가장 직접적인 영향을 미치는 사양입니다. 이 전류는 대상물이 없어도 연결된 부하를 통해 흐릅니다. 대부분의 PLC 입력 카드(로직 1에 대해 5–20mA를 소비하고 2mA 이상의 명확한 임계값을 가짐)의 경우 0.8mA는 턴온 임계값보다 훨씬 낮아 잘못된 트리거를 유발하지 않습니다.

누설로 인한 잘못된 출력이 문제가 되는 경우, 부하(PLC 입력 또는 릴레이 코일) 양단에 바이패스 저항을 연결하여 누설 전류를 우회시키고 잘못된 활성화를 방지합니다. 저항 값은 0.8mA가 병렬 조합을 통해 흐를 때 부하 양단의 전압 강하가 턴온 임계값 아래로 유지되도록 계산해야 합니다.

일반적으로 5.6kΩ ~ 10kΩ 저항은 표준 24V PLC 입력에 대해 센서의 동작에 눈에 띄는 영향을 주지 않으면서 이 작업을 수행합니다.

3mA의 최소 부하 전류도 마찬가지로 중요합니다. 센서의 내부 출력 회로는 안정적인 스위칭을 유지하기 위해 최소 3mA의 전류가 흐르도록 요구합니다.

3mA 미만의 부하(일부 최신 컨트롤러의 매우 높은 임피던스 PLC 입력)는 안정적인 작동에 충분한 전류를 제공하지 못하여 간헐적이거나 신뢰할 수 없는 출력 스위칭을 초래할 수 있습니다.

FAQ

Q1: E2E-X7D1-N (2선 DC)과 동일한 센서의 3선 NPN 버전의 차이점은 무엇입니까?

2선 DC 버전(이 센서)은 부하와 직렬로 연결됩니다. 총 두 개의 선이며 별도의 공급 도체가 없습니다. 부하는 0.8mA의 오프 상태 누설 전류를 처리해야 하며, 최소 부하 전류는 3mA입니다.

3선 NPN 버전(예: E2E-X7ME1)은 별도의 공급선, 공통선 및 출력선을 사용합니다. 출력 트랜지스터는 최소 부하 전류 요구 사항이 없고 누설이 거의 없는 상태로 부하를 공통으로 전환합니다.

기계식 리미트 스위치의 간단한 2선 교체를 위해 2선 버전을 선택하십시오. 누설을 허용할 수 없거나 최소 전류가 없는 스위칭이 필요한 민감한 부하(저임피던스 PLC 입력, 로직 게이트 입력)의 경우 3선 버전을 선택하십시오.

Q2: 센서에는 두 개의 LED가 있습니다. 각각 무엇을 나타냅니까?

빨간색 LED는 현재 출력 상태를 반영합니다. 출력 도통 시(대상물 감지, NO 출력 ON) 켜지고, 대상물이 없을 때는 꺼집니다.

녹색 LED는 설정 범위 표시등입니다. 대상물이 0–5.6mm 설정 범위 내에 있을 때 켜져 설치 간격이 안정적인 스위칭에 적합함을 확인합니다. 설정 시 녹색 LED는 대상물이 의도한 감지 위치에 있을 때 켜지고, 대상물이 없거나 감지 범위를 벗어났을 때 꺼져야 합니다. 녹색 LED가 대상물이 의도한 위치에 있을 때 꺼져 있으면 간격이 5.6mm 설정 한계를 초과한 것입니다.

Q3: E2E-X7D1-N은 스테인리스 스틸 또는 알루미늄 대상물을 감지할 수 있습니까?

예, 유효 감지 거리가 줄어듭니다. 스테인리스 스틸(비자성 등급)은 철 감지 거리의 약 60–75%를 생성합니다. 즉, 약 4.2–5.25mm입니다.

알루미늄은 약 35–45%를 생성합니다. 즉, 약 2.5–3.2mm입니다. 구리는 반응성이 가장 낮으며 일반적으로 유효 거리가 2mm 미만입니다.

비철 금속 대상물의 경우, 설치 조건에서 특정 재료로 실제 스위칭 거리를 측정하고 안전 여유를 두고 측정된 유효 범위 내에서 간격을 설정하십시오.

Q4: DC 2선 출력의 "극성 포함"은 무엇을 의미합니까?

"극성 포함"은 센서에 정의된 양극 및 음극 공급 단자가 있음을 의미합니다. 두 선은 상호 교환할 수 없습니다. 공급 연결을 반대로 하면 정상 작동이 방지됩니다. 그러나 보호 회로의 역극성 서지 억제기는 설치 중 짧은 극성 반전으로 인한 손상을 방지합니다.

표준 Omron 2선 케이블 색상: 갈색 = 양극 공급 연결, 파란색 = 음극 공급 연결(부하 복귀). 항상 제품 라벨 또는 데이터 시트의 배선을 확인하십시오.

Q5: E2E-X7D1-N은 알루미늄 브래킷에 장착하기에 적합합니까?

예. 차폐형 센서로서 E2E-X7D1-N은 강철 및 알루미늄 브래킷 모두에 매립 장착할 수 있습니다.

센서 본체 내부의 차폐는 필드를 전방으로 집중시키고 주변 브래킷 재질이 감지 범위를 줄이는 것을 방지합니다. 브래킷이 철강이든 비철 알루미늄이든 상관없습니다.

이는 지정된 최소 측면 및 후면 간격 내의 모든 금속에 재질 유형에 관계없이 영향을 받는 비차폐 센서와 대조됩니다.
