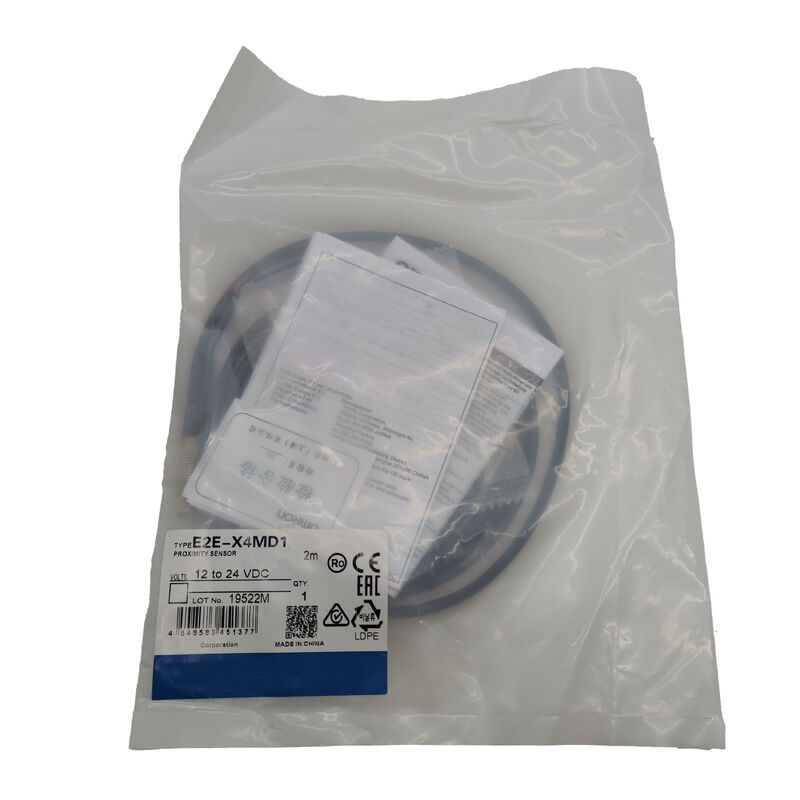

근접 스위치 E2E-X4MD1 E2EX4MD1

옴론 E2E-X4MD1 ◎ 인덕티브 근접 센서 M8 방패가 없는, 4mm NO, DC 2-Wire, 10~30VDC, 1kHz, 듀얼 LED, 스테인리스 스틸, IP67, 2m 케이블

전반적인 설명

의옴론 E2E-X4MD1M8 무보호 인덕티브 근접 센서로 DC 2 와이어 정상적으로 열린 출력으로 4mm 센싱 거리를 제공합니다.

옴론의 E2E 센서 매트릭스에서"MD"라는 명칭은 M8 중거리 변종을 식별합니다. 내부 보호 고리를 제거함으로써 M8 카시의 감지 능력이 최대화되는 모델입니다., 전자기장을 옆으로 그리고 앞으로 확장하고, 보호 구조가 2mm만을 생산하는 가구에서 4mm 탐지 범위를 달성합니다.

타협은 설치 제약입니다: 내부 보호 장치가 없으면 센서의 옆으로 확장되는 필드는 센서 표면이 금속 브래킷과 함께 빨라지면 주변 금속에 흡수됩니다.

보호막이 없는 설치는 센서 표면을 둘러싸고 금속이 없는 구역을 필요로 합니다.주위의 금속 표면이 정해진 정지 거리에 활성 센서 끝 뒤에 앉아있는.

이것은 대부분의 응용 프로그램에서 관리 가능한 설치 요구 사항입니다. 컴팩트 M8 체내에서 더 긴 감지 범위가 금속에 플러시 마운트 할 수있는 능력보다 더 중요 할 때,E2E-X4MD1이 올바른 선택입니다..

The stainless steel (SUS303) housing and oil-resistant PBT sensing surface set the E2E-X4MD1 apart from standard proximity sensors that use brass or zinc housings — materials that are more vulnerable to the alkaline coolants and chlorinated cutting fluids present in machine tool environments.

가구와 감지 표면 모두 지속적인 유체 노출에서 차원의 정확성과 화학적 무결성을 유지합니다.

주요 사양

보호되지 않은 구조 M8 몸체에서 4mm

보호 및 감지 범위 사이의 관계는 인덕티브 센서 설계에서 직접적입니다: 내부 보호는 진동하는 전자기장을 앞으로 투영되는 피침으로 제한합니다.플러시 설치 설비를 금속 흡수로부터 보호하지만 필드 강도를 본질적으로 줄이고 따라서 감지 범위를 감소시킵니다..

방패를 제거하면 필드가 코일에서 모든 방향으로 팽창하여 옆 필드 확장의 비용으로 더 큰 감지 부피와 더 긴 범위를 생성합니다.

M8 크기의 바디에서 보호된 E2E는 2mm를 달성하고 보호되지 않은 E2E-X4MD1은 동일한 바디 지름에서 4mm를 달성합니다.

That 2mm gain — 100% improvement in sensing distance — is significant in applications where the target approach path is constrained by machine geometry and cannot come closer than 4mm to the sensor face또는 표적이 표준 시험판보다 작고 추가 감지 거리가 감소된 표적 지역을 부분적으로 보상하는 경우.

15%의 최대 차차 거리 (보호된 모델의 10%에 비해) 는 보호되지 않은 센서의 본질적으로 부드러운 전환 특성을 반영합니다.

스위치 포인트는 목표물이 다른 방향에서 접근하고 후퇴함에 따라 약간 더 큰 영역에 따라 달라집니다. 제어 된 이동 경로에서 위치 감지에 문제가 없습니다.하지만 고 정밀 위치 반복성 요구 사항에 주목할 가치가 있습니다.

이중 LED + 진단 출력 지연

듀얼 인디케이터 설계의 다른 E2E 모델과 마찬가지로, E2E-X4MD1은 빨간색 출력 LED와 녹색 설정 범위 LED를 동시에 탑재하고 있습니다. 빨간색 LED는 모든 감지 이벤트를 즉시 확인합니다.녹색 LED는 센서가 신뢰할 수 있는 0 ∼ 3 범위 내에서 작동하는 것을 확인합니다..2mm 설정 거리, 생산 중에 지속적인 설비 건강 검사를 제공합니다.

0.3~1초의 진단 출력 지연은 이 모델의 특색입니다. the sensor monitors its own operating condition and generates a delayed output signal when a diagnostic condition (such as operation near the limit of the sensing range or a detected anomaly) is identified.

표준 위치 감지 응용 프로그램에서, this delay is part of the sensor's diagnostic function rather than the primary switching output — verify the specific wiring configuration against the sensor's output circuit documentation when integrating diagnostic output monitoring into the control system.

잔류 전압 및 부하 호환성

3V 최대의 잔류 전압은 센서가 2m 케이블을 가량 부하로 conducting 할 때 출력 회로에 적용됩니다. 24V DC 공급 시스템에서,3V 잔류는 센서 출력이 켜졌을 때 부하가 대략 21V를 볼 수 있다는 것을 의미합니다.표준 PLC 입력 카드의 경우 최소 ON 전압은 11V입니다.

더 높은 최소 ON 전압을 가진 부하 장치 (전체 24V 작동을 위해 설계된 일부 오래된 릴레 스필 또는 파일럿 라이트)로드 터미널에서 21V가 낮은 공급 전압 허용을 포함한 모든 조건에서 장치를 안정적으로 활성화하기에 충분하다는 것을 확인합니다..

FAQ

Q1: E2E-X4MD1 비보호 설비에 필요한 "금속 없는 구역"은 무엇입니까?

옴론은 센서 몸의 지름에 기초한 E2E 시리즈 설치 문서에서 금속 없는 장착 구역을 지정합니다.금속 브래킷의 구멍은 센서 표면 둘레의 대략 1 × 센서의 몸 지름 (8mm) 이내에는 금속 물질이 존재하지 않도록 캄퍼링 또는 카운터싱되어야 합니다..

센서 끝은 장착 구멍에서 정해진 거리로 튀어나와야 합니다.이 차원은 Omron의 설치 다이어그램에서 제공되며 몸집 크기와 감지 거리에 따라 약간 다릅니다. M8 비보호 모델의 E2E 카탈로그 데이터와 항상 확인하십시오..

Q2: 표준 센서 객체는 M12 센서의 12mm 목표보다 20 × 20 × 1mm 철이 크다. 왜?

더 큰 표준 표적 영역은 보호되지 않은 센서의 더 넓고 덜 집중 된 감지 필드를 보상합니다. 보호되지 않은 인덕티브 센서는 보호 된 유형보다 더 넓은 전자기장을 투사합니다.,더 큰 표적 영역이 필요해서 수신기에 충분한 플럭스를 돌려서 안정적인 스위치를 할 수 있습니다.

20 × 20mm 시험판은 센싱 특성화가 전체 비보호 필드 기하학에서 필드 커버리지를 반영하는 것을 보장합니다. 실제 목표가 20 × 20mm보다 작은 응용 프로그램에서,실제 목표와 실제 전환 거리를 측정합니다..

Q3: E2E-X4MD1은 알루미늄이나 구리 같은 비철금속을 감지할 수 있나요?

네, 하지만 보다 짧은 효과적 감지 거리에 있다. 비철금속은 철에 비해 교정 인수를 가지고 있다. 알루미늄은 대략 0.3×0.4×, 청동은 대략 0.4×0.5×, 구리는 대략 0.3×.4mm의 철 감지 거리에서 알루미늄 표적이 약 1.2~1.6mm의 효과적인 범위를 생성하지만 훨씬 더 가까운 설치 간격을 필요로합니다.항상 특정 금속 합금과 확인, 두께와 목표 크기는 합금 구성이 수정 요인에 크게 영향을 미치기 때문입니다.

Q4: 작동 온도는 센서에서는 -25°C ~ +70°C, 저장에서는 -40°C ~ +85°C입니다. 냉장 보관 후 파열 기간이 있습니까?

특별한 파열 절차가 필요하지 않지만 매우 낮은 온도 (-25°C 이하) 에서 보관 한 후 센서가 사용 전에 작동 온도에 평형되도록 허용해야합니다.내장 구성 요소가 지정된 작동 최소 이하일 때 인덕티브 센서를 가동하면 주변 습기가 존재하면 가구 내부에서 응축이 형성될 위험이 있습니다., 그리고 전자 부품은 작동 온도 범위 내에서만 사양에 따라 작동하지 않을 수 있습니다.

표준 산업 관행은 설치 전에 깨끗하고 건조한 환경에서 냉장 보관 센서를 작동 온도로 가져 오는 것입니다.

Q5: E2E-X4MD1와 E2E-X4MD2의 차이는 무엇입니까?

D1 후자는 정상적으로 개방된 (NO) 출력 (output) 을 나타냅니다.

D2 후자는 정상적으로 닫힌 (NC) 변수입니다. 목표가 없을 때 출력 유도하고 목표가 감지되면 열립니다. 다른 모든 사양 (센싱 거리, 하우징, 주파수, 공급),케이블) 는 동일합니다.

대상 탐지가 부하를 활성화하는 표준 존재 탐지 회로에 D1을 선택한다. 무동 상태 출력이 필요한 실패 안전 회로 또는 역 논리 응용 프로그램에 D2을 선택한다.
