| 원래 장소 | 일본 |
| 브랜드 이름 | OMRON |
| 인증 | CE ROHS |
| 모델 번호 | E2E-X3D1-N |

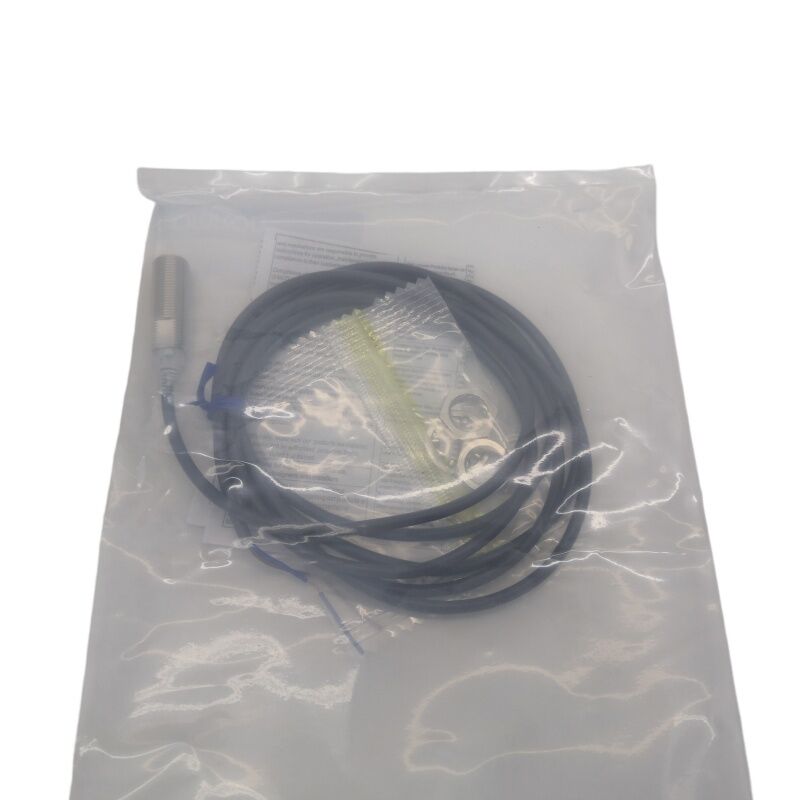

Omron E2E-X3D1-N은 3mm 감지 거리와 DC 2선식 상시 열림 출력을 갖춘 M12 차폐형 유도형 근접 센서로, 2미터 길이의 오일 방지 PVC 케이블이 사전 배선되어 있습니다.이 제품은 E2E-X3D1 센서 플랫폼의 케이블 타입 변형입니다. "N"은 필드 커넥터 없이 사전 배선된 구성을 나타내며, 이는 퀵 디스커넥트 M12 커넥터 시스템보다 터미널 스트립에 케이블을 연결하는 것을 선호하는 설치에 직접적인 배선 선택이 됩니다.
Omron E2E 시리즈 내에서 M12 바디 크기의 X3D1-N은 실용적인 중간 지점을 차지합니다. M12 나사와 3mm 감지 거리는 일반 산업용 공작 기계 및 자동화 애플리케이션에서 가장 널리 사용되는 크기-범위 조합을 나타냅니다.
M8(2mm 감지)에서 M12(3mm 감지)로의 업그레이드는 1mm의 감지 간격을 추가하여, 실제 감지 간격이 생산 중에 설정 값에서 벗어나는 장착 불일치, 대상 표면 변화 및 구조적 열팽창에 대한 민감도를 줄입니다.
사전 배선된 2미터 케이블은 센서가 제어 패널 또는 터미널 박스에서 몇 미터 이내에 위치하는 기계 구성에 적합합니다.
커넥터 핀 할당표가 필요 없으며, 필드 커넥터를 조달하거나 조립할 필요도 없습니다. 센서는 와이어 끝이 노출된 상태로 제공되어 터미널 연결 준비가 완료됩니다.
고진동 설치 또는 고정 케이블 연결을 해제하지 않고 센서 교체가 필요한 애플리케이션의 경우, M1G 커넥터 변형은 필드 분리 가능한 M12 인터페이스로 동일한 전기 사양을 제공합니다.
주요 사양
| 값 | 감지 거리 |
|---|---|
| 3 mm (±10%) | 설정 거리 |
| 0–2.4 mm | 하우징 |
| M12 × 1mm, 차폐형, 니켈 도금 황동 | 출력 |
| DC 2선식, NC, 극성 | 공급 전압 |
| 12–24V DC | 작동 범위 |
| 10–30V DC | 스위칭 용량 |
| 3–100 mA | 누설 전류 |
| 최대 0.8 mA | 응답 주파수 |
| 1 kHz | 케이블 |
| 2m 오일 방지 PVC | IP 등급 |
| IP67 + 오일 방지 | 표시등 |
| 빨간색 LED(출력) + 녹색 LED(범위) | 표준 |
| EN60947-1, EN60947-5-2, CE | 듀얼 LED 표시등 — 하우징에 내장된 시운전 기능 |
녹색 LED는 대상이 0–2.4mm 설정 범위 내에 있는지 여부를 나타내며, 센서가 감지 능력의 가장자리가 아닌 안정적인 감지 영역에서 작동하고 있음을 보여줍니다.
설치 중 녹색 LED는 주요 시운전 도구입니다. 기계가 조립되고 대상이 제 위치에 있으며 전원이 공급되면, 녹색 LED가 계속 켜져 있으면 현재 간격이 안정적인 설정 거리 내에 있음을 확인합니다.
녹색 표시등이 켜지지 않거나 대상이 이동할 때 깜박이면, 간격이 설정 거리를 초과하는 것이므로 장착 위치를 조정해야 합니다.
이를 통해 시행착오를 통한 간격 설정이 필요 없으며, 첫 전원 공급부터 안정적인 작동 확인까지의 시간을 시각적 확인으로 단축할 수 있습니다.
DC 2선식 NC — 정의된 제약 조건과 함께하는 단순성
3mm 필드에 대상이 들어오면 출력이 도통되고 부하를 통해 전류가 흐릅니다.
두 개의 도체(양극 및 부하)는 공급 및 신호 기능을 모두 전달하여 3선식 센서 설계의 전용 공급 와이어를 제거합니다.
실질적인 제약 조건은 최소화됩니다. 안정적인 스위칭을 위해 부하 전류는 최소 3mA여야 하며(모든 표준 PLC 디지털 입력에서 충족됨), 0.8mA의 오프 상태 누설은 입력의 ON 임계값에 도달하지 않아야 합니다(표준 24V PLC 입력은 5mA 이상에서 스위칭되므로 0.8mA 누설은 충분히 벗어남).
특이한 전류 특성을 가진 부하의 경우, 설치 전에 두 매개변수를 모두 확인하십시오.
센서의 서지 억제기와 단락 보호 기능은 설치 오류 및 유도 부하 과도 현상을 흡수하여 출력 단계를 손상시킬 수 있습니다.
차폐형 플러시 장착 — 현장 다용도성
E2E-X3D1-N은 M12 × 1mm 구멍에 나사로 끼워지고, 금속에 플러시 또는 오목하게 장착되며, 표준 M12 잠금 너트로 고정됩니다.
센서 면을 금속 표면에서 더 안쪽으로 설정해야 하는 설치의 경우, 설정 거리 범위(0–2.4mm)는 기계적 장착 구성을 변경하지 않고 조정 여유를 제공합니다.
자주 묻는 질문
E2E-X3D1-N은 오일 방지 PVC 케이블 2m가 노출된 와이어 끝으로 마감되어 배송됩니다. 두 개의 도체가 제공됩니다: 갈색 와이어(공급 양극 — +24V DC에 연결) 및 파란색 와이어(부하/출력 — 부하와 직렬로 공급 공통에 연결).
제어 패널 또는 기계 정션 박스의 터미널 나사에 노출된 끝을 직접 연결합니다. 드라이버 외에 커넥터 어댑터나 도구는 필요하지 않습니다.
Q2: 1kHz 응답 주파수가 이 센서를 계수 애플리케이션에 선택하는 데 어떤 영향을 미치나요?
1kHz에서 센서는 초당 1,000번의 완전한 ON/OFF 감지 사이클을 완료합니다. 안정적인 계수를 위해서는 각 대상이 최소 한 번의 전체 사이클 동안 감지 필드 내에 있어야 합니다. 즉, 매우 빠르게 움직이는 작은 대상은 놓칠 수 있습니다.
실질적인 한계: 3mm 감지 영역을 통과하는 1m/s의 속도로 움직이는 대상은 약 3ms 동안 통과하며, 1kHz에서 4.5 스위칭 사이클을 커버합니다 — 안정적입니다. 10m/s에서는 통과 시간이 0.3ms로 줄어들어 한 사이클 미만입니다.
빠르게 움직이는 대상 배열이 있는 애플리케이션의 경우, 예상 통과 시간을 1kHz 주기와 비교하여 안정적인 계수를 확인하십시오.
Q3: 표준 감지 객체는 철 12 × 12 × 1mm입니다. 알루미늄 대상에 적용되는 감소율은 얼마인가요?
알루미늄은 차폐형 E2E M12 센서에 대해 약 0.3–0.4배의 보정 계수를 가집니다. 3mm 철 등급의 E2E-X3D1-N의 경우, 동일한 크기의 알루미늄 대상은 약 0.9–1.2mm의 유효 스위칭 거리를 생성합니다.
더 작은 알루미늄 대상은 더 많이 감소합니다. 기계 애플리케이션에서 알루미늄을 감지할 때는 특정 부품으로 실제 스위칭 지점을 측정하고 센서 위치를 고정하기 전에 설치 간격과 비교하여 검증하십시오.
Q4: E2E-X3D1-N을 PLC 배선을 변경하지 않고 M1G 커넥터 변형으로 교체할 수 있나요?
감지 사양, 출력 회로 및 공급 전압은 E2E-X3D1-N(케이블)과 E2E-X3D1-M1G(M12 커넥터) 간에 동일합니다.
커넥터 변형으로 교체하려면 호환되는 M12 필드 케이블 어셈블리를 조달하여 제어 패널 터미널로 라우팅해야 합니다. PLC 터미널 스트립 배선은 그대로 유지할 수 있으며, 터미널과 센서 커넥터 사이에 필드 케이블만 추가됩니다.
커넥터 핀 배열(갈색 = 핀 1 = +V, 파란색 = 핀 4 = 0V)은 케이블 어셈블리의 배선과 일치해야 합니다.
Q5: E2E-X3D1-N은 설치 후 조정이 필요한가요?
조정은 필요하지 않습니다. 센서는 3mm 공칭 감지 거리에 대해 공장 보정되었습니다.
0–2.4mm 설정 범위 내의 간격으로 장착하고 배선을 연결한 후, 대상이 범위 내에 있을 때 빨간색 LED가 켜지고 녹색 LED가 안정적으로 켜지는지(간격이 안정적인 설정 거리 내에 있음을 나타냄) 확인하여 작동을 검증하십시오.
녹색 LED가 꺼져 있거나 불안정하면, 녹색 LED가 안정적으로 켜질 때까지 간격을 줄이십시오. 포텐셔미터나 프로그래밍은 필요하지 않습니다.
