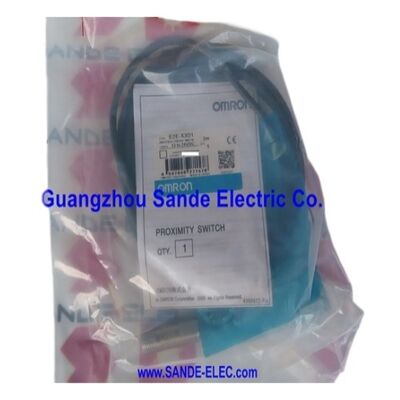

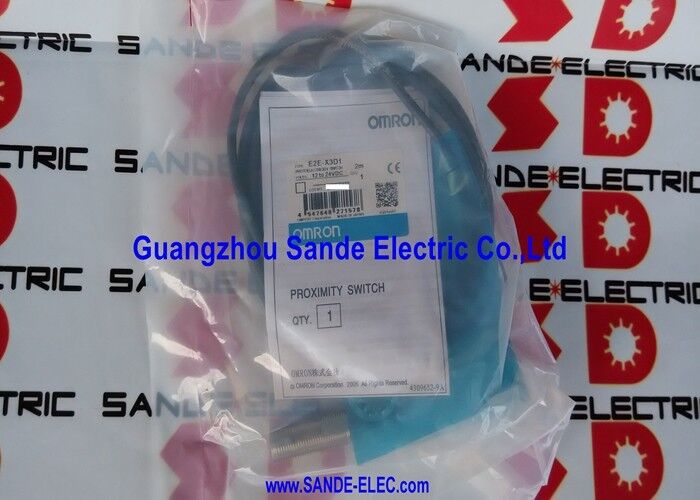

근접 스위치 E2E-X3D1 E2EX3D1

Omron E2E-X3D1 | 유도 근접 센서 — M12 차폐형, 3mm NO, DC 2선식, 10–30VDC, 1kHz, 니켈 도금 황동, IP67 오일 방지

개요

이 Omron E2E-X3D1은 3mm 감지 거리와 DC 2선식 상시 열림 출력을 갖춘 M12 차폐형 유도 근접 센서입니다. M8 본체에서 M12로 업그레이드되면서 두 가지 장점이 생겼습니다. 더 큰 나사산은 진동이 심한 기계 환경에서 더 안전한 기계적 장착을 제공하며, 더 큰 감지 면적은 더 강력한 전자기장을 생성합니다. 이것이 바로 E2E-X3D1이 차폐형 M12 본체에서 3mm 감지를 달성하는 이유이며, 동일한 유형의 M8 차폐형 센서는 2mm만 달성합니다.

3mm 감지 거리와 0–2.4mm 설정 범위는 설치자가 센서 면과 대상물 사이에서 더 많은 작업 여유 공간을 확보할 수 있도록 하여 작은 M8 센서보다 더 많은 공간을 제공합니다.

이 추가적인 허용 오차는 대상물 접근 중의 오정렬, 작동 메커니즘의 기계적 마모, 센서와 대상물을 고정하는 구조 부품의 열팽창을 흡수합니다. 이 모든 것은 기계의 작동 주기 동안 유효 간격을 변경합니다.

1.5mm로 설정된 M8 센서가 기계가 가열되고 구조물이 팽창함에 따라 작동 한계에 접근할 수 있는 반면, 2mm로 설정된 E2E-X3D1은 전체 열 범위에서 2.4mm 설정 범위 내에 편안하게 위치합니다.

다양한 연결 변형으로 제공됩니다. 사전 배선된 2m 또는 5m 내유성 PVC 케이블(E2E-X3D1-N), M12 커넥터(E2E-X3D1-M1) 또는 M12 IEC 배열 커넥터(E2E-X3D1-M1G)를 통해 E2E-X3D1은 어댑터 하드웨어 없이 설치의 기계 배선 표준에 맞습니다.

주요 사양

듀얼 LED 표시등 — 빨간색 출력 + 녹색 설정 범위

E2E-X3D1은 두 개의 LED 표시등을 특징으로 하며, 이는 더 작은 M8 센서에서 볼 수 있는 단일 LED 디자인보다 한 단계 발전된 별도의 시운전 및 작동 기능을 제공합니다.

이 빨간색 LED는 출력 상태를 반영합니다. 출력이 전도될 때(대상물 감지, 회로 활성) 켜지고 출력이 열릴 때(대상물 없음) 꺼집니다. 생산 모니터링 중에 빨간색 LED는 각 감지 이벤트를 지속적으로 시각적으로 확인해 줍니다. 컨베이어가 부품을 올바르게 세고 있는지 또는 실린더가 매 사이클마다 끝 위치에 도달하는지 확인하는 데 특히 유용합니다.

이 녹색 LED는 설정 범위 표시등입니다. 대상물이 0–2.4mm 설정 범위 내에 있을 때 켜집니다. 이 범위는 감지가 안정적이고 신뢰할 수 있는 영역입니다. 설치 중에 기계가 설정되고 대상물이 의도한 위치에 있을 때 녹색 LED가 꾸준히 켜져야 합니다.

녹색 LED가 깜박이거나 대상물이 의도한 위치에 있을 때 켜지지 않으면 센서가 신뢰할 수 있는 설정 범위 근처 또는 외부에서 작동하고 있으며 간격 조절이 필요합니다. 이 표시등은 초기 설정 중에 별도의 멀티미터나 진단 화면이 필요하지 않도록 합니다.

M12 본체 — 더 큰 감지 거리, 더 강력한 장착

M12 나사산 표준은 유럽 및 전 세계 기계 설계에서 산업용 근접 센서의 지배적인 기계적 형식입니다.

더 큰 나사산 단면(M8의 8mm 대비 12mm 직경)은 잠금 너트에서 더 큰 토크 용량을 제공하여 진동으로 인한 센서 회전 위험을 줄입니다.

회전하는 기계 테이블, 고주기 프레스 또는 지속적인 기계적 진동에 노출되는 장비의 응용 분야에서 M12 나사산은 장기간 서비스 기간 동안 M8보다 훨씬 더 안정적으로 센서 위치를 유지합니다.

니켈 도금 황동은 M12 E2E 센서의 표준 하우징 재질입니다.

니켈 도금은 공작 기계 환경에서 발생하는 절삭유 및 오일에 대한 내식성을 제공하며, 기본 황동은 정밀 나사산에 대한 우수한 가공성과 치수 정확도를 제공합니다.

최대 내식성이 필요한 응용 분야(특히 공격적인 냉각수 또는 세척 환경)의 경우 E2E M12 시리즈의 스테인리스 스틸 하우징 변형을 사용할 수 있습니다.

응용 분야 및 연결 옵션

M12 차폐형 본체에서 3mm의 감지 거리는 일반 공작 기계 위치 감지의 가장 큰 부분을 차지합니다. 공압 실린더의 끝 이동, 고정 장치의 부품 존재 확인, 컨베이어 시스템의 팔레트 위치 감지 및 안전 가드 모니터링입니다.

M12 센서의 더 넓은 감지 범위(M8 대비)는 표면 변형이 있는 대상물 감지에도 적합합니다. 즉, 제시된 표면이 완벽하게 평평하거나 일관되지 않아 표면 변형에 걸쳐 안정적인 감지를 유지하는 감지 범위가 필요한 주조 또는 성형 부품입니다.

연결 변형을 통해 동일한 E2E-X3D1 감지 사양을 기계의 배선 표준으로 설치할 수 있습니다. 사전 배선된 N 2M 변형은 필드 커넥터 없이 터미널 스트립으로 직접 연결됩니다. M1 및 M1G 커넥터 변형은 Omron의 M12 필드 케이블 어셈블리와 결합되어 센서를 교체할 때 기계의 배선 하니스를 방해하지 않습니다.

FAQ

Q1: 실제 응용 분야에서 E2E-X3D1(M12)과 E2E-X2D1(M8)의 차이점은 무엇입니까?

둘 다 유사한 회로 특성을 가진 차폐형 DC 2선식 NO 센서입니다. 주요 차이점은 물리적 크기(M12 대 M8), 감지 거리(3mm 대 2mm), 응답 주파수(1kHz 대 1.5kHz) 및 표준 대상 크기(12×12mm 대 8×8mm)입니다.

좁은 설치 공간이나 작은 대상물만 감지하는 경우 M8을 선택하십시오. 더 큰 감지 거리, 진동에 취약한 위치에서의 더 나은 장착 안정성 또는 더 큰 대상물 특징을 감지하는 경우 M12를 선택하십시오.

M12 본체는 M8 변형에는 없는 듀얼 LED 표시등도 수용합니다.

Q2: 3mm 정격 센서의 설정 거리가 0–2.4mm인 이유는 무엇입니까? 설정 범위가 공칭 감지 거리보다 작습니까?

Omron은 공칭 감지 거리를 3mm로 정격하며, 이는 센서가 정의된 실험실 조건에서 표준 테스트 대상물을 안정적으로 감지하는 거리입니다.

설정 범위(0–2.4mm, 공칭의 약 80%)는 실제 변수를 고려한 실용적인 작업 영역입니다. 제조 공차(±10% Sn), 온도 효과(−25°C ~ +70°C에서 ±10%), 전압 변동(정격 전압 범위에서 ±1%) 및 대상물 표면 변동입니다.

0–2.4mm 범위 내에서 설정하면 이러한 모든 변수에 대한 여유가 동시에 제공되어 전체 작동 조건 범위에서 안정적인 스위칭을 보장합니다.

Q3: 표준 대상은 12 × 12 × 1mm 철입니다. 실제 대상 재질이 스테인리스 스틸이면 어떻게 됩니까?

스테인리스 스틸(304 또는 316과 같은 비자성 오스테나이트계 등급)은 E2E 차폐형 센서에 대해 약 0.6–0.75배의 보정 계수를 갖습니다. E2E-X3D1의 경우, 이는 표준 철 테스트 플레이트와 동일한 크기의 316 스테인리스 스틸 대상물에 대해 약 1.8–2.25mm의 유효 감지 거리를 의미합니다.

스테인리스 스틸에 대해 계산된 유효 범위 내에서 설치 간격을 설정하고 최종 기계적 장착 전에 실제 스위칭 지점을 확인하십시오.

자성 스테인리스 등급(430 등)은 철에 더 가깝게 작동하며 공칭 정격 근처의 거리를 생성할 수 있습니다.

Q4: 여러 개의 E2E-X3D1 센서를 서로 간섭하지 않고 나란히 장착할 수 있습니까?

차폐형 유도 센서 간의 상호 간섭은 두 센서가 감지 필드가 겹치도록 서로 마주보게 장착되거나 매우 가까운 간격으로 나란히 장착될 때 발생할 수 있습니다.

Omron은 상호 간섭을 방지하기 위해 E2E M12 시리즈에 대한 최소 면간 및 측면 간 거리를 지정합니다.

측면 간 장착의 표준 주파수 모델의 경우, 최소 분리는 일반적으로 센서 면 사이에서 30–40mm 범위입니다.

더 가까운 간격이 필요한 응용 분야의 경우, 다른 주파수 변형(E2E-X3D15 시리즈)을 사용하면 인접 센서가 다른 발진 주파수로 작동할 수 있어 훨씬 더 가까운 설치가 가능합니다.

Q5: E2E-X3D1은 특정 케이블 접미사 없이 나열되어 있습니다. 어떤 연결 옵션을 사용할 수 있습니까?

E2E-X3D1은 센서 코어 사양(3mm, 차폐형, M12, DC 2선식, NO)을 나타냅니다. 연결 변형에는 다음이 포함됩니다. E2E-X3D1-N 2M 또는 5M(사전 배선 내유성 PVC 케이블, 노출 단자, 2 또는 5미터); E2E-X3D1-M1(M12 사전 배선 커넥터, 표준 핀 배열); E2E-X3D1-M1G(M12 커넥터, IEC 핀 배열).

모든 변형은 동일한 감지 성능을 제공합니다. 연결 유형만 다릅니다. 기계의 기존 M12 케이블 인프라 또는 필드 커넥터 없이 직접 배선 설치를 선호하는지에 따라 선택하십시오.
