| 원래 장소 | 일본 |
| 브랜드 이름 | OMRON |
| 인증 | CE ROHS |

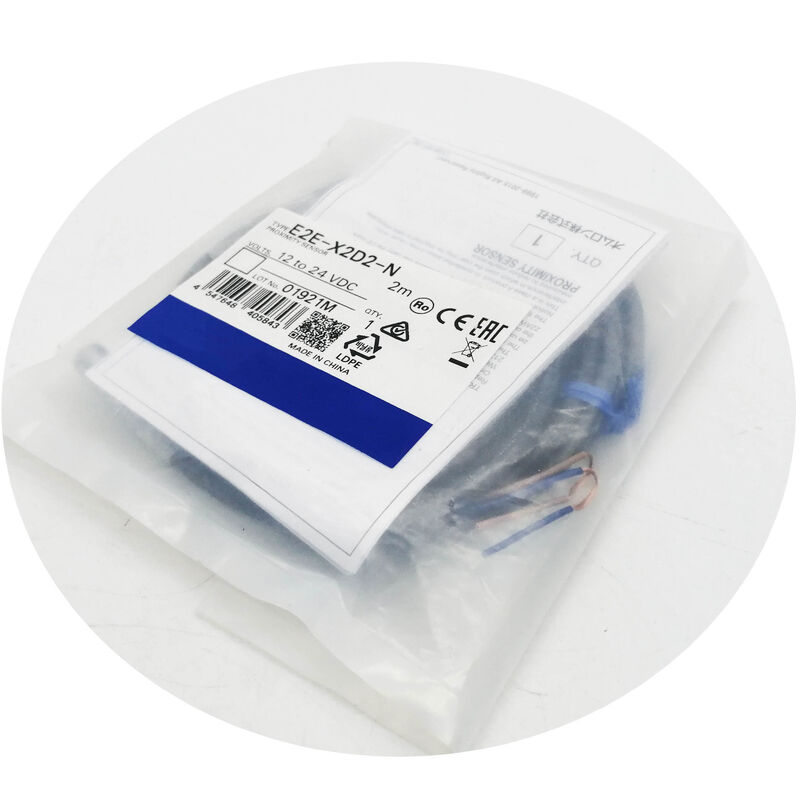

| 모델 번호 | E2E-X2D2-N |
Omron E2E-X2D2-N은 E2E M8 차폐형 2mm DC 2선식 센서의 상시 닫힘(NC) 버전입니다. E2E-X2D1-N과 물리적으로 모든 면에서 동일하지만 출력 상태 로직만 다릅니다.D1 버전은 타겟이 없을 때 회로를 열고 타겟이 감지되면 회로를 닫는 반면, D2는 유휴 상태에서 전류를 흘려보내고 타겟이 접근하면 회로를 엽니다.
이러한 반전(NO 대신 NC)은 센서의 물리적 구조, 감지 거리, 하우징 재질 또는 설치 공간에는 아무런 변화를 주지 않지만, 센서가 제어 회로에 통합되는 방식에는 근본적인 변화를 가져옵니다.
NC 센서는 NO 센서에는 없는 고유한 내고장성 특성을 가집니다. 상시 닫힘 회로에서 센서 고장(케이블 단선, 커넥터 결함, 전원 손실)은 "타겟 감지"와 동일한 신호를 생성합니다. 즉, 회로가 열립니다.
안전 인터록 및 기계 가드 모니터링의 경우, 이는 바람직한 동작입니다. 모든 고장 조건은 기계가 개방 회로를 인식하게 하며, 제어 로직은 이를 가드 열림 또는 안전하지 않은 조건으로 처리하여 기계를 정지시킵니다.
반대로 상시 열림 회로는 반대 상태로 고장납니다. 즉, 기계가 "타겟 없음, 계속 진행해도 안전함"으로 해석할 수 있는 개방 회로가 됩니다.
공작 기계 실무에서 E2E-X2D2-N은 타겟의 부재가 활성(전원 공급됨) 출력 신호를 생성해야 하는 모든 경우에 적합합니다. 예를 들어, 가드 닫힘 확인, 고정구 풀림 감지, 도어 완전히 열림 확인, 칩 컨베이어 작동 확인 등에서 출력이 활성화되는 것이 정상 상태이고 비활성화되는 출력이 이상을 나타내는 경우입니다.
주요 사양
| 값 | 감지 거리 |
|---|---|
| 2 mm (±10%) | 설정 거리 |
| 0–1.6 mm | 하우징 |
| M8 × 1mm, 차폐형, SUS303 스테인리스 스틸 | 출력 |
| DC 2선식, NC, 극성 있음 | 공급 전압 |
| 12–24V DC | 작동 범위 |
| 10–30V DC | 스위칭 용량 |
| 3–100 mA | 누설 전류 |
| 0.8 mA 최대 | 응답 주파수 |
| 1.5 kHz | 케이블 |
| 2m 오일 방지 PVC | IP 등급 |
| IP67 + 오일 방지 | 하우징 재질 |
| SUS303 스테인리스 스틸 | 표준 |
| EN60947-1, EN60947-5-2, CE | NC 대 NO — 제어 로직 결정 |
답변이 "타겟 존재 = 출력 ON"이라면(표준 위치 확인, 부품 존재 확인, 스트로크 끝 감지) NO 버전(E2E-X2D1-N)을 사용하십시오. 회로는 상시 열려 있으며, 타겟 감지가 회로를 닫고 부하에 전원을 공급합니다.
답변이 "타겟 부재 = 출력 ON"이라면(도어 닫힘 모니터링, 가드 존재 확인, 작동 안전 인터록) NC 버전(E2E-X2D2-N)을 사용하십시오. 회로는 상시 전류를 흘려보내며, 타겟 감지가 회로를 열고 부하의 전원을 차단하여 PLC 프로그램이 상태 변경으로 해석합니다.
NC 구성에서 센서는 반대로 감지 작업을 수행합니다. 가드 또는 도어가 안전한(닫힘/존재) 위치에 있을 때, 타겟(도어/가드에 장착됨)이 감지 필드에 있고, E2E-X2D2-N의 출력은 열려 있으며, PLC 입력은 OFF로 읽힙니다.
이는 직관에 반하는 것처럼 보이지만 표준 안전 회로 접근 방식입니다. PLC 프로그램은 입력이 OFF일 것으로 예상하여 안전을 확인하며, 회로를 여는 모든 조건(케이블 고장 포함)은 동일한 OFF 판독값을 생성합니다.
공작 기계 환경에서의 스테인리스 스틸 하우징
니켈 도금된 황동 하우징은 단기 노출에는 잘 견디지만, 장기간 절삭유에 담겨 있을 경우 부식으로 인한 구멍이 생길 수 있습니다. 특히 고농도 알칼리성 절삭유의 경우 더욱 그렇습니다.
스테인리스 스틸은 이러한 고장 모드를 제거하여 수년간 교체 없이 연속적으로 작동해야 하는 센서 설치에 중요합니다.
PBT(폴리부틸렌 테레프탈레이트) 열가소성 수지 감지면은 센서의 가장 노출된 표면, 즉 타겟을 직접 향하고 가장 많은 유체 접촉을 받는 표면에 추가적인 내화학성을 제공합니다.
PBT는 부드러운 플라스틱을 팽창시키거나 손상시키는 오일 및 절삭유에서 치수 안정성과 표면 평활도를 유지하여 센서의 서비스 수명 동안 에어 갭 정확도를 결정하는 감지면 형상을 보존합니다.
자주 묻는 질문
전원이 공급되고 감지 필드에 타겟이 없을 때, E2E-X2D2-N 출력 트랜지스터는 전류를 흘려보냅니다. 부하(PLC 입력)를 통해 전류가 흐르고 입력은 ON으로 읽힙니다(양수 로직 가정 시 논리 1).
타겟이 2mm 감지 필드에 들어가면 출력이 열립니다. 전류는 0.8mA 누설 수준으로 떨어지고 PLC 입력은 OFF로 읽힙니다(논리 0). 이것이 NC 출력 동작입니다. 유휴 상태에서는 전류를 흘려보내고 감지 시 열립니다.
Q2: E2E-X2D2-N은 NC 출력을 가지고 있습니다. 설치 시 어느 선이 양극이고 어느 선이 음극인지 중요합니까?
네, 중요합니다. DC 2선식 회로는 극성이 있습니다. 센서에는 두 개의 선만 있지만 정의된 양극 및 음극 단자가 있습니다.
연결을 반대로 하면 정상 작동하지 않습니다. DC 2선식 센서의 Omron 표준 와이어 색상 코드는 다음과 같습니다. 갈색선 = 공급 양극(+24V DC 연결), 파란색선 = 부하/출력(부하와 직렬로 공급 공통에 연결).
서지 억제 보호 기능은 짧은 극성 반전으로 인한 영구적인 손상을 방지하지만, 작동을 위해서는 올바른 배선이 필요합니다.
Q3: E2E-X2D2-N은 얇은 비철금속 커버를 통해 뒤에 있는 철 타겟을 감지할 수 있습니까?
E2E-X2D2-N의 감지 필드는 비금속 재료(플라스틱 커버, 유리, 페인트)를 최소한의 영향으로 투과합니다.
센서와 타겟 사이의 비철금속 시트는 더 복잡합니다. 얇은 알루미늄 또는 황동 시트는 필드를 다소 감소시키지만, 결합된 간격(시트 두께 + 타겟까지의 공기 간격)이 유효 감지 범위 내에 있으면 철 타겟을 감지할 수 있습니다.
두꺼운 비철금속 차폐는 필드를 더 크게 흡수합니다.
실제 설치에 사용되는 특정 재료로 테스트하는 것이 중간 비철금속 층을 통한 감지 가능성을 확인하는 유일한 확실한 방법입니다.
Q4: 1.5kHz 주파수에서 E2E-X2D2-N이 안정적으로 추적할 수 있는 가장 빠른 타겟 움직임은 무엇입니까?
1.5kHz 스위칭 주파수에서 각 ON-OFF-ON 사이클은 0.67ms가 걸립니다. 안정적인 추적을 위해서는 타겟이 최소 한 번의 전체 사이클 동안 감지 필드 내에 있어야 합니다.
2mm 타겟이 3m/s로 통과하면 센서의 감지 영역을 약 0.67ms 만에 가로지릅니다. 이는 센서의 추적 한계와 거의 같습니다.
안정적인 감지를 위해서는 타겟이 2mm보다 크거나 3m/s보다 느리게 움직여야 합니다.
고속 타겟을 사용하는 카운팅 애플리케이션의 경우, 타겟 통과 시간은 안전 마진을 고려하여 이 주파수 한계에 대해 계산해야 합니다.
Q5: E2E-X2D2-N을 설치한 후 설정 또는 보정이 필요합니까?
보정은 필요하지 않습니다. E2E-X2D2-N은 2mm 감지 거리에 대해 공장에서 보정되었습니다.
설치는 센서를 올바른 감지 간격(0–1.6mm 설정 거리 내)으로 M8 구멍에 나사로 끼우고, 잠금 너트로 고정하고, 두 선을 연결하고, 철 타겟이 감지 필드에 들어가고 나갈 때 출력 상태가 변경되는지 확인하여 올바른 작동을 검증하는 것을 포함합니다.
LED 표시등은 센서 본체의 출력 상태를 확인합니다. 표준 작동에는 포텐셔미터, 티치 버튼 또는 소프트웨어 매개변수가 필요하지 않습니다.
