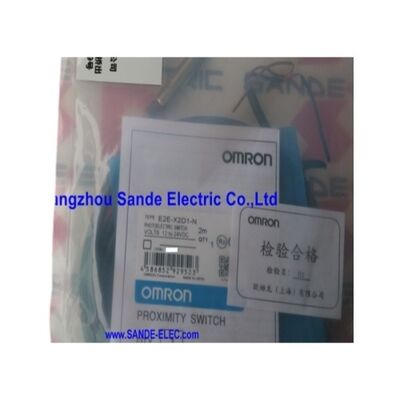

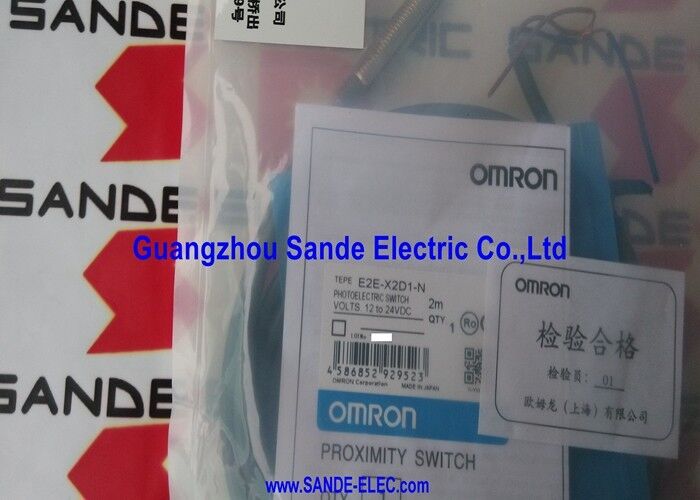

옴론 근접 스위치 E2E-X2D1-N E2EX2D1N

Omron E2E-X2D1-N | 유도형 근접 센서 — M8 차폐형, 2mm NO, DC 2선식, 10–30VDC, 1.5kHz, IP67, 내유성 2m 케이블

개요

Omron E2E-X2D1-N은 차폐형 M8 유도형 근접 센서로, DC 2선식 상시 열림(NO) 방식으로 배선되며, 감지 거리는 2mm, 스위칭 주파수는 1.5kHz입니다. DC 2선식 회로는 두 개의 선만 사용합니다. 센서는 DC 전원(+)과 리턴 사이에 부하와 직렬로 연결되며 별도의 전원 도체가 필요하지 않습니다. 철 금속 대상물이 2mm 감지 필드에 들어오면 내부 출력 회로가 도통되어 부하에 전류가 흐릅니다.DC 2선식 센서의 장점은 설치가 간단하다는 것입니다. 기계에 많은 위치 감지 지점이 있는 경우, 각 센서에서 세 번째(전원) 선을 제거하면 케이블 비용을 절감하고 커넥터 핀 수를 줄이며 패널 배선을 단순화할 수 있습니다.

단점은 최소 부하 전류 3mA와 오프 상태 누설 전류 0.8mA인데, 대부분의 자동화 설치에서 관리 가능합니다.

표준 24V DC PLC 입력 카드는 ON 상태에서 3mA 이상을 소비하며, 0.8mA 누설 전류는 입력의 턴온 임계값보다 훨씬 낮으므로 E2E-X2D1-N은 기존 기계 센서 위치에 쉽게 적용할 수 있습니다.

스테인리스 스틸(SUS303) 하우징과 내유성 PBT 감지 표면은 우연한 재료 선택이 아닙니다.

센서가 절삭유와 오일 미스트에 둘러싸여 있는 공작 기계 응용 분야에서 하우징은 몇 달 안에 일반 황동 또는 아연 하우징을 부식시키는 화학적 공격에 저항해야 합니다.

IP67 + 내유성 씰링과 결합된 E2E-X2D1-N의 재료 사양은 가장 일반적으로 사용되는 공작 기계 설치의 실제 화학 환경과 일치합니다.

주요 사양

매개변수

DC 2선식 회로에서 센서는 전원(+)과 부하 사이에 직렬로 배치됩니다. 대상물이 없을 때(센서 OFF), 출력 트랜지스터는 차단되며, 0.8mA 누설 전류 외에는 부하에 전류가 흐르지 않습니다.

대상물이 감지되면(센서 ON), 트랜지스터가 도통되어 전원에서 센서 출력 단계를 거쳐 부하를 통과한 후 공통으로 돌아가는 전류가 흐릅니다.

이 회로에서 직접적으로 발생하는 두 가지 실용적인 의미가 있습니다.

최소 부하 전류 3mA는 센서 출력이 깨끗하게 전환되려면 부하가 최소한 이만큼의 전류를 소비해야 함을 의미합니다. 임피던스가 매우 높거나 3mA 미만을 소비하는 부하는 신뢰할 수 없거나 전혀 전환되지 않을 수 있습니다.

0.8mA 누설 전류는 연결된 PLC 입력의 오프 상태 임계값을 초과해서는 안 됩니다. 초과하면 대상물 존재 여부에 관계없이 입력이 지속적으로 ON으로 읽힙니다. 표준 산업용 PLC 입력은 이러한 제약 조건을 문제없이 처리합니다. ON 전류 최소값은 3mA를 초과하고 OFF 임계값은 0.8mA를 충분히 무시합니다.

"극성 있음" 표시는 두 개의 센서 선에 정의된 양극 및 음극 역할이 있음을 의미합니다. 즉, 상호 교환할 수 없습니다. 설치 시 선을 반대로 연결하면 정상 작동이 방지됩니다. 그러나 E2E-X2D1-N의 보호 회로 내 서지 억제기는 짧은 극성 반전으로 인한 영구적인 손상을 방지하여 센서 교체 없이 배선 오류를 수정할 수 있습니다.

1.5kHz 응답 — 중속 감지 기능

1.5kHz에서 E2E-X2D1-N은 초당 1,500회의 완전한 감지 사이클을 완료합니다. 컨베이어의 존재/부재 감지, 실린더의 종단 위치 확인, 조립 스테이션의 부품 고정 확인 등 이 응답 속도는 센서가 추적해야 하는 모든 기계적 이벤트보다 훨씬 빠릅니다.

빠르게 회전하는 기어 이빨 또는 엔코더 디스크의 펄스 카운팅이 필요한 응용 분야의 경우, 1.5kHz는 실질적인 제한을 가합니다. 안정적인 카운팅은 각 대상 이벤트가 최소한 하나의 전체 스위칭 주기를 차지해야 하는데, 1.5kHz에서는 초당 약 750회 이벤트까지의 대상 통과율을 깨끗하게 분해할 수 있습니다.

차폐형 플러시 장착 — 최대 설치 유연성

차폐형 구조는 감지 면에서 전자기장을 앞으로 집중시켜, 플러시 장착 시 주변 금속에 흡수되는 측면 필드 확장을 방지합니다. E2E-X2D1-N은 표준 M8 × 1mm 장착 구멍에 나사로 끼워지며 제공된 M8 잠금 너트로 고정됩니다. 센서 면은 주변 금속 브래킷과 동일 평면이거나 약간 들어가도록 장착됩니다. 이는 대상물이 측면에서 접근하거나 설치 공간이 제한적인 응용 분야에서 감지 면을 직접적인 기계적 접촉으로부터 보호합니다.

FAQ

Q1: E2E-X2D1-N (NO)은 E2E-X2D2-N (NC) 버전과 어떻게 다릅니까?

두 센서는 구조, 하우징, 감지 거리 면에서 전기적으로 동일합니다. 차이점은 대상물이 없을 때의 출력 상태입니다. D1 변형(NO)은 유휴 상태일 때 출력 트랜지스터가 OFF(회로 열림)이고 대상물이 감지되면 ON이 됩니다. D2 변형(NC)은 그 반대입니다. 즉, 유휴 상태일 때 출력이 도통되고 대상물이 감지되면 열립니다. "대상물 존재 = 회로 활성"인 표준 존재 감지 인터록에는 NO를 선택하고, "대상물 부재 = 회로 활성"인 안전 실패 또는 역 논리 회로에는 NC를 선택하십시오.

Q2: 누설 전류가 0.8mA인데, PLC 입력에서 잘못된 출력을 유발합니까?

대부분의 산업용 PLC 입력 카드에서 0.8mA는 최소 ON 상태 전류 임계값(일반적으로 2–5mA)보다 훨씬 낮습니다.

대상물이 없을 때 0.8mA가 흐르면 입력은 OFF 상태를 유지합니다.

매우 낮은 ON 임계값을 가진 비정상적으로 민감한 입력을 사용하는 경우, PLC 입력과 병렬로 연결된 바이패스 저항(5.6kΩ ~ 10kΩ)이 누설 전류를 우회하여 잘못된 활성화를 방지합니다.

Q3: 표준 감지 대상은 철 12 × 12 × 1mm인데, 더 작은 대상물은 어떻게 됩니까?

2mm 감지 거리는 12 × 12 × 1mm 철 시험판에 대해 특성화됩니다. 더 작은 대상 영역은 센서 코일로 돌아오는 전자기 플럭스가 적어 유효 감지 거리가 짧아집니다.

M8 센서의 경우, 대상 영역은 이상적으로 센서 면적(약 8mm 직경 원)과 같거나 커야 합니다. 6 × 6mm 철 대상물은 정격 거리의 약 85%를, 4 × 4mm 대상물은 약 70%를 생성합니다.

기계적 장착 위치를 고정하기 전에 설치 조건에서 특정 대상물 치수로 실제 스위칭 지점을 측정하십시오.

Q4: E2E-X2D1-N은 12V DC 공급 장치에서 작동할 수 있습니까?

예. 작동 전압 범위는 10–30V DC이므로 12V 및 24V DC 공급 장치 모두를 포함합니다.

12V 공급 장치에서 센서의 출력 트랜지스터 잔류 전압은 유효 부하 전압을 감소시킵니다. 부하가 이 감소된 전압에서 안정적으로 작동하는지 확인하십시오.

특히 24V 입력을 위해 정격된 PLC 입력 카드의 경우, 케이블 드롭과 센서 잔류 전압을 고려한 후에도 감소된 공급 전압이 입력 단자에서 입력의 최소 ON 상태 전압 요구 사항을 충족하는지 확인하십시오.

Q5: IP 등급은 IP67에 "내유성"이 추가되었는데, "내유성" 표시는 무엇을 의미합니까?

IP67은 먼지 유입 보호(완전 차단)와 일시적인 물 침수(1m, 30분)를 포함합니다. Omron의 "내유성" 회사 표준은 절삭유, 유압유, 금속 가공 냉각제와 같은 화학적으로 물과 다르며 씰 재료를 다르게 공격하는 유체에 대한 씰링 검증을 확장합니다.

스테인리스 스틸 하우징과 PBT 감지 표면은 내유성 씰링과 결합되어 E2E-X2D1-N을 센서 수명 동안 지속적인 오일 노출이 정상적인 조건인 공작 기계 환경에 적합하게 만듭니다.
