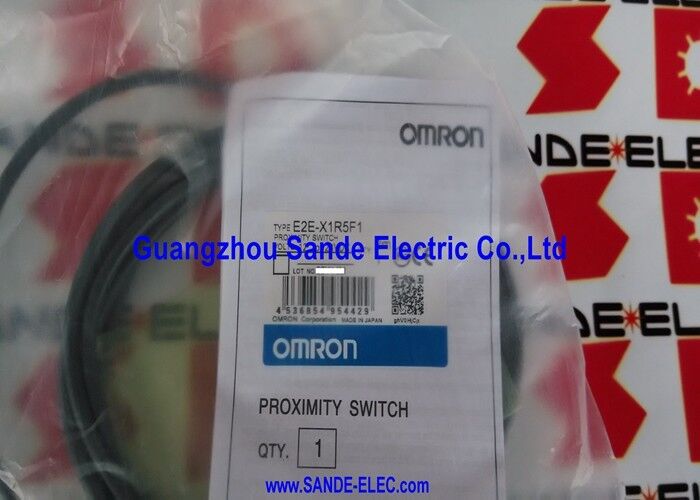

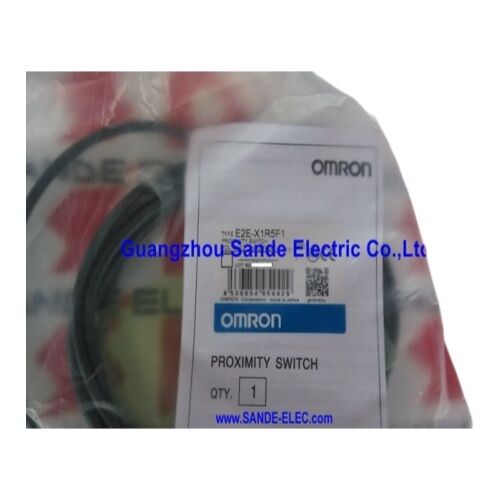

OMRON 근접 스위치 센서 E2E-X1R5F1 E2EX1R5F1
제품 개요
Omron E2E-X1R5F1은 E2E 시리즈의 차폐형 M8 유도 근접 센서로, 3선 회로에서 PNP 소싱 출력을 생성합니다. 1.5mm의 감지 거리, 2kHz의 스위칭 주파수, 스테인리스 스틸 하우징은 M8 구멍에 나사로 고정되는 패키지로 결합되어 E2E 표준 범위에서 가장 빠르고 가장 좁은 감지 작업을 처리합니다.2kHz 성능 사양은 이 모델을 대부분의 M8 센서와 차별화합니다. 단일 스위칭 사이클은 0.5ms가 소요됩니다. 이는 고속으로 회전하는 소형 기어의 톱니 수를 안정적으로 계산하거나, 수천 RPM으로 회전하는 디스크의 구멍을 감지하거나, 느린 센서가 감지를 연속 출력으로 병합하는 인코더 디스크의 개별 슬롯을 캡처하기에 충분히 빠릅니다.스테인리스 스틸 하우징은 M8 센서가 일반적으로 배치되는 응용 분야에 대한 재료 내구성을 제공합니다. 즉, 좁은 고정구 캐비티, 공구 어셈블리 내부, 냉각수, 칩 및 우발적인 기계적 접촉이 정상적인 조건인 기계 작업 영역 내부의 감지 지점입니다.
주요 사양
매개변수
값
| 감지 거리 |
1.5mm (±10%) |
| 설정 거리 |
0-1.2mm |
| 하우징 |
M8 × 1mm, 차폐형, 스테인리스 스틸 |
| 출력 |
PNP, NO, 3선 |
| 공급 전압 |
12-24V DC (10-40V 작동) |
| 전류 소비량 |
최대 13mA |
| 스위칭 용량 |
0-200mA |
| 응답 주파수 |
2kHz |
| 표준 대상 |
철 8 × 8 × 1mm |
| IP 등급 |
IP67 |
| 작동 온도 |
-40°C ~ +85°C |
| 하우징 재질 |
SUS (스테인리스 스틸) |
| 보호 |
서지, 단락, 역극성 |
| 차폐형 M8 설계 특징 |
차폐형 구조는 전자기장을 감지 면에서 직접 앞으로 집중시켜 금속 브래킷에 플러시 설치가 가능하며 1.5mm 감지 거리 감소가 없습니다. 주변 금속은 앞으로 투사되는 필드를 흡수하지 않아 감지를 손상시키지 않고 보호용 금속 작업에 매립 설치할 수 있습니다. |
M8 나사와 잠금 너트는 초기 장착 후 미세한 축 방향 조정을 제공하여 잠금 너트를 조이기 전에 정확한 간격 설정을 할 수 있습니다. 표준 8mm 대상보다 작은 특징을 감지하려면 특정 대상과 함께 실제 스위칭 거리를 측정하여 안정적인 감지를 확인해야 합니다.
성능 특성
2kHz 평균 응답 주파수에서 E2E-X1R5F1은 초당 최대 2,000회의 감지 사이클을 처리합니다. 안전 마진을 갖춘 안정적인 감지를 위해 실제 감지 속도는 2kHz 최대치의 50-70% (초당 약 1,000-1,400회) 이내로 유지해야 합니다.
10-40V 작동 범위는 일반적인 10-30V 범위를 초과하여 24V 시스템에 대한 충분한 조정 허용 오차와 레트로핏 설치에서 발생하는 간헐적인 36V 공칭 산업용 공급 장치를 수용합니다.
자주 묻는 질문
Q1: E2E-X1R5F1 (PNP)와 E2E-X1R5E1 (NPN)의 차이점은 무엇인가요?
둘 다 동일한 물리적 구조, 1.5mm 감지 거리, 2kHz 주파수 및 IP67 보호 기능을 갖춘 M8 차폐형 3선 센서입니다. F1 접미사는 PNP (소싱) 출력을 나타내고, E1 접미사는 NPN (싱킹) 출력을 나타냅니다. PNP 입력 PLC 카드 (유럽 표준)의 경우 F1/PNP를 선택하고, NPN 입력 카드 (일본/동아시아 표준)의 경우 E1/NPN을 선택하십시오.
Q2: 해당 부품이 단종으로 표시되어 있는데, 아직 구매할 수 있나요? 직접적인 대체품이 있나요?
단종 상태는 Omron이 제조를 중단했음을 의미하지만, 잉여 및 리퍼비시 재고는 계속 사용할 수 있습니다. E2E 시리즈의 Omron 현재 동급 제품은 동등한 M8 차폐형 PNP 사양을 갖춘 E2EW 또는 E2ER 시리즈입니다. 대체하기 전에 케이블 색상 코딩, 커넥터 유형 및 공급 전압 요구 사항을 확인하십시오.
Q3: 스위칭 용량이 0-200mA로 표시되어 있는데, 최소 전류 요구 사항이 있나요?
2선 센서와 달리 E2E-X1R5F1의 3선 PNP 출력에는 최소 부하 전류 요구 사항이 없습니다. 무부하 전류 (개방 회로 출력)도 허용됩니다. 200mA 최대치는 절대적인 상한선이며, 지속적으로 전원이 공급되는 응용 분야에서는 이 한계 근처에서 지속적으로 작동하는 것을 피해야 합니다.
Q4: -40°C ~ +85°C의 온도 범위는 뜨거운 기계 환경에 대해 무엇을 의미하나요?
이 범위는 센서 본체가 감지 사양을 충족하면서 견딜 수 있는 주변 온도를 나타냅니다. 상한선인 85°C는 센서 위치의 캐비닛 공기 온도를 의미하며, 장착 브래킷 또는 작업물의 표면 온도는 아닙니다. 가열된 환경에서는 이 한계에 대해 실제 주변 온도를 확인하십시오.
Q5: 표준 감지 대상은 8×8×1mm 철인데, 더 작은 대상의 경우 어떻게 되나요?
더 작은 대상은 센서의 전자기장에 더 적은 표면적을 제공하여 코일로 돌아오는 자속을 줄이고 감지 거리를 효과적으로 줄입니다. 작은 대상의 경우 항상 특정 대상과 함께 실제 스위칭 지점을 측정하고 측정된 스위칭 거리 내에 작동 간격을 잘 설정하십시오.
