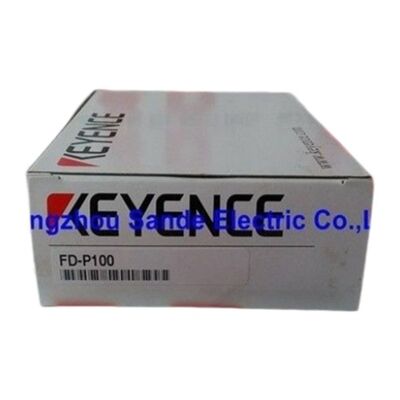

키엔스 흐름 센서 FD-P100 FDP100 FD-P100

키엔스 FD-P100 ∙ 흐름 압력 센서 헤드 ∙ 액체 흐름을 감지, PLC 호환, 직렬 장착

전반적인 설명

의키엔스 FD-P100이 센서는 Keyence의 별도의 증폭기 디지털 흐름 센서 시스템의 센서 헤드 부품으로 액체 모니터링 애플리케이션에서 분당 10~100 리터의 흐름 범위를 커버합니다.

그것은 통합 시스템의 일부로 작동합니다: FD-P100 센서 헤드는 흐름 선에 직접 설치됩니다.별도의 증폭기 단위 (DIN 레일 또는 패널 장착을위한 FD-V75A를위한 FD-V70) 가 편리한 제어판 위치에 장착되는 동안, 열, 그리고 감지 지점에서 진동.

이 스플릿 아키텍처는 별도의 증폭기 설계의 실용적인 장점입니다.

센서 헤드 자체는 냉각액 스프레이, 프로세스 온도 또는 기계적 진동으로 인한 위험이있는 전자 장치를 가지고 있지 않습니다.증폭기가 처리하는 신호를 생성하기 위해.

제어 패널 환경에서 장착된 증폭기는 디스플레이, 임계 비교 장치, 아날로그 출력 및 PLC 인터페이스를 포함합니다.

키엔스의 FD 시리즈를 잘 아는 엔지니어들은 이것을 FD-V 제품군에 사용되는 동일한 철학으로 인식할 것입니다.각각의 운영환경에 최적화된.

PLC 기반 제조 시스템에서 FD-P100는 PLC 프로그램이 냉각 회로 모니터링, 가공 작업이 시작되기 전에 냉각 액체 흐름 확인에 사용하는 흐름 데이터를 제공합니다.프로세스 유체 제어, 그리고 흐름이 최소 안전 한계 이하로 떨어지면 경보를 생성합니다.

증폭기의 NPN 또는 PNP 오픈 컬렉터 출력 ( 증폭기 변종에 따라) 은 중간 신호 조건화 없이 PLC의 디지털 입력 모듈에 직접 연결됩니다.

주요 사양

별도의 증폭기 아키텍처 2 개의 구성 요소, 하나의 시스템

FD-P100 센서 헤드와 결합된 증폭기는 센서 포인트와 제어 전자 장치 사이의 물리적 분리이 기술적인 장점으로 정의되는 시스템을 형성합니다.

센서가 펌프 근처에 위치해야 하는 제조 환경, 기계 장내, 열원 근처 또는 전자제품에 스트레스가 가해지는 곳,스플릿 아키텍처는 증폭기의 신뢰성을 손상시키지 않고 최적의 센서 배치를 허용합니다..

The amplifier's dual-level LED display provides simultaneous visibility of both the current flow value and the programmed threshold — a practical feature during commissioning (setting the threshold accurately) and during routine maintenance checks (confirming the process is operating within specification without stopping the machine).

디스플레이는 정상 작동 시 초당 5번 업데이트 됩니다. 실시간으로 일시적인 흐름 변화를 볼 수 있을 만큼 빠르게요.

증폭기의 두 개의 제어 출력은 독립적인 임계 모니터링을 제공합니다. 한 출력은 "정상적인 흐름이 확인되었습니다".

이 이중 출력 기능은 단일 설비에서 최소 및 최대 흐름 경계의 확인이 필요한 안전 융합 애플리케이션에 사용됩니다.

반응 시간 및 아날로그 출력

선택 가능한 응답 시간 (0.5 ~ 60 초) 은 제한이 아닙니다. 그것은 표시 및 출력 값이 흐름 변화에 얼마나 빨리 반응하는지 결정하는 의도적인 평균 함수입니다.

짧은 반응 시간 (0.5~1초) 은 급속한 흐름 정지 또는 급격한 흐름의 증가를 감지하는 데 적합합니다.

더 긴 응답 시간 (5~60초) 은 일정 흐름 응용 프로그램에서 격변으로 인한 변동을 평균합니다.일시적인 펄싱으로 인해 거짓 경보를 유발하지 않는 안정적인 디스플레이와 출력을 생성합니다..

20°C/25°C에서 0.5%의 풀 스케일 정확도로 아날로그 출력 (강장기를 통해)전체 10~100 L/min 흐름 범위를 PLC 아날로그 입력 모듈에 적합한 비례 전기 신호로 변환합니다..

이 연속 신호는 시속 흐름 데이터를 추세화하는 감독 시스템을 가능하게 합니다.그리고 펌프 또는 필터 성능의 점진적인 저하를 단지 임계점 넘어서기에 반응하는 것이 아니라 점진적인 경향으로 감지합니다..

PLC 통합 제어 시스템과의 직접 연결

FD-P100과 결합된 증폭기는 PLC 필드 장치로 처음부터 설계되었습니다.

전력은 PLC의 24V DC 필드 전원 공급에서 얻어집니다. NPN 또는 PNP 출력 논리는 어댑터 없이 PLC 입력 카드 극성과 직접 일치합니다.아날로그 출력은 표준 4·20 mA 또는 전압 아날로그 입력 채널에 연결됩니다..

FD 시스템과 PLC 사이에 신호 변환기, 릴레이 인터페이스 또는 중간 증폭기 단계가 필요하지 않습니다.

프로세스 확인 인터클로크의 경우, 냉각 흐름이 검증되기 전까지 가공 주기가 시작될 수 없는 경우, PLC는 FD 증폭기에서 흐름 상태 출력을 표준 디지털 입력으로 읽습니다.

기계 프로그램은 다른 현장 센서와 마찬가지로 다음 작업을 승인하기 전에 "흐름 확인"을 기다립니다.

FAQ

Q1: FD-P100는 "센서 헤드"로 묘사됩니다. 전체 시스템이 무엇으로 구성됩니다?

FD-P100는 직선 감지 요소 만입니다. 완전한 운영 시스템은 FD-P100와 호환되는 Keyence FD-V 시리즈 증폭기를 결합해야합니다. FD-V70A (DIN 레일, NPN 출력),FD-V70AP (DIN 레일), PNP 출력), FD-V75A (패널 마운트, NPN) 또는 FD-V75AP (패널 마운트, PNP).

증폭기는 12~24V DC 공급, 센서 헤드 신호를 처리, LED 디스플레이를 구동, 스위치 출력을 생성, 아날로그 출력을 제공합니다.

센서 헤드만으로는 사용할 수 있는 출력이 없습니다.

Q2: 어떤 액체가 FD-P100과 호환됩니까?

FD 시리즈는 냉각 물, 절단 냉각 액체, 수압 오일 및 일반적인 공정 액체 등 산업용 액체 흐름 모니터링을 위해 설계되었습니다. 특정 화학 물질, 용매와 호환성,또는 고온 액체는 설치 전에 FD-P 시리즈 습기 물질에 대한 Keyence 호환성 데이터에 의해 확인되어야합니다.

물질 오염이 우려되는 공격적인 화학물질 또는 초순한 액체의 경우, 수분화 된 부품 재료를 공정 유체 사양에 대해 확인합니다.

Q3: 증폭기에서 흐름 경계는 어떻게 설정됩니까?

FD-V70A/V75A 증폭기는 LED 디스플레이에서 전류 흐름 값을 모니터링하는 동안 전면 패널 버튼을 통해 임계 설정을 제공합니다.

두 개의 독립적인 임계수준 (최고와 하위 한계) 은 독립적으로 구성될 수 있습니다.

증폭기는 또한 외부 입력을 통해 은행 전환을 지원합니다. PLC는 은행 입력을 전환하여 최대 4 개의 사전 프로그래밍 된 임계 세트 중 하나를 선택할 수 있습니다.동일한 센서가 수동 임계 조정 없이 여러 제품 또는 공정 조건에 서비스를 제공할 수 있도록 하는.

Q4: 0.5% F.S.의 아날로그 출력 정확도는 무엇입니까?

0.5%의 풀 스케일 정확도는 20°C의 유체 온도와 25°C의 주변 온도에서 적용됩니다.

다른 유체 또는 주변 온도에서 센서 헤드와 증폭기 전자 장치에 대한 열 효과는 약간 더 큰 오차를 일으킬 수 있습니다.

폭 넓은 온도 범위에서 정확성을 필요로 하는 흐름 모니터링 애플리케이션의 경우 증폭기의 온도 계수 사양과 예상 작동 온도 범위를 평가합니다.

Q5: FD-P100는 흐름 속도와 압력을 동시에 감지 할 수 있습니까?

FD-P100는 흐름 센서 헤드입니다. 압력 측정에는 별도의 압력 센서가 필요합니다.

흐름 범위의 "P100" 표시는 압력 측정 기능이 아니라 최대 흐름 속도 (100 L/min) 를 나타냅니다.

동시에 흐름과 압력 모니터링을 위해, 동일한 PLC에 연결된 별도의 압력 송신기 또는 스위치가 표준 접근법입니다.
