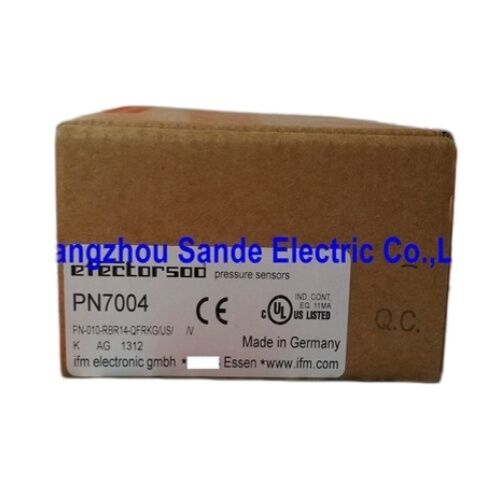

ifm 압력 센서 PN7004 PN7004

IFM PN7004 ∙ 전자 압력 센서 ∙ 0 ∙10 바, 18 ∙36VDC, 2 × PNP/NPN 출력, G1/4 내부, M12, IP65, 4자리 디스플레이

전반적인 설명

의IFM PN7004- 1~10bar의 전자 압력 센서, 독립적으로 프로그래밍 가능한 스위치 출력 2개, 통합된 4자리 알파뉴메리크 디스플레이,그리고 G1⁄4 "여성 (내부) 가닥 프로세스 연결IFM의 PN7000 시리즈 내에서, the PN7004 occupies the low-pressure end alongside the PN7000's 400 bar capability — these two sensors serve entirely different application spaces despite sharing the same housing platform and programming interface.

-1 ~ 10 바 범위는 공기 시스템 및 저압 프로세스의 영역입니다.

산업용 기계용 압축 공기 공급 장치들은 일반적으로 6~8bar에서 작동한다. 흡수 손잡이용 진공 배출기는 0~-1bar 지표 사이에서 작동한다.냉각용 물 회로는 시스템 높이와 펌프 압력에 따라 3~8bar로 작동합니다..

PN7004는 하나의 측정 범위로 이 모든 것을 처리하고, 통합된 디스플레이는 추가 기기 없이 감지 지점에서 직접 압력 판독을 제공합니다.

두 개의 프로그래밍 가능한 스위치 출력은 단순 단일 출력 압력 스위치에 비해 PN7004의 가장 실질적으로 가치있는 기능입니다.

제어 설정점과 경보 설정점 동시에 필요로 하는 모든 시스템에서 5bar로 부하되는 압축기와 3bar 이하의 경보가 필요한60bar에서 사이클을 가능하게 하는 수압 회로와 80bar 이상의 경보 PN7004는 하나의 두 개의 별도의 센서를 대체.

두 설정 포인트는 동일한 압력 연결을 모니터링합니다. 둘 다 PLC에 독립적으로 연결됩니다. 둘 다 개별적으로 프로그래밍 된 임계 수준에서 전환합니다.

주요 사양

-1 ~ 10 바 ∙ 진공 횡단

-1 바에서 시작하는 측정 범위로 PN7004는 별도의 센서가 필요하지 않고 진공 애플리케이션에 직접 적용 할 수 있습니다.진공 형성, 그리고 탈가스 응용 프로그램은 0에서 -0.95 바 사이 (완전 진공에 접근) 에서 작동합니다.

The PN7004 covers this range at the lower boundary and the compressed air supply at the upper — a single sensor per pressure monitoring point for systems that use both vacuum and positive pressure at different points in their cycle.

10 바 상단 범위는 전체 공기 기계 압력 스펙트럼을 포함한다. 공기 분배에 표준 산업 압축기 전달은 일반적으로 6 ∼ 8 바입니다.압력 조절기 및 손실 후, 사용 시 압력은 4·6bar입니다; 고압 공기 응용 프로그램 (일부 클램핑 실린더, 공기 압력) 은 8·10bar에 달합니다.

PN7004는 측정 범위를 초과하지 않고 이 모든 것을 처리합니다.

과부하 보호: 75 바, 150 바 폭발 방지

75바르의 압력이 10바르의 측정 범위와 비교하면 7입니다.51 과부하 요인

이것은 IFM의 인식입니다. 저압의 공기 및 수압 시스템조차도 정상적인 작동 범위를 훨씬 넘는 일시적 압력 현상을 경험합니다.배터리 방출, 그리고 수압 실린더 끝 정지 충격 모두 설정값을 여러 번 초과할 수 있는 transients를 생성합니다.

75바르 단속 압력으로 PN7004의 세라믹 측정 셀은 이러한 현상을 무변 변동이나 영구적인 손상을 받지 않고 살아남을 수 있습니다.

FAQ

Q1: PN7004과 PN7000의 차이점은 무엇이며 어떻게 선택합니까?

PN7004는 IP65 및 G1⁄4 "내부 (여성) 가닥으로 -1 ~ 10 바를 측정하며, 공기 시스템, 저압 수압 및 기기 공기용으로 사용됩니다.PN7000은 IP67 및 G1⁄4 "외부 (남자) 가닥과 함께 0 ′′ 400 바를 측정합니다., 고압 기계의 주요 수압 회로용

둘 다 동일한 18 ′′ 36V DC 공급, PNP / NPN 출력, M12 커넥터, 및 통합 디스플레이를 가지고 있습니다. 측정 범위에 따라 선택: 시스템 10 바 아래에서 작동하는 경우, PN7004; 10 바 이상,PN7000 또는 중형 PN 시리즈 변종을 고려합니다..

Q2: PN7004의 OUT2는 두 번째 독립 압력 스위치로 작동 할 수 있습니까?

네. OUT2는 OUT1과 다른 설정점에서의 두 번째 독립적인 스위치 출력 또는 센서의 내부 상태를 신호하는 진단 출력으로 프로그래밍 할 수 있습니다.두 번째 스위치 출력으로 구성되면, 두 출력은 각각의 프로그래밍된 설정점에 독립적으로 전환하며, 각각은 자신의 히스테레시 설정을 가지고 있습니다.

이것은 PN7004를 하나의 측정 지점을 공유하는 두 개의 독립적인 단일 출력 압력 스위치와 동등하게 만듭니다.

Q3: G1⁄4" 연결은 내부 스레드로 나열되어 있습니다. 센서가 연결되는 하드웨어는 무엇입니까?

G1⁄4 "내부 (여성) 가닥은 센서 몸에는 남성 G1⁄4" BSP 부착이 螺栓 된 여성 소켓이 포함되어 있음을 의미합니다. PN7004를 설치하려면 남성 G1⁄4" BSP 턱, 어댑터,또는 기계의 압력 선에서 직접 montage 센서의 소켓과 결합해야합니다.

많은 수압 및 정압 매니폴드는 여성 G1⁄4 "포트를 제공합니다. PN7000 (남자 스레드) 는 직접 연결 할 것이지만 PN7004 (여성 스레드) 는 남성 스레드 피팅 또는 어댑터를 필요로합니다.주문하기 전에 기계의 압력 탭에서 연결 형식을 확인.

Q4: PN7004는 PB7024와 PN7024를 대체합니다. 이것은 직접적인 교체입니까?

IFM는 PN7004를 호환 가능한 측정 범위, 출력 유형 및 프로세스 연결으로 이전 모델의 대체로 나열합니다.프로그래밍 인터페이스와 디스플레이는 이전 모델과 다릅니다..

전기 및 기계 설치는 대부분의 경우 호환되어야합니다. 배선하기 전에 원래 설비의 M12 커넥터 핀 아웃을 PN7004의 커넥터 할당과 비교하십시오.

Q5: 수압 기계 환경에 IP65가 적당합니까? 아니면 IP67가 필요합니까?

IP65는 모든 방향에서 먼지를 완전히 배제하고 물 제트로부터 보호합니다.그리고 수압 기계 환경의 전형적인 우연한 유체 노출.

IP67 (임시 잠수) 는 센서가 잠수되거나 고압 유체 침수 대상이 될 때 필요합니다.

대부분의 공기 및 수압 패널 설비에서 센서가 기계 캐비닛 내에 있거나 접근 가능한 매니폴드에 설치되어있는 경우 IP65이 충분합니다.

덤프, 트렌치 또는 유체 축적이 가능한 위치에 장착 된 센서에게는 IP67가 추가 보호를 제공합니다.
