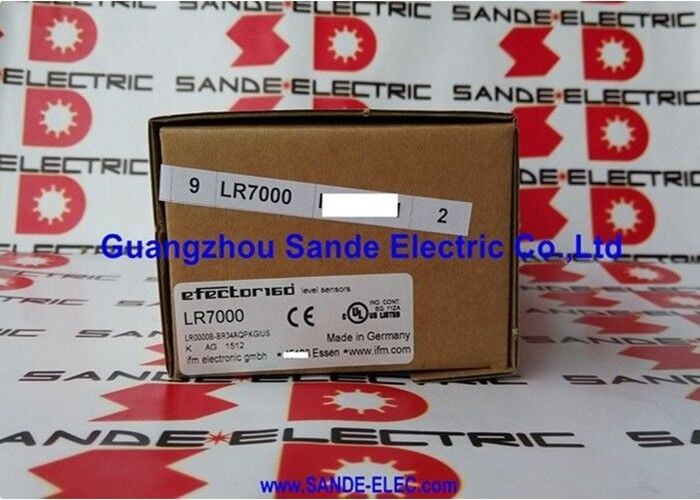

IFM 에펙터 LR7000 레벨 센서 LR7000

IFM Efector LR7000 ∙ 가이드 웨이브 레이더 연속 레벨 센서 18V DC, PNP, IP67, G3⁄4", 1600mm까지 탐사, 4자리 디스플레이

전반적인 설명

의IFM 에펙터 LR7000가이드 웨이브 레이더 (GWR) 레벨 센서로서 물, 기름, 냉각액 및 유사한 액체를 보유한 탱크 및 컨테이너의 연속 레벨 측정에 적용됩니다.

The system consists of a separate evaluation unit and a flexible probe that can be cut to the required length for the specific tank installation — anything from 100mm up to 1600mm — giving the installer a single sensor family that fits a wide range of tank geometries without stocking multiple fixed-length variants.

유도파 레이더는 LR7000이 설계된 액체 유형에 잘 맞는 측정 방법입니다.또는 액체의 표면에 충전 거동, 유도파 레이더는 액체에 잠수되는 물리적 막대나 케이블 탐사선을 따라 마이크로파 펄스를 보내죠.

펄스는 탐사선을 따라 이동하고, 공기와 액체 사이의 임피던스 변화의 지점에서 액체의 표면에서 반사되고, 트랜시버로 돌아갑니다.왜냐하면 신호는 액체의 위의 공기를 통과하는 것이 아니라 탐사선을 따라 이동하기 때문입니다., 폼, 응고 및 느린 증류는 측정에 거의 영향을 미치지 않습니다.

LR7000 평가 장치의 4자리 알파뉴메리크 LED 디스플레이는 센서 본체에 직접 측정된 레벨의 일정한 판독을 제공합니다.시동 또는 문제 해결 중에 실제 탱크 수준을 확인하기 위해 제어 시스템에 침입할 필요성을 제거합니다..

두 스위치 출력은 독립적으로 프로그래밍 할 수 있습니다. ◎ 설정 포인트, 리셋 포인트, NO/NC 극성 ◎ 전면 패널 버튼을 통해기본 구성에 필요한 외부 프로그래밍 도구가 없거나.

주요 사양

모듈형 설계: 평가 단위 + 탐사

LR7000의 평가 전자 장치와 프로브의 분리 작업은 설치와 유지보수를 간소화하는 엔지니어링 선택입니다.레이더 트랜시버 전자를 포함하는 평가 단위, 디스플레이, 프로그래밍 버튼, M12 전기 커넥터

탐사선은 G3⁄4 인치 프로세스 연결을 통해 탱크로 내려갑니다.

각 탱크에 필요한 정확한 길이로 조사를 할 수 있기 때문에, 너무 긴 조사가탐사선이 너무 일찍 끝났기 때문에 측정 범위가 줄어들지 않았습니다..

절단 끝은 반사 끝점입니다. 절단은 설치 절차의 의도적인 부분이며 수정이 아닙니다.IFM는 거짓 반사 생성하지 않는 깨끗한 끝을 보장하기 위해 절단 절차를 지정합니다..

탱크의 크기가 변하는 응용 프로그램에서 새로운 탱크가 오래된 탱크를 대체하거나 센서가 이전되는 경우 평가 단위를 변경하지 않고 탐구를 정비하거나 교체 할 수 있습니다.

이 모듈성은 탱크 구성이 주기적으로 개정되는 시설에서 전체 적응 비용을 줄입니다.

두 개의 프로그래밍 가능한 스위치 출력

LR7000은 독립적으로 구성 가능한 두 개의 스위치 출력을 제공합니다. 전형적인 탱크 레벨 모니터링 설비에서:출력 1은 레벨이 최소한의 임계값 (SP1) 이하로 떨어지면 "충전 펌프 ON" 신호를 발사합니다., 출력 2는 레벨이 최대 수준 (SP2) 에 도달하면 "오버플로우 경고"를 트리거합니다.

두 출력은 NO 또는 NC로 프로그래밍 할 수 있으며, 재배선없이 활성-높은 또는 활성-낮은 논리를 허용합니다.

스위치 출력은 M12 커넥터를 통해 PLC 디지털 입력 카드, 릴레이 모듈 또는 프로세스 제어 표시기에 직접 연결됩니다.

250 mA 출력 전류 용량 (PNP 스위칭에 대한 출력당), LR7000은 대부분의 설비에 증폭기가 개입하지 않고 표준 자동화 부하를 구동합니다.

응용 용도: 물, 기름, 냉각물

IFM는 LR7000을 물, 기름,그리고 산업용 탱크 및 컨테이너 용품의 냉각 액체 .

매우 낮은 변압기 상수 (약 1.5) 를 가진 액체는 액체의 표면에 반사 진폭을 감소시킵니다. 물, 냉각 물,그리고 대부분의 산업유는 이 임계값을 훨씬 넘어서 LR7000의 탐사선 전체에 강한 반사를 만들어냅니다..

G3⁄4 "프로세스 연결은 산업용 탱크 노즐과 시점 유리 포트에서 사용되는 표준 수컷 가닥입니다.호환 G3⁄4 "여성 스레드를 가진 탱크 윗부분에 스레드 노즐은 LR7000을 직접 받아들이고, PTFE 테이프 또는 적당한 스레드 밀폐제를 사용하여 스레드. 어댑터는 다른 연결 표준의 탱크에 IFM에서 사용할 수 있습니다.

FAQ

Q1: LR7000 프로브가 길이로 절단된 후에 재정렬되어야 합니까?

필요한 탱크 깊이로 탐사선을 절단하려면 센서의 레이더 회로를 재정렬 할 필요가 없습니다.

평가 단위는 탐사기의 설치된 길이를 기준 파라미터로 프로그래밍합니다.그리고 레벨 측정은 이 기준에 대한 반사점의 위치에서 계산됩니다..

절단 및 설치 후, 프론트 패널을 통해 탐사선 길이와 최소/최대 레벨 설정 포인트를 입력합니다. 센서의 내부 캘리브레이션은 공장 설정이며 조정할 필요가 없습니다.

Q2: LR7000은 내부 조화장치 또는 패들 믹서 장치가 있는 탱크에서 레벨을 측정할 수 있습니까?

유도파 레이더는 일반적으로 초음파 레벨 센서보다 자극에 더 잘 저항합니다. 신호가 공기를 통과하는 대신 탐사선을 따라 이동하기 때문입니다.회전하는 조동기 블레이드와 프로브 사이의 직접적인 기계적 접촉을 피해야 합니다..

탐사선을 믹터 블레이드가 들어가지 않는 탱크의 구역에 배치하십시오. 일반적으로 믹터 반대쪽 탱크 벽에 위치합니다.또는 정지 파이프 또는 가이드 파이프에서 탱크 기하학이 용기 전체에 불가피한 혼란을 일으킨 경우.

Q3: LR7000 프로브가 어떤 공정 온도를 견딜 수 있습니까?

0°C ~ +60°C의 주변 온도 사양은 평가 단위의 온도를 의미합니다.탐사선 자체는 더 높은 프로세스 온도에 적합합니다. 특정 최대 프로세스 온도에 대한 IFM의 LR7000 기술 데이터 시트를 참조하십시오., 이는 환경 등급과 다릅니다. 뜨거운 물 시스템과 같은 고온 프로세스에서는 설치 전에 탐사 재료 사양에 대한 프로세스 온도를 확인하십시오.

Q4: 두 개의 스위치 출력이 어떻게 구성되며 동일한 설정값을 공유 할 수 있습니까?

각 출력은 자체 독립적 인 설정점 (SP1, SP2) 및 리셋 포인트 (rP1, rP2) 를 가지고 있으며 전면 패널 버튼을 통해 프로그래밍 메뉴에서 구성 할 수 있습니다. 필요한 경우 동일한 값으로 설정 할 수 있습니다.일반적인 응용 프로그램은 다른 행동에 대해 다른 문턱을 사용합니다 (e예를 들어, 충전 시작 및 넘치는 경보).

각 출력은 NO 또는 NC로 독립적으로 프로그래밍 할 수 있습니다. LR 시리즈의 IO-Link 기능을 갖춘 변형은 또한 원격 파라미터화 및 프로세스 값 전송을 아날로그 데이터로 지원합니다.

Q5: LR7000은 원격 모니터링을 위한 IFM의 IO-Link 시스템과 호환되는가?

기본 LR7000은 스위칭 출력을 제공합니다. IFM의 LR 시리즈는 실시간 아날로그 수준 데이터 전송, 원격 매개 변수화,IO-Link 마스터를 통해 진단 접근.

설정을 위해 설정점 기반의 스위칭이 아닌 연속적인 아날로그 레벨 출력이 필요한 경우, 특정 LR7000 순서 코드에 IO-Link 기능이 포함되어 있는지 확인합니다.또는 LR 시리즈의 IO-Link 변종을 고려하십시오..
