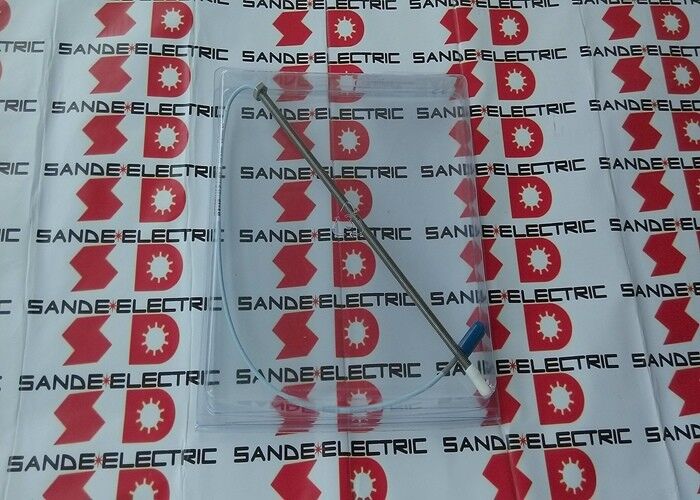

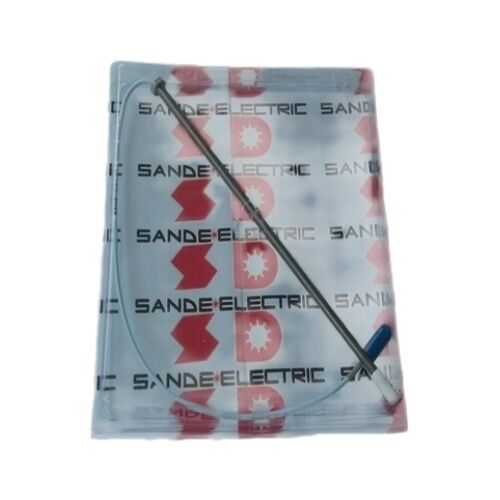

의벤틀리 네바다 330901-00-05-02-003300 XL NSv 근접 탐사시리즈의 콤팩트한 0.5인치 케이스 구성입니다. 회전 기계에서 셰프 방사선 이동의 비접촉 측정을 위한 에드디 전류 변환기입니다.
탐사 끝은 전기 전도성 샤프트 표면이 근처에서 지나가면서 교란되는 전자기장을 생성합니다. 3300 NSv 프로모시머에 의해 전압으로 변환된 교란,론드 끝과 샤프트 사이의 간격에 비례한 연속 DC 신호를 제공합니다..
3300 XL NSv 시스템은 벤틀리 네바다의 근접 변환기 플랫폼입니다. 터빈, 압축기, 펌프, 모터,그리고 다른 회전 기계, 상태 모니터링을 위해 샤프트 진동 및 위치 모니터링이 필요한 경우, 보호 및 프로세스 제어
The 330901 base model designates the standard 1/4-28 UNF threaded probe without armored cable — the configuration that fits most standard proximity probe ports machined into turbomachinery casings worldwide.
-00-05 구성의 컴팩트한 0.5 인치 케이스 길이는 장착 구멍의 깊이가 제한되어있는 설비에 특별히 설계되었습니다,탐사체 주변에 제한된 방사선 공백을 가진 설비 또는 원시 장비가 더 짧은 탐사 설계를 사용한 후 장착 위치.
0.0인치 가닥이 없는 부분 (00 접두어) 은 가닥이 있는 부분이 탐사선의 가장자리에서 뻗어 있다는 것을 의미합니다.가닥이 없는 부분의 깊이를 낭비하지 않고 얇은 가닥 포트에서 최대한의 참여.
| 매개 변수 | 가치 |
|---|---|
| 스라인 | 1/4-28 UNF (갑옷 없이) |
| 스레드 없는 길이 | 00.0 인치 |
| 사건의 길이가 | 00.5 인치 |
| 커넥터 | 미니 코아시얼 클릭록 (표준 케이블) |
| 사건 자료 | AISI 304 스테인리스 스틸 |
| 팁 자료 | PPS (폴리페닐렌 황화물) |
| 케이블 저항 | 75 Ω 동축 |
| 케이블 단열 | FEP |
| 감수성 | 200mV/mil (7.87V/mm) |
| 주파수 반응 | DC 10kHz |
| 작동 온도 | -52°C ~ +177°C |
| DC 저항 (케이블) | 4.0 ± 0.5 Ω (0.5m) |
| 최대 스레드 연대 | 00.375인치 |
| 권장 토크 | 5.1 N·m (45 in·lb) |
| 호환성 시스템 | 3300 XL NSv |
| 승인 | 표준 ( 옵션 00) |
330901-00-05-02-00 프로브는 3가지 구성 요소의 근접 변환기 시스템의 하나의 요소입니다. 프로브 자체, 프로브와 연결되는 연장 케이블,그리고 3300 XL NSv 근접시스템 (컨디셔닝 모듈).
탐사선은 회전 전류장을 생성합니다. 연장 케이블은 원시 RF 신호를 전달합니다.그리고 근접기는 격차에 의존하는 RF 신호를 캘리브레이트 된 DC 전압 출력으로 변환합니다. 일반적으로 캘리브레이트 된 먼 격차에서 -18V이며 원이 탐사 끝으로 접근 할 때 -1V로 변합니다..
이 분산 구조는 측정 포인트 (탐사) 와 전자 장치 (근접계) 를 분리합니다.
프로브에는 활성 전자 장치가 없으며 반도체 회로를 손상시킬 수 있는 -52 °C에서 +177 °C 범위에서 작동 할 수 있는 윙 코일 및 튜닝 네트워크 만 포함됩니다.
프록시모이터는 기기 껍질의 열 및 진동 환경으로부터 멀리 떨어져 더 시원하고 더 접근 가능한 패널 위치에 장착됩니다.
벤틀리 네바다의 3300 XL NSv 시스템은 3300 XL 연장 케이블과기존 설비에서 330901-00-05-02-00을 이전 330901 시리즈 탐사선과 직접 교환할 수 있도록 하는 것.
클릭록 미니 코아시얼 커넥터 ( 옵션 02) 는 표준 3300 XL 케이블 커넥터와 일치하여 필드 케이블 조립체를 수정하지 않고 탐사선을 교체 할 수 있습니다.
0.5 인치 케이스 길이는 기계 케이스 표면에서 탐사 끝까지 물리적 탐사 깊이를 결정합니다. 1/4-28 UNF 스레드로 탐사 포트에 완전히 스레드하면 0.5인치 케이스 위치 탐사 끝 0.5 인치 이하의 장착면적 ∙ 이 차원과 일치하는 셰프트 굴착 깊이에 적합합니다.
깊이 뚫린 위치에서 샤프에 도달하는 데 사용되는 더 긴 프로브 변형과는 달리 0.5 인치 케이스는 케이스 표면에 가까운 측정용입니다.
권장되는 설치 모멘트는 5.1 N·m (45 in·lb) 이며 절대 최대 7.3 N·m (65 in·lb) 이다.
최대 토크를 초과하면 스레드 변형 또는 PPS 탐사 끝의 손상이 발생할 수 있습니다.특히 중요한 것은 끝의 PPS 물질은 화학적으로 내성이 있고 기계적으로 단단하지만 과도한 회전 부하로 절단 될 것이기 때문입니다..
탐사체에 있는 Viton O-ring 밀폐는 탐사 포트에서 기름과 공정 유체에 대한 긍정적 인 밀폐를 제공합니다. 설치 전에 O-ring 상태를 검사하고 균열 또는 변형 경우 교체.
3300 NSv 시스템에서 탐사 톱과 샤프트 사이의 최적의 작동 간격은 대략 2mm (80 mils) 이다.
이 간격에서 시스템은 선형 범위의 중심 근처에서 작동하여 최대 해상도를 제공하며 열 확장 또는 샤프 기울기에서 발생하는 간격 오류에 대한 민감도를 최소화합니다.
이 격차는 스론의 축적 위치를 힌드 포트에 조정하여 설정되며, 셰프트 정지 상태에서 DC 출력 전압을 측정하여 확인됩니다.
Q1: 330901-00-05-02-00의 최적 작업 간격은 무엇이며 어떻게 설정합니까?
3300 NSv 시스템은 약 2mm (80 mils) 의 명목 간격으로 캘리브레이션됩니다.프로시모터에서 나오는 DC 출력 전압이 대략 −10V (3300 NSv 시스템에서 −18V에서 −2V 선형 범위의 중간점) 이 될 때까지 프로브를 축적으로 조절한다..
이것은 쏘드의 선형 측정 범위의 중심에 셰프트를 배치합니다.잠금 견과류와이 위치에서 탐사를 잠금하고 틈은 참조로 proximitor의 출력 전압을 사용하여 사양 내에서 확인.
Q2: 330901-00-05-02-00은 연장 케이블 없이 사용 가능합니까?
탐사선의 클릭록 미니 동축 연결 장치 (선택 02) 는 표준 3300 XL NSv 확장 케이블에 연결되며, 이는 다음으로 근접 장치에 연결됩니다.
벤치 테스트에서 연장 케이블없이 프로미시터에 프로브로 연결하는 것이 물리적으로 가능하지만, 캘리브레이트 시스템은 특정 케이블 반동으로 설계되고 특징입니다.
연장 케이블을 사용하지 않거나 벤틀리 네바다 3300 XL 사양에 맞지 않는 케이블을 사용하면 시스템 감수성과 선형 범위에 영향을 줄 것입니다.항상 현장 설치를 위해 올바른 Bently 네바다 3300 XL 연장 케이블을 사용.
Q3: 승인 사항은 옵션 00 (표준) 로 나열되어 있습니다.
표준 승인 (방향 00) 은 이 탐사 변종이 옵션 05에서 제공하는 ATEX, IECEx 또는 다른 위험 지역 인증을 추가로 탑재하지 않는다는 것을 의미합니다.위험 구역 (폭발성 대기) 에 있는 설비, 연화성 가스 또는 먼지 구역) 는 기관이 승인 한 프로브의 변형을 요구합니다.
비위험적인 기계실에서는 표준 옵션 00이 적합하며 일반 산업용을 제한 없이 포함합니다.
Q4: 330901 "NSv"와 오래된 330900 시리즈 탐사선 사이에 차이가 있습니까?
The 3300 NSv (Non-metallic Sensing surface voltage) designation identifies the probe as part of Bently Nevada's newer series with improved linearity and extended temperature range compared to the earlier 3300 standard probes.
330901 NSv 시리즈는 330900 시리즈와 동일한 1/4-28 UNF 스레드와 ClickLoc 커넥터를 사용합니다.하지만 NSv 시스템의 근접선과 연장 케이블은 NSv 프로브와 함께 사용되어야 캘리브레이션 정확성을 유지.
NSv 탐사기를 NSv가 아닌 근접기와 혼합하면 캘리브레이션 오프셋이 발생할 수 있습니다.
Q5: 이 탐사선이 정확하게 측정할 수 있는 막대면 속도는 얼마일까요?
The 3300 XL NSv proximity system's DC to 10 kHz frequency response means it accurately captures vibration and displacement at frequencies up to 10 kHz — comfortably covering all mechanical vibration frequencies encountered in industrial turbomachinery from sub-synchronous to very high-order harmonics.
프로브 자체는 기계적 속도 제한이 없습니다. 샤프트 표면이 프로브의 선형 범위 내에 있는 한 작동합니다.
10,000 RPM 이상 작동하는 기계의 경우, 더 높은 순위의 진동 신호의 주파수 함량은 시스템의 대역폭에 접근할 수 있습니다.하지만 기본 하모닉과 하위 하모닉은 측정 범위 내에서 완전히 유지됩니다..
