제품 상세 정보:
|
| 상태: | 신공장씰(NFS) | 품목 번호: | E3JM-DS70M4T |
|---|---|---|---|
| 기원: | 일본 | ||
| 강조하다: | 광전기 산업 자동화 센서,광전력 SMC 공기 회전 액추에이터,스위치 산업 자동화 센서 |
||

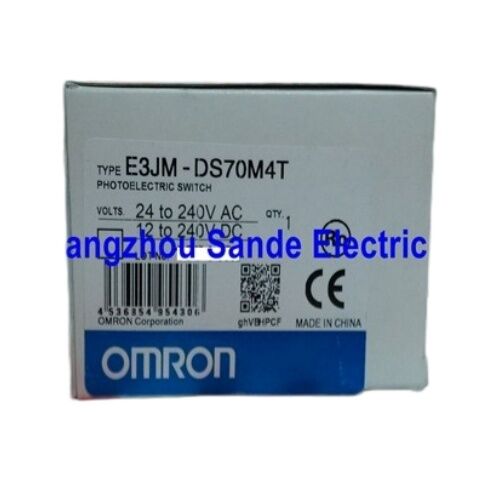

브랜드:옴론
시리즈:E3JM
부문 번호:E3JM-DS70M4T(또한 E3JMDS70M4T / E3JM-DS7OM4T로 참조)
종류:내장 전원 공급 광 전기 스위치 센서
재고 중 ∙ 전 세계 신속 한 배송
대부분의 광전기 센서는 미리 결정하도록 요청합니다. AC 또는 DC?옴론 E3JM-DS70M4T그렇지 않습니다. 전력 공급 범위가12~240V DC그리고24~240V AC, 그것은 모든 시설의 거의 모든 제어판에 직접 연결됩니다 전압 일치, 특별한 전원 공급, 추가 하드웨어가 없습니다.그 유연성만으로도 E3JM 제품군에서 가장 실용적인 감지 솔루션 중 하나입니다..
a를 추가합니다700mm 분산 반사 감지 범위, 내장된 릴레이 출력, 그리고 조절 가능한 지연으로 선택 가능한 타이머 기능, 그리고 당신은 상자 바로 밖으로 객체 탐지 작업의 넓은 범위를 처리하는 센서를 가지고 있습니다.
아래의 모든 데이터는 Omron의 공식 E3JM 데이터 시트 (CSM_E3JM_DS_E_12_6) 에서 직접 출처되었습니다.
| 매개 변수 | 사양 |
|---|---|
| 감지 방법 | 분산 반사 |
| 거리 감지 | 700 mm (백색 종이, 200 × 200 mm 기준 목표) |
| 빛의 근원 | 적외선 LED, 940nm 파장 |
| 전원 공급 전압 | 12 ~ 240 VDC ±10%, 파동 (p-p) 최대 10% / 24 ~ 240 VAC ±10%, 50/60 Hz |
| 전력 소비 | 최대 2W |
| 제어 출력 | 릴레이 (SPDT): 250 VAC, 3A (cosφ=1) 최대. / 5 VDC, 10 mA 분. |
| 동작 모드 | 켜고/막고 (스위치 선택) |
| 반응 시간 | 최대 30ms (운동 또는 재설정) |
| 타이머 기능 | ON-Delay / OFF-Delay / 단발 지연 (DIP 스위치 선택) |
| 타이머 지연 범위 | 0.1~5초 (조정 가능) |
| 다른 여행 | 센싱 거리의 최대 20% |
| 주변 조명 ( 수신기) | 선발등: 최대 3,000 lx |
| 작동 온도 | -25°C ~ 55°C (빙상화 또는 응축이 없습니다) |
| 저장 온도 | -30°C ~ 70°C |
| 작동 습도 | 45% ~ 85% RH (집화 없이) |
| 저장 습도 | 35% ~ 95% RH (집화 없이) |
| 단열 저항 | 500 VDC에서 20 MΩ 분 |
| 다이 일렉트릭 강도 | 2,000 VAC, 50/60 Hz 1분 동안 |
| 진동 저항 (파괴) | 10에서 55 Hz, 1.5mm의 이중 진폭, X/Y/Z에서 각각 2시간 |
| 충격 저항성 (파괴) | 500m/s2, 각 3번 X/Y/Z 방향으로 |
| 충격 저항성 (장애) | 100m/s2, 각 3번 X/Y/Z 방향으로 |
| 보호 정도 | IEC 60529:IP66 |
| 릴레이 수명 | 50,000,000 작업 분 (18,000 번/시간) |
| 릴레이 수명 전기 | 100,000 작업 분 (1,800 번/시간) |
| 연결 방법 | 터미널 블록 |
| 유도선 스레드 크기 | PF 1/2 |
| 사건 자료 | ABS |
| 렌즈 재료 | 메타크릴 樹脂 |
| 표지물 | 폴리카보네이트 |
| 무게 (포고) | 약 160g |
| 액세서리 포함 | 장착 받침대 (스크루와 함께), 견과류, 단말기 보호 덮개, 케이블 연결 견과류, 사용 설명서 |
E3JM-DS70M4T의 "T"는 내장 타이머를 나타냅니다. 그리고 그것이 실제로 공장 바닥에서 가능하게 하는 것을 이해하는 것이 중요합니다.
DIP 스위치에 의해 선택되는 세 가지 모드가 있습니다.
ON 지연- 출력은 설정된 지연 기간 동안 객체가 존재할 때까지 켜지지 않습니다. 빠르게 움직이는 객체 또는 진동으로 인한 거짓 검출을 필터링하는 데 유용합니다.만약 어떤 것이 센서 앞에 지나가고 지연이 만료되기 전에 사라진다면, 출력은 절대로 발사되지 않습니다.
오프 지연이 출력은 물체가 감지 구역을 떠난 후 정해진 시간 동안 활성화됩니다. 예를 들어 짧은 출력 보유가 필요한 응용 프로그램에서 일반적입니다.하류 게이트를 조금 더 길게 열어두는 것, 또는 거부 메커니즘에 신호를 유지.
한 발의 지연- 출력 펄스는 객체가 감지 구역에 얼마나 오래 머무르든 일정 기간 동안 발생한다. 크기와 속도가 다른 물체로부터 일관된 출력 펄스를 생성하는 데 유용하다.
지연 시간은01초 5초센서에 있는 잠재미터를 통해. 타이머가 장착된 모델에서, 타이머 기능은 항상 활성화되어 있고, 비활성화될 수 없다는 점에 유의하십시오.
E3JM-DS70M4T는IEC 60529에 따른 IP66 등급분해: 첫 번째 숫자 (6) 는 방아쇠가 완전히 먼지 뚫린다는 것을 의미합니다.두 번째 숫자 (6) 는 어떤 방향 에서든 강력한 물 제트 에 견딜 수 있다는 의미.
실질적으로 이 센서는 세척 환경, 비에 노출된 야외 설비, 먼지 가공 또는 깎는 부위를 처리할 수 있습니다.그리고 식품 가공 라인에서 장비의 일상적인 튜브 다운이 표준입니다.잠수용은 아니지만 가혹한 환경에서 표면 장착을 위해 IP66가 실제 환경의 대다수를 커버합니다.
모든 E3JM-DS70M4T 선박은켜고 있는 빛그리고다크 ON센서 몸의 DIP 스위치를 통해 작동합니다. 도구가 필요하지 않습니다. 별도의 모델은 주문 할 수 없습니다.
램프 켜기 (L-ON):릴레이 출력은 센서가 반사된 신호를 감지 할 때, 즉 감지 영역에 물체가있을 때 활성화됩니다. 이것은 대부분의 응용 프로그램이 표준 물체 검출에 사용하는 모드입니다.
암흑 켜기 (D-ON):회전 출력은 반사 신호가없는물체가 검출되지 않을 때.이 모드는 부족한 부품을 탐지하거나 재료 흐름의 빈틈이나 중단에 대한 모니터링 또는 물체의 부재가 의미있는 이벤트인 모든 응용 프로그램에서 사용됩니다.
현재 작동 모드는 센서 하우스에 있는 빨간색 표시 LED로 표시됩니다.
A단회 조절기센서 몸에서 감지 감도를 제어하여 700mm 범위 내에서 감지 거리를 정밀 조정 할 수 있습니다.이것은 반사력이 낮은 물질과 작업 할 때 유용합니다., 매트 표면, 또는 반투명한 재료에서 기본 민감도를 높여야 할 수 있습니다.또한 의도된 감지 구역 너머의 배경 물체를 감지하는 것을 피하기 위해 효과적인 감지 거리를 의도적으로 줄일 수 있습니다.
유니버설 전압, IP66 보호, 릴레이 출력 및 내장 타이머의 조합은 E3JM-DS70M4T를 광범위한 응용 분야에 잘 맞게 만듭니다.
컨베이어 및 부품 현존 감지- 프로세스 단계를 시작하기 전에 스테이션에 부품이 있는지 확인하고, 소규모 진동이나 부품 반사를 무시하기 위해 ON 지연 필터링을 사용합니다.
여행 종료 및 위치 감지기계 요소가 홈 또는 제한 위치에 도달 할 때 감지합니다. 리레 출력이 안전 또는 제어 회로에 직접 연결됩니다.
충전 수준 및 물질 탐지- 충분한 반사성을 가진 물질을 위해 비나 또는 홉퍼 충전 수준을 모니터링하고 레벨이 범위를 벗어날 때 경보 또는 컨베이어 정지 장치가 작동합니다.
포장 및 라벨링 라인제품 공백, 누락 된 라벨 또는 없는 패키지를 타이머 모드로 감지하여 하류 카운터 또는 PLC에 대한 일관된 출력 펄스를 생성합니다.
야외 및 열악한 환경 시설- 야외 기계, 농업 장비 정지 또는 날씨 및 먼지 노출이 일상적인 작동 조건인 노출된 장착 장소
E3JM-DS70M4T는터미널 블록∙ 연결 장치가 필요하지 않습니다. Omron은0.3 mm2케이블 외부 지름 6~8mm
리레 출력은SPDT (일극식 두 배 투어), 평상시 개방 (NO) 및 평상시 폐쇄 (NC) 접촉을 동시에 제공 합니다.오프셋 전환 중 NO와 NC 사이 사이의 릴레이 접촉 간섭을 방지하기 위해 부하에 전압 억제기가 적용되어야합니다.이것은 Omron의 E3JM 시리즈의 설치 문서에 명시적으로 언급되어 있습니다.
E3JM-DS70M4T는 다른 지역 배선 표준에 맞게 3 개의 유도 스레드 변형으로 제공됩니다.
| 모델 | 유도선 | 참고문서 |
|---|---|---|
| E3JM-DS70M4T | PF 1/2 | 표준 국제 모델 |
| E3JM-DS70M4T-G | PG 135 | 유럽 / DIN 설비 |
| E3JM-DS70M4T-US | 제2차 세계 대전 | UL 목록에 포함된 북미 설비 |
세 가지 버전 모두 동일한 감지 및 전기 사양을 공유합니다.
Q1: E3JM-DS70M4T는 같은 설비에서 AC와 DC로 모두 전원을 공급할 수 있습니까?
네, 이것은 센서의 결정적인 특징 중 하나입니다.12~240V DC그리고24~240V AC같은 단말기에서, 전원 공급 연결의 극성 민감도가 없습니다.이것은 특히 패널 전압이 기계 간에 변하거나 같은 센서 모델이 AC 및 DC 응용 프로그램 모두를 위해 저장되어야하는 시설에서 유용합니다.내부 스위칭이 필요하지 않습니다. 센서는 두 전압 유형을 원생적으로 처리합니다.
Q2: E3JM-DS70M4T와 E3JM-DS70M4 (T 없이) 의 차이점은 무엇입니까?
의T 후속자가 포함 된 것을 나타냅니다내장 타이머 기능. E3JM-DS70M4 (T가 없습니다) 는 타이밍 기능이없는 표준 릴레이 출력 확산 센서입니다. E3JM-DS70M4T는 DIP 스위치로 선택할 수 있는 ON-delay, OFF-delay 및 일샷 지연 모드를 추가합니다.0에서 조절할 수 있는 지연시간.1에서 5 초. T 모델에서 타이머는 항상 활성화됩니다. 회피 할 수 없습니다. 응용 프로그램이 즉각적이고 지연되지 않은 출력 응답을 필요로하는 경우, T가 아닌 변형은 올바른 선택입니다.
Q3: E3JM-DS70M4T는 전체 700mm 감지 거리에서 어떤 물체를 감지할 수 있습니까?
700mm 감지 거리는200 × 200mm의 화이트 페이퍼 타겟이 조건은 Omron의 공식 데이터 시트에서 사용되는 표준 참조 조건입니다. 더 어두운 또는 반사력이 약한 재료의 경우 효과적인 감지 거리는 더 짧을 것입니다.옴론의 공개된 감지 대상이거리 곡선에서 검은색 탄소 표면과 SUS (무화강) 는 흰색 종이에 비해 효과적 범위를 현저히 줄이는 것을 보여줍니다. 알루미늄 필름과 같은 반사율이 높은 표적의 경우,효과적 범위는 백서 기준에 가깝거나 그 이상입니다.어두운 물체, 매트 물체 또는 작은 물체를 감지 할 때 센서를 최대 700mm보다 더 가까이 설정하고 감지 신뢰성을 최적화하기 위해 민감도 조절기를 사용하는 것이 좋습니다.
Q4: 단말기 블록 연결을 사용하면 배선 후 IP66 등급이 유지됩니까?
IP66 무결성은 적절한 설치에 달려 있습니다. 센서의 유도 입구와 커버는단단히 꽉 꽉배선을 꽂은 후 밀폐된 칸막이를 유지하도록옴론은 IP66 등급을 유지하기 위해 커버가 단단히 고정되어야한다고 명시합니다. 느슨한 커버 또는 부적절하게 설치된 유도 장착이 밀폐를 손상시킬 수 있습니다.또한 Omron은 케이블 입구에서 적절한 밀폐를 보장하기 위해 6 ~ 8mm의 외부 지름의 케이블을 사용하는 것이 좋습니다. 표준 (PF1/2) 모델의 경우,케이블 연결 견과류는 패키지에 제공됩니다.; UL 목록 (- US) 모델에는 이러한 견과류가 포함되지 않는다는 점에 유의하십시오.
Q5: E3JM-DS70M4T 출력이 PLC 입력에 직접 연결될 수 있나요?
E3JM-DS70M4T는릴레이 출력트랜지스터 또는 SSR 출력 대신. 릴레 접촉은 전압 무인 they 그들은 정형 한계 (250 VAC, 3A 최대 / 5 VDC, 10 mA 미니) 내에서 AC 또는 DC 부하를 전환 할 수 있습니다.PLC 디스크리트 입력 연결, 릴레이 접촉은 PLC 입력의 공급 전압과 함께 연속으로 배선 될 수 있으며, 깨끗하고 고립 된 스위칭 신호를 제공합니다. 30ms 응답 시간은 대부분의 PLC 스캔 응용 프로그램에 적합합니다.더 빠른 응답을 요구하는 애플리케이션, DC SSR 변종 (E3JM-DS70S4T) 은 5ms 작동/리셋 시간을 제공하며 대신 고려되어야합니다.
