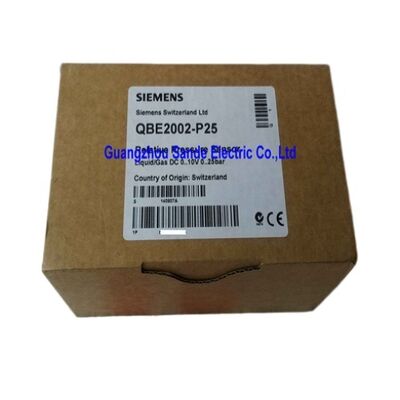

물 파이프 압력 센서 QBE2002-P25 QBE2 002-P25 QBE2002-P25

Siemens QBE2002-P25 | 압력 센서 — 0–25 bar, DC 0–10V, 압전 저항식, 세라믹 다이어프램, HVAC

개요

Siemens QBE2002-P25은 Siemens Building Technologies의 압전 저항식 압력 센서로, 0~25 bar 범위를 측정하며 선형 DC 0–10V 출력을 제공합니다. 이 제품은 1~40 bar의 다양한 측정 변형을 포함하는 QBE2002 시리즈 중 가장 높은 범위의 모델입니다.25 bar (362.6 psi / 2.5 MPa)에서 이 센서는 HVAC 유압 회로의 고압 영역에 사용됩니다. 즉, 지역 난방망, 고층 건물 급수 라이저, 증기 시스템 및 가압 냉동기 회로 등 10 또는 16 bar 모델로는 부족한 경우에 적합합니다.측정 원리는 압전 저항식이며 세라믹 다이어프램을 사용합니다. 이는 두꺼운 필름 하이브리드 기술로, 변형 감지 저항기가 고순도 Al₂O₃ 세라믹 디스크에 직접 스크린 인쇄되고 고온에서 소성됩니다.

이 직접 증착 방식은 QBE2002의 장기적인 안정성의 원천입니다. 감지 요소와 다이어프램 사이에 접착제가 없어 수년간의 온도 순환에도 크리프, 박리 또는 특성 변화가 발생하지 않습니다.

측정된 압력은 세라믹 디스크를 변형시키고, 저항 네트워크는 비례적으로 저항이 변하며, 온보드 전자 장치는 브리지 출력을 0–10V 신호로 조정합니다.

스테인리스 스틸 1.4404 (AISI 316L) 압력 연결부는 HVAC 회로의 물, 글리콜 및 증기 매체에 대한 부식을 방지합니다.

연결 인터페이스의 FPM 불소 고무 씰은 표준 HVAC 공정 유체와 호환되는 내화학성을 제공합니다. 1.5m 사전 배선 케이블은 추가 커넥터 하드웨어 없이 컨트롤러 또는 현장 배선에 직접 연결됩니다.

주요 사양

매개변수

값

범위 전체에 걸쳐 스케일링이 선형적이므로, 컨트롤러 소프트웨어 구성에서 측정 범위 (0–25 bar)와 0–10V 신호 유형을 입력하면 압력 값을 올바르게 표시하고 처리할 수 있습니다.

실제로 많은 HVAC 유압 회로는 25 bar 상한선보다 훨씬 낮은 압력에서 작동합니다. 일반적인 냉수 시스템은 6–12 bar에서 작동하며 센서 출력 범위의 하위 부분만 사용합니다.

이는 일반적인 절충입니다. 25 bar 범위는 간헐적인 압력 상승에 대한 안전 여유를 제공하며 다양한 HVAC 설치 유형에 걸쳐 사용되는 동일한 범위이지만, 상위 범위에 거의 도달하지 않는 시스템의 경우 컨트롤러 입력에서 해상도가 일부 희생됩니다.

낮은 압력에서 더 높은 해상도가 필요한 경우, QBE2002-P10 (0–10 bar) 모델은 압력 범위의 절반에 걸쳐 동일한 출력 범위를 제공합니다.

후속 모델 안내: QBE2003-P25

QBE2002-P25은 단종되었습니다. QBE2003-P25은 호환되는 공급 전압 및 0–10V 출력을 갖춘 동일한 0–25 bar 범위를 커버하지만, 다른 하우징과 QBE2002의 사전 배선 케이블 대신 DIN EN 175301-803-A 플러그 연결을 사용합니다.

QBE2002-P25에서 QBE2003-P25으로 전환하는 설치의 경우 배선 종단 차이를 해결해야 합니다. 측정 및 출력 신호 호환성으로 인해 컨트롤러 구성은 변경되지 않은 상태로 유지될 수 있습니다.

자주 묻는 질문

Q1: QBE2002-P25은 음압 (진공)을 측정할 수 있습니까?

아니요. QBE2002-P25은 0~25 bar의 게이지 압력을 측정합니다. 이는 대기에 기준한 상대 압력 센서입니다.

0V 출력은 대기압 (0 게이지)에 해당하고, 10V는 25 bar 게이지에 해당합니다. 대기압 이하 (진공) 측정은 포함하지 않습니다.

진공 모니터링을 위해서는 음의 게이지 압력을 포함하는 범위를 가진 센서가 필요합니다.

Q2: QBE2002-P25이 손상 없이 견딜 수 있는 최대 과압은 얼마입니까?

Siemens는 정격 측정 범위 이상의 QBE2002 시리즈에 대한 최대 허용 과압을 명시합니다. 정확한 값은 Siemens QBE2002-P 기술 데이터 시트에 명시되어 있습니다.

유압 및 공압 설치에서 밸브 닫힘, 펌프 시작 및 부하 변경 중 시스템 압력 과도 현상이 이 과압 한계 내에 있는지 확인하는 것이 중요합니다. 최대치를 초과하는 지속적이거나 반복적인 초과는 영점 편이 또는 영구적인 센서 손상을 유발할 수 있습니다.

Q3: QBE2002-P25에 필요한 공급 전압은 무엇입니까?

QBE2002-P 시리즈는 Siemens HVAC 컨트롤러 및 보조 공급 출력과 함께 사용하도록 설계되었습니다.

정확한 공급 전압 사양은 QBE2002-P25에 대한 Siemens 제품 데이터 시트에 나와 있습니다.

설치 전에 이를 확인해야 합니다. 특히 QBE2002에서 QBE2003 모델로 업그레이드할 때 두 시리즈의 공급 사양이 다를 수 있으므로 주의해야 합니다.

Q4: QBE2002-P25은 QBE2003-P25과 상호 교환 가능합니까?

측정 범위 (0–25 bar) 및 출력 신호 (0–10V)는 두 모델 간에 호환되며, 후속 모델에 따르면 공급 전압도 호환됩니다. 그러나 하우징 치수와 전기 연결 형식은 다릅니다. QBE2003-P25은 QBE2002-P25의 사전 배선 케이블 대신 DIN EN 175301-803-A 플러그를 사용합니다.

어댑터 케이블이나 현장 종단 재배선 없이는 1:1 물리적 교체가 보장되지 않습니다. 설치 전에 항상 교체 제품의 기술 데이터를 확인하십시오.

Q5: FPM 씰링이란 무엇이며, HVAC 시스템의 글리콜 부동액 혼합물에 적합합니까?

FPM (불소 고무, Viton과 같은 상표명으로도 판매됨)은 물, 수용액, 증기, 글리콜 및 대부분의 탄화수소 유체에 대한 우수한 내성을 가진 합성 고무입니다.

광범위한 온도 범위에서 냉수 및 난방 회로에 사용되는 물-글리콜 혼합물과 호환되므로 HVAC 압력 센서의 표준 씰 재질입니다.

FPM은 특정 케톤, 저분자량 에스테르 및 특정 아민과는 호환되지 않습니다. 이러한 물질은 일반적인 HVAC 시스템에서는 일반적으로 발견되지 않습니다.
