| 원래 장소 | 독일 |
| 브랜드 이름 | SIMENS |
| 인증 | CE ROHS |
| 모델 번호 | 3RG4024-0KB00 |

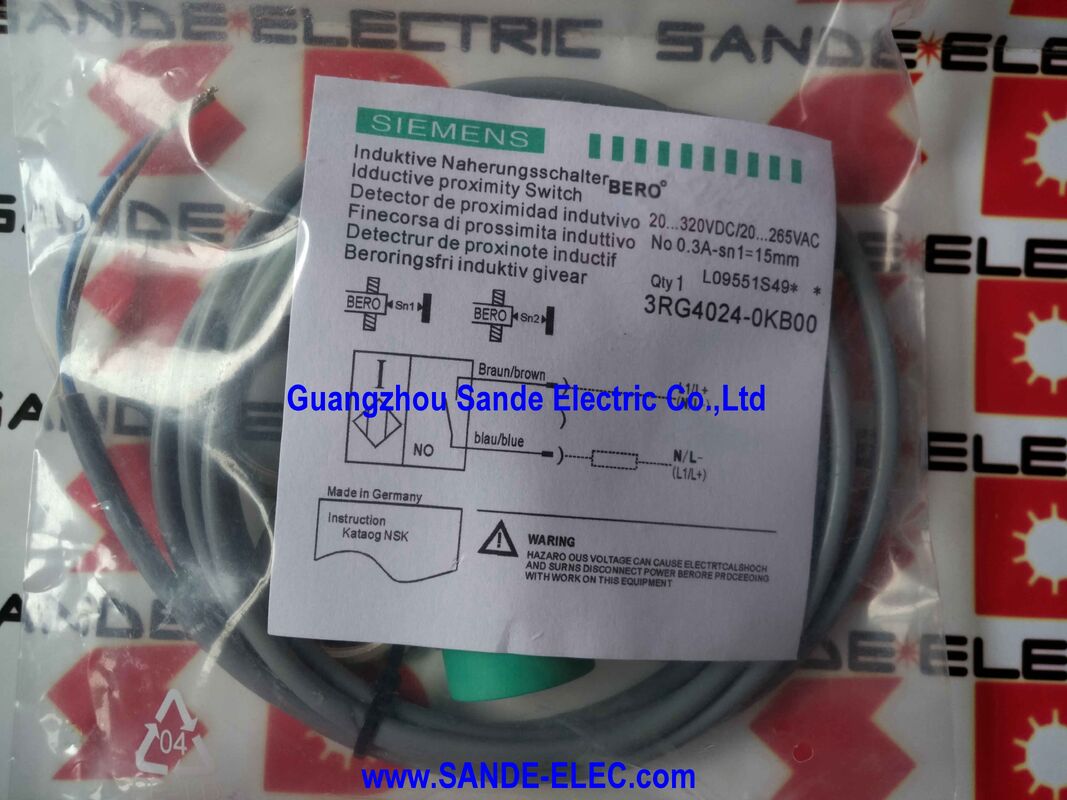

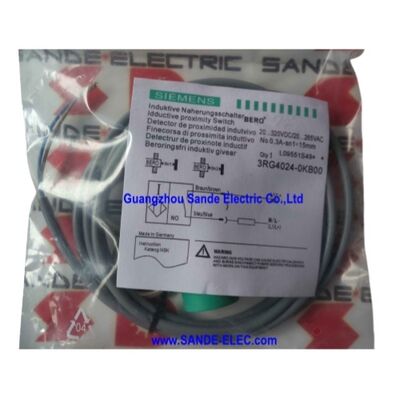

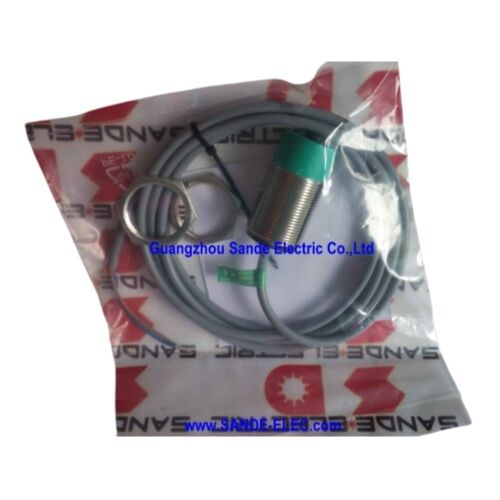

3RG4024-0KB00-PF는 산업 자동화 시스템에서 금속 대상물을 비접촉식으로 감지하도록 설계된 유도 근접 센서입니다.
가장 실용적인 장점은 전기적 유연성입니다. 이 모델은 넓은 전압 범위에서 AC 및 DC 작동을 모두 지원하므로 혼합 제어 환경, 레거시 장비 및 저전압 전용 센서가 적합하지 않은 교체 프로젝트에 유용합니다.
기계 제작 관점에서 볼 때, 이것은 경량 범용 근접 스위치가 아닌 중부하 산업용 감지 장치입니다.
공식 데이터는 이를 다음과 같이 식별합니다.원통형 M30, 비매립형센서이며15.0mm 정격 작동 거리, 2선 AC/DC 출력, 그리고300mA 정격 작동 전류입니다. 이러한 특성은 컨베이어, 포장 라인, 공작 기계, 이송 시스템 및 긴 작동 주기 동안 안정적인 금속 감지가 필요한 산업 제어 장치와 같은 장비에 적합합니다.
환경 성능 또한 공장 사용에 적합합니다. 공식 데이터시트는 다음을 명시합니다.IP67 보호, 스테인리스 스틸 하우징, -25 ~ +85°C 주변 작동 온도, 그리고 정의된 충격 및 진동 저항. 일상적인 생산 서비스에서 이러한 기능은 먼지, 습기, 기계 진동 및 반복적인 사이클링에 노출된 영역에서 안정적인 스위칭과 더 긴 서비스 수명을 지원하는 데 도움이 됩니다. Pepperl+Fuchs는 또한 후속 제품이 사용 가능하다는 점을 나타내며, 이는 장기적인 유지 보수 계획에 유용합니다.
| 항목 | 사양 |
|---|---|
| 모델 | 3RG4024-0KB00-PF |
| 센서 유형 | 유도 센서 |
| 하우징 스타일 | 원통형 M30 |
| 장착 | 비매립형 |
| 정격 작동 거리 (sn) | 15.0 mm |
| 유효 작동 거리 (sr) | 13.5 ... 16.5 mm |
| 보장 작동 거리 (sa) | 12.15 mm |
| 표준 대상 | 연강, 45 × 45 × 1 mm |
| 반복 정확도 | 0.4 mm |
| 히스테리시스 | 0.04 ... 3.30 mm |
| 정격 작동 전압 (Ue) | 230 V AC/DC |
| 작동 전압 범위 (UB) | 20 ... 320 V DC / 20 ... 265 V AC |
| 출력 유형 | 2선 AC/DC |
| 정격 작동 전류 (Ie) | 300 mA |
| 출력 전압 강하 (Ud) | 최대 8.0 V |
| 오프 상태 전류 | 1.5 mA |
| 작동 주기 주파수 | DC: 2200 Hz / AC: 25 Hz |
| 가용 전 지연 시간 | 100 ms |
| 보호 등급 | IP67 |
| 주변 온도 범위 | -25 ... +85 °C |
| 하우징 재질 | 스테인리스 스틸 |
| 최대 케이블 길이 | 100 m |
| 제조업체 지정 후속 모델 | NBB15-30GM50-US |
Q1: 3RG4024-0KB00은 무엇을 감지합니까?
이 센서는 금속 물체를 비접촉식으로 감지하도록 설계되었습니다. 산업 시스템에서는 일반적으로 직접적인 기계적 접촉이 바람직하지 않은 위치 감지, 부품 존재 감지, 기계 시퀀스 제어 및 이송 또는 컨베이어 모니터링에 사용됩니다.
Q2: 넓은 AC/DC 전압 범위가 중요한 이유는 무엇입니까?
넓은 전압 범위는 이 모델의 가장 강력한 판매 포인트 중 하나입니다. 20~320V DC 또는 20~265V AC에서 작동할 수 있으므로 제어 아키텍처가 다양하거나 유지 보수 팀이 전기 시스템을 재설계하지 않고도 이전 산업 회로에서 작동하는 센서가 필요한 애플리케이션에 적합합니다.
Q3: 이 센서는 열악한 산업 환경에 적합합니까?
예. 공식 데이터에는 IP67 보호, 스테인리스 스틸 하우징, 11ms 동안 30g의 충격 저항, 1mm 진폭에서 10~55Hz의 진동 저항, -25~+85°C의 주변 작동 범위가 나열되어 있습니다. 이러한 수치는 먼지, 습기, 진동 및 반복적인 기계 사이클링이 정상 작동의 일부인 생산 환경에 적합합니다.
Q4: 설치 중 엔지니어가 주의해야 할 사항은 무엇입니까?
이것은 비매립형 M30 센서이므로, 적절한 감지 성능을 유지하기 위해 주변 금속 주변의 장착 공간을 존중해야 합니다. 엔지니어는 또한 제어 회로에 통합하거나 이전 장비에 레트로핏할 때 2선 AC/DC 출력 동작, 300mA 부하 용량 및 출력 전압 강하를 고려해야 합니다.
Q5: 이 모델은 여전히 교체 작업에 유효한 선택입니까?
예, 특히 원래 기계 사양이 이 특정 장치 유형을 요구하는 경우에 그렇습니다. Pepperl+Fuchs는 후속 제품이 사용 가능하다는 점을 언급하며, 이는 구매자가 장기적인 소싱을 계획하는 데 도움이 되는 동시에 유지 보수 및 예비 부품 일치를 위해 3RG4024-0KB00-PF를 올바르게 식별할 수 있도록 합니다.
