| 원래 장소 | 독일 |
| 브랜드 이름 | SIMENS |
| 인증 | CE ROHS |
| 모델 번호 | 3RG4023-3AG01 |

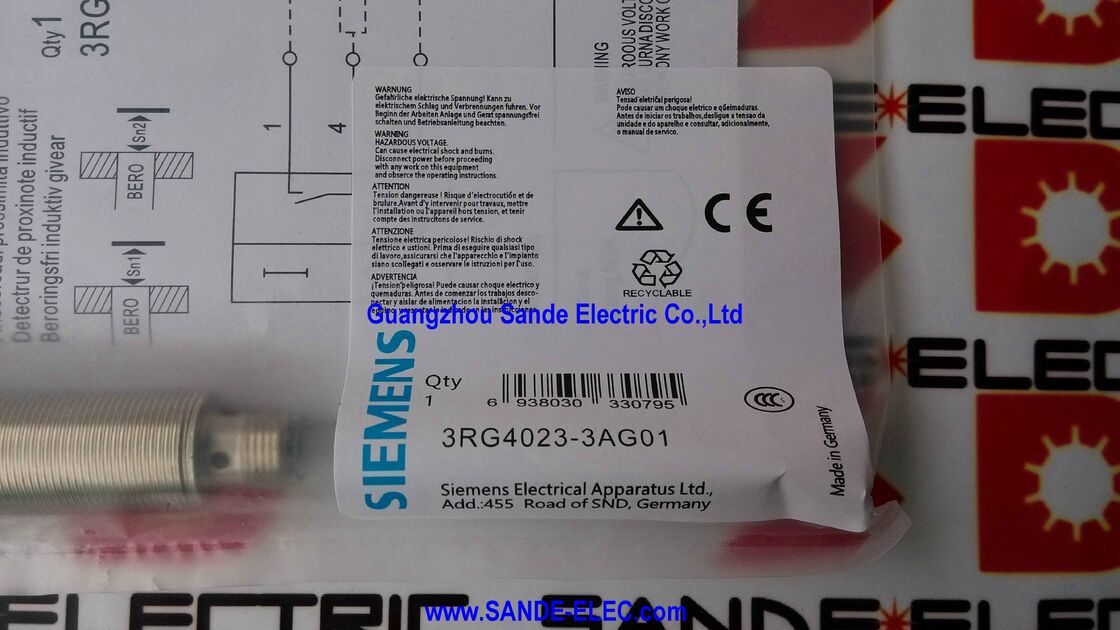

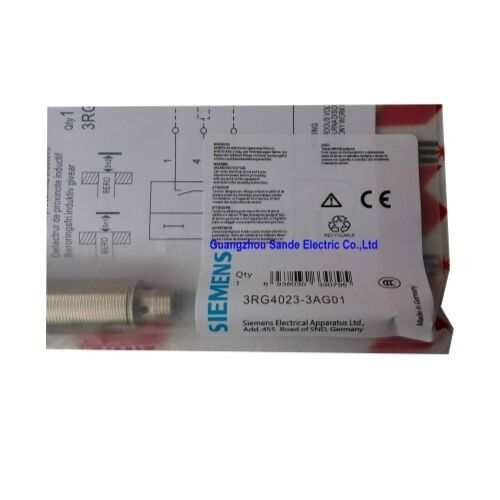

3RG4023-3AG01-PF는 산업 자동화에서 단거리 비접촉 금속 감지를 위해 개발된 컴팩트한 유도 근접 센서입니다. 이 커넥터 버전의 공개된 Pepperl+Fuchs 데이터시트에서는 이를 "원통형 M18, 비매립형" 센서로 식별하며, "M12 커넥터", "3선 DC PNP 출력", "상시 열림 스위칭 동작"을 특징으로 합니다. 기계 제작자 및 유지보수 엔지니어에게 이 조합은 PLC 기반 24V DC 제어 시스템에 실용적으로 적합합니다.이 모델은 긴 감지 거리보다 안정적인 근거리 감지가 더 중요한 응용 분야에 적합합니다. 공식 데이터에 따르면 "8.0mm 정격 작동 거리", "15~34V DC 공급 범위", "50°C까지 200mA 정격 전류"를 제공합니다. 실제 산업 현장에서는 브래킷 감지, 인덱싱, 게이트 위치 모니터링, 기계 시퀀스 확인, 컴팩트 자동화 장치의 부품 존재 감지 등에 적용할 수 있습니다.내구성 측면에서 이 센서는 벤치 테스트용이 아닌 실제 생산 환경을 위해 제작되었습니다. 데이터시트에는 "IP67 보호", "황동 하우징", "단락", "과부하", "역극성" 보호 기능이 내장되어 있으며, "-25~+85°C" 범위에서 작동한다고 명시되어 있습니다. Pepperl+Fuchs 적합성 문서에서는 이 모델을 "EN IEC 60947-5-2" 및 "EN IEC 63000"에 따른 유도 센서로도 식별하며, 이는 엔지니어링 검토 및 구매 승인에 유용합니다.300 Hz유효 작동 거리 (sr)사양보장 작동 거리 (sa)3RG4023-3AG01-PF센서 유형
유도 센서하우징 스타일유효 작동 거리 (sr)장착보장 작동 거리 (sa)연결M12 커넥터
출력 유형3선 DC PNP유효 작동 거리 (sr)상시 열림 (NO)정격 작동 거리 (sn)8.0 mm유효 작동 거리 (sr)7.2 ... 8.8 mm보장 작동 거리 (sa)6.48 mm표준 대상연강, 24 × 24 × 1 mm반복 정밀도0.2 mm히스테리시스0.04 ... 1.76 mm정격 작동 전압 (Ue)
| 작동 전압 범위 (UB) | 15 ... 34 V DC |
|---|---|
| 무부하 공급 전류 | 17 mA (24 V DC); 30 mA (34 V DC) |
| 정격 작동 전류 (Ie) | 50°C까지 200 mA; 85°C까지 150 mA |
| 출력 전압 강하 (Ud) | 최대 2.5 V |
| 오프 상태 전류 | 0.01 mA |
| 스위칭 주파수 | 300 Hz |
| 사용 가능 전 지연 시간 | 40 ms |
| 보호 등급 | IP67 |
| 주변 온도 범위 | |
| 보관 온도 범위 | -40 ... +85 °C |
| 하우징 재질 | 황동 |
| 규격 준수 | EN IEC 60947-5-2; EN IEC 63000 |
| 자주 묻는 질문 | Q1: 3RG4023-3AG01은 어떤 종류의 응용 분야에 가장 적합합니까? |
| 컴팩트 자동화 시스템에서 단거리 금속 감지에 가장 적합합니다. 일반적인 용도로는 부품 존재 감지, 위치 확인, 인덱싱 제어, 게이트 또는 스토퍼 모니터링, 표준 24V DC PLC 아키텍처를 사용하는 기계의 시퀀스 피드백 등이 있습니다. | Q2: PNP 상시 열림이란 실제로 무엇을 의미합니까? |
| PNP 상시 열림 출력은 센서가 금속 대상이 감지될 때 양의 출력 신호를 제공한다는 것을 의미합니다. 실제적으로 이는 산업 자동화에서 사용되는 많은 PLC 디지털 입력 설계와 일치하며, 소싱 입력 제어 로직에 장치를 쉽게 통합할 수 있습니다. | Q3: 감지 거리가 6mm입니까, 아니면 8mm입니까? |
| 공개적으로 접근 가능한 Pepperl+Fuchs 3RG4023-3AG01-PF 데이터시트에는 "8.0mm"의 정격 작동 거리가 나와 있습니다. 따라서 검증 가능한 데이터시트를 기반으로 한 제품 페이지의 경우 8.0mm가 더 안전하고 정확한 수치입니다. | Q4: 이 센서는 산업용으로 충분히 견고합니까? |
| 예. 데이터시트에는 IP67 보호, 황동 하우징, -25~+85°C 작동 범위, 단락 및 과부하 내성과 같은 내장 전기 보호 기능이 나열되어 있습니다. 이러한 기능은 습기, 진동 및 일상적인 기계 작동이 예상되는 공장 환경에서 안정적인 사용을 지원합니다. | Q5: 이 모델은 인정된 산업 표준을 충족합니까? |
| 예. Pepperl+Fuchs 적합성 문서에는 3RG4023-3AG01-PF가 EN IEC 60947-5-2 및 EN IEC 63000에 포함되는 유도 센서로 나열되어 있습니다. 이는 기술 검토, 구매 승인 또는 기계 문서 작업 중에 추적 가능한 규정 준수 정보가 필요한 구매자에게 유용합니다. | |
