| 원래 장소 | 중국 |
| 브랜드 이름 | OMRON |
| 인증 | CE RoHS |
| 모델 번호 | E2E-X18ME1-M1 |
M12 사전 배선 커넥터 변형(-M1 접미사)은 설치 및 교체를 간편하게 합니다. 센서는 M30×1.5 나사산 구멍 또는 30mm 브래킷 구멍에 설치되며, 커넥터는 표준 M12 4핀 케이블과 연결됩니다. NPN 출력은 추가 회로 없이 대부분의 PLC 및 산업용 컨트롤러의 NPN 호환 입력에 직접 연결됩니다. | 유도형 근접 센서 — M30 비차폐, 18mm 감지 거리, NPN NO, M12 커넥터, DC 3선식, IP67, E2E 시리즈
부품 번호: E2E-X18ME1-M1
대체 부품 번호: E2EX18ME1M1
제조사: Omron Corporation (일본)
제품 카테고리: 유도형 근접 센서
시리즈: Omron E2E 시리즈
UNSPSC 코드: 41110000
| 매개변수 | 값 |
|---|---|
| 본체 크기 | M30 (30mm 원통형 나사산 배럴) |
| 감지 유형 | 유도형 (전자기) |
| 장착 유형 | 비차폐 (매립 불가) |
| 감지 거리 | 18 mm |
| 표준 감지 대상 | 30 × 30 × 1 mm 철판 |
| 출력 구성 | DC 3선식, NPN, 상시 열림 (NO) |
| 연결 | M12 4핀 금속 커넥터 |
| 공급 전압 | 10-30 VDC (12-24 VDC 공칭) |
| 부하 전류 | 5-300 mA |
| 응답 주파수 | 최대 100 Hz |
| 보호 등급 | IP67 |
| 작동 온도 | −40 ~ +85°C |
| 하우징 재질 | 니켈 도금 황동 |
| 감지 표면 재질 | 열가소성 PBT 폴리머 |
| 차동 이동 | 감지 거리의 최대 10% |
| 절연 저항 | 최소 50 MΩ (500 VDC에서) |
| 내전압 | 4,000 VAC, 50/60 Hz, 1분 |
| 내진동성 | 10 ~ 55 Hz, 1.5 mm 진폭, X/Y/Z 각 방향으로 2시간 |

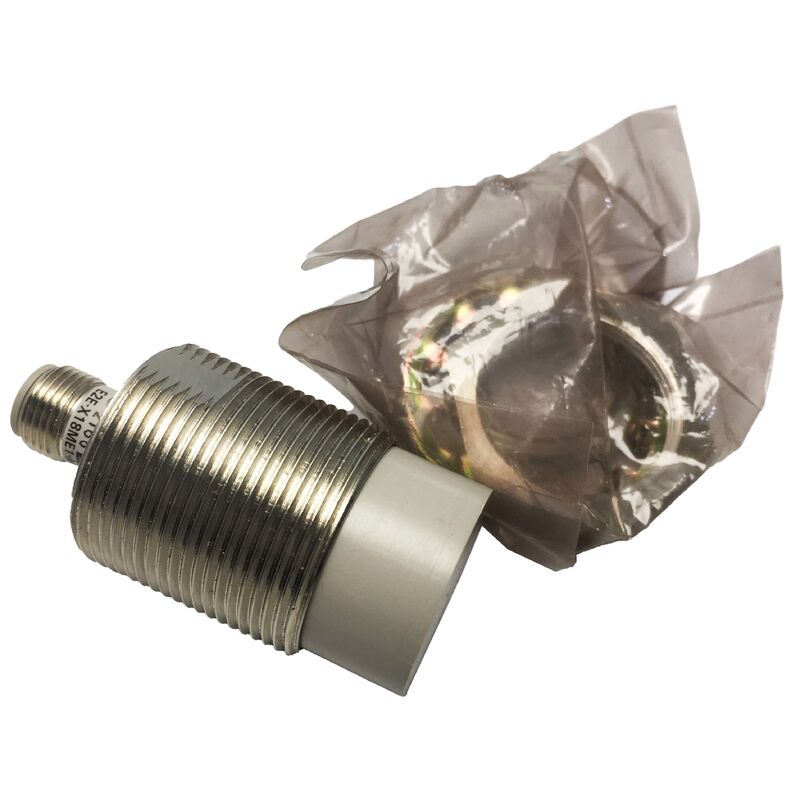

Omron E2E-X18ME1-M1은 18mm 감지 범위와 NPN 상시 열림 출력을 갖춘 M30 본체 비차폐 유도형 근접 센서입니다. 이는 Omron E2E 시리즈에서 가장 큰 표준 구성으로, 더 작은 센서로는 도달할 수 없는 거리에서 철 금속 표적을 감지하는 데 적합합니다.M12 사전 배선 커넥터 변형(-M1 접미사)은 설치 및 교체를 간편하게 합니다. 센서는 M30×1.5 나사산 구멍 또는 30mm 브래킷 구멍에 설치되며, 커넥터는 표준 M12 4핀 케이블과 연결됩니다. NPN 출력은 추가 회로 없이 대부분의 PLC 및 산업용 컨트롤러의 NPN 호환 입력에 직접 연결됩니다.E2E 시리즈는 극한의 온도, 오염 및 진동 환경에서 현장 신뢰성을 우선시합니다. 이러한 환경에서는 센서가 절삭유, 냉각수 분사, 금속 칩 및 기계적 진동에 노출된 상태에서 수년간 지속적으로 작동할 수 있습니다.
감지 원리
E2E-X18ME1-M1은 감지면 뒤에 내장된 코일에서 고주파 발진 전자기장을 생성합니다. 철 금속 표적이 이 필드에 들어가면 표면에서 와전류가 유도됩니다. 이 전류는 발진 필드에서 에너지를 끌어와 발진기의 진폭을 감쇠시킵니다.
표적 재질 및 거리 고려 사항
18mm 사양은 Omron의 표준 감지 대상인 30×30×1mm 평면 철판으로 측정됩니다. 실제 감지 거리는 다음 사항에 따라 달라집니다:
더 작은 표적은 와전류 감쇠를 덜 발생시키고 더 짧은 거리에서 트리거됩니다.
자주 묻는 질문
Q1: 센서가 비차폐인데, 장착 하드웨어와의 간격은 얼마나 필요합니까?
