| 원래 장소 | 독일 |
| 브랜드 이름 | SICK |
| 인증 | CE ROHS |
| 모델 번호 | UM30-212111 |

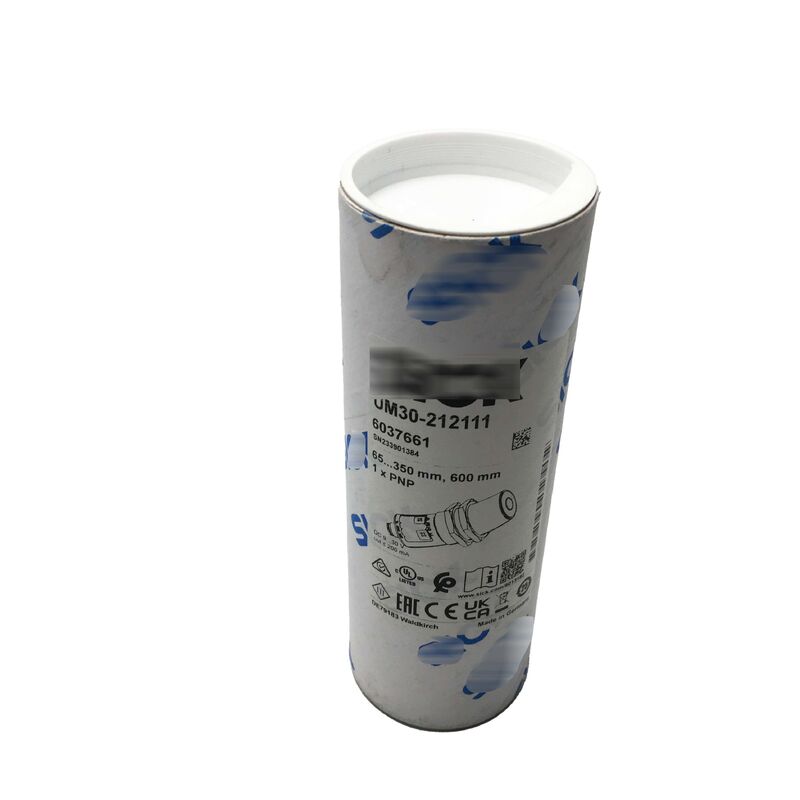

SICK UM30-212111은 SICK의 UM30 제품군에 속하는 중거리 초음파 거리 센서입니다. SICK는 이 제품군을 만능 애플리케이션 솔버라고 설명하며, 그럴 만한 이유가 있습니다.65–350mm의 작동 범위(음향 빔은 제한 범위에서 600mm까지 도달 가능)와 스위치 가능한 PNP 출력, 통합 LED 디스플레이, 다중 모드 작동, 동일한 설치에서 최대 50개의 개별 센서 동기화 기능은 이 센서를 단순한 근접 센서 기술로는 어려운 감지 작업에 매우 유용한 장치로 만듭니다.M30 하우징은 근접 센서의 확립된 산업 표준입니다.
표준 30mm 설치 구멍에 장착하면 UM30-212111은 이전에 대형 유도 센서가 차지했던 물리적 위치에 배치됩니다. 하지만 UM30은 유도 센서가 처리할 수 없는 거리와 재질을 감지합니다.
84mm의 본체 길이는 디스플레이와 400kHz 트랜스듀서가 포함된 완전 기능 초음파 장치로는 컴팩트합니다. 5핀 M12 수 커넥터는 스위치 출력 및 티치인 및 동기화를 활성화하는 다기능 입력에 필요한 두 개의 신호선을 제공합니다.
이 등급의 센서에서 통합 디스플레이는 특히 주목할 만합니다. UM30-212111은 외부 프로그래머나 노트북 소프트웨어가 필요 없이 전면 패널 제어 버튼을 사용하여 센서에서 직접 스위칭 지점을 조정할 수 있으며, 디스플레이에는 실시간으로 거리 값이 표시됩니다.
생산 현장에서는 이를 통해 시운전이 빨라지고, 대상 형상이 변경될 때 현장 조정이 쉬워지며, 추가 도구 없이 직접적인 문제 해결 가시성을 확보할 수 있습니다.
주요 사양
매개변수
| 작동 범위 | 65–350mm |
|---|---|
| 제한 범위 | 600mm |
| 공급 전압 | 9–30V DC |
| 출력 | PNP (NO / NC 전환 가능) |
| 최대 출력 전류 | ≤200mA |
| 스위칭 주파수 | 12 Hz |
| 응답 시간 | 64ms |
| 해상도 | ≥0.18mm |
| 정확도 | ±1% (온도 보상) |
| 반복성 | ±0.15% |
| 히스테리시스 | 5mm |
| 초음파 주파수 | 400 kHz |
| 나사산 | M30 × 1.5 |
| 치수 | 30 × 30 × 84mm |
| 연결 | 5핀 M12 수 |
| MF 입력 | 1× |
| IP 등급 | IP65 / IP67 |
| 작동 온도 | −25°C ~ +70°C |
| 디스플레이 | 통합, 비활성화 가능 |
| 작동 모드 — DtO, 창, ObSB | UM30-212111은 디스플레이 패널에서 직접 구성 가능한 세 가지 작동 모드를 지원합니다. DtO(Distance to Object) 모드에서는 센서가 대상이 설정된 스위칭 지점에 들어오면 스위치됩니다. 이는 표준 근접 감지 기능입니다. |
ObSB(Object between Sensor and Background) 모드는 배경 거리를 먼저 티치인한 다음, 센서와 저장된 배경 사이에 나타나는 모든 물체의 존재를 감지합니다. 이는 컨베이어 표면 자체가 출력을 트리거하지 않아야 하는 컨베이어를 가로질러 움직이는 물체를 감지하는 데 특히 유용한 모드입니다.
이 세 가지 모드는 산업 감지 시나리오의 대부분을 다룹니다.
PLC 또는 CNC를 재프로그래밍하지 않고 센서에서 이들 간에 전환할 수 있는 기능은 시운전 및 유지 보수 측면에서 상당한 이점입니다.
다중 센서 동기화 — 최대 50개 장치
5핀 M12 커넥터에는 여러 UM30 센서를 함께 연결하는 동기화 및 멀티플렉싱 핀(핀 5, 회색 도체)이 포함되어 있습니다.
멀티플렉싱 모드에서는 센서가 순차적으로 발사되어 크로스토크를 완전히 제거합니다.
두 모드 모두 최대 50개의 센서까지 확장 가능하며, 컨베이어 시스템의 대규모 배열 설치 또는 다중 지점 레벨 측정 매니폴드까지 커버합니다.
자주 묻는 질문
Q1: 데이터시트에는 최소 작동 범위가 65mm로 표시되어 있지만, 제공된 사양에는 60mm로 표시되어 있습니다. 어느 것이 맞습니까?
일부 제품 목록에 언급된 60mm 수치는 반올림된 것이므로 근사치로 취급해야 합니다. 60–65mm에서의 감지가 중요한 애플리케이션의 경우, 설치 형상을 확정하기 전에 해당 거리에서 특정 장치를 테스트하십시오.
Q2: NO 및 NC 출력 모드의 차이점은 무엇이며, 출력 극성은 어떻게 변경됩니까?
NO(Normally Open) 모드에서는 PNP 출력이 스위칭 지점 내에서 물체가 감지될 때 HIGH로 전환됩니다.
NC(Normally Closed) 모드에서는 물체가 감지되지 않을 때 출력이 HIGH이며, 대상이 존재할 때 LOW로 전환됩니다. 이는 PLC 반전 없이 기계 안전 인터록 또는 "물체 누락" 경보 로직에 유용합니다.
UM30-212111은 배선 변경 없이 전면 패널 디스플레이 메뉴를 통해 출력 극성을 전환할 수 있으므로, 전기 캐비닛을 다시 방문하지 않고도 센서를 PLC의 필요한 로직에 맞게 조정할 수 있습니다.
Q3: UM30-212111은 액체 레벨을 안정적으로 측정할 수 있습니까?
예. 초음파 센서는 액체의 색상이나 투명도에 관계없이 표면에서 소리가 반사되기 때문에 액체 표면을 안정적으로 감지합니다.
UM30-212111은 탱크, 저수지 및 공정 용기에서 레벨 모니터링에 사용되며, 65–350mm 범위는 관심 있는 레벨 변화를 커버합니다.
실용적인 고려 사항: 액체 표면의 거품이나 난류는 음파를 산란시켜 불안정한 판독값을 유발할 수 있습니다.
디스플레이를 통해 액세스할 수 있는 조정 가능한 측정 필터 및 전경 억제 설정은 이러한 조건에서 판독값을 안정화하는 데 도움이 됩니다.
Q4: 5핀 M12의 핀 5(회색 도체)와 핀 2에는 무엇이 연결됩니까?
핀 5(회색)는 동기화/멀티플렉스 핀으로, 여러 UM30 센서를 동기화 또는 멀티플렉싱 작동을 위해 데이지 체인으로 연결하거나, PC를 통한 시각화 및 복제를 위해 SICK Connect+ 어댑터(부품 6037782)에 연결하는 데 사용됩니다.
핀 2(흰색)는 다기능(MF) 입력으로, 원격 티치인, 출력 반전 트리거링 및 컨트롤러의 센서 구성 명령에 사용됩니다.
두 핀 모두 단일 센서 표준 스위칭 애플리케이션에서는 연결되지 않습니다. 표준 3선 PNP 작동은 핀 1(갈색/공급+), 3(파란색/GND), 4(검은색/출력)만 사용합니다.
Q5: 내부 디스플레이는 현장 시운전에 어떻게 도움이 됩니까?
시운전 중 디스플레이는 센서가 스캔하는 동안 실시간 측정 거리를 밀리미터 단위로 표시합니다.
기술자는 대상을 원하는 스위칭 위치로 이동하고 티치인 버튼을 누르면 센서가 해당 거리를 스위칭 임계값으로 저장합니다.
두 개의 상태 LED는 실시간으로 출력 상태를 확인합니다.
창 모드의 경우, 대상을 각 경계 거리에 배치하고 각 임계값에 대해 티치인을 눌러 근거리 및 원거리 임계값을 개별적으로 티치인합니다. 디스플레이는 전력 소비를 줄이거나 빛에 민감한 환경에서 디스플레이 빛으로 인한 간섭을 방지하기 위해 메뉴를 통해 비활성화할 수 있습니다.
