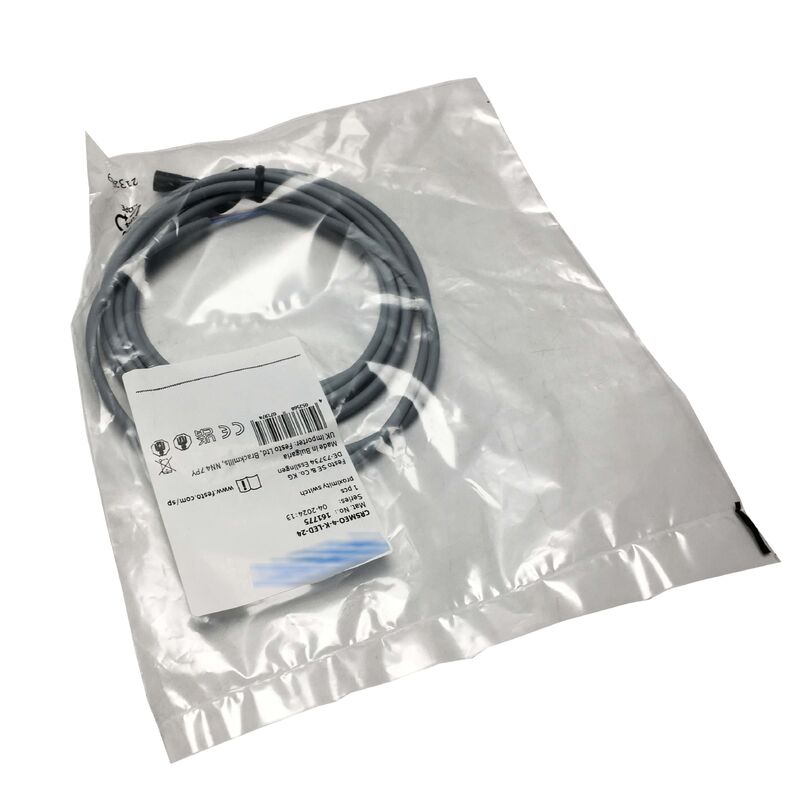

CRSMEO-4-K-LED-24 페스토 근접 스위치

페스토 CRSMEO-4-K-LED-24 ∙ 매그네토 저항성 Reed Proximity Sensor 12 ∙ 30V DC, 500mA, 800Hz, IP67, LED, 2.5m 케이블

전반적인 설명

의Festo CRSMEO-4-K-LED-24Festo의 CRSMEO 시리즈의 자기 저항성 캔 근접 센서이며, 특히 공기 실린더 내부의 자기 피스톤의 위치를 감지하도록 설계되었습니다.

그것은 Festo 작동 장치의 T 슬롯 또는 굴곡에 장착됩니다.그리고 자기장이 감지 문턱을 초과할 때 스위치를 켜고, 피스톤 자체와 물리적 접촉을 하지 않고 도중 끝 또는 중간 위치를 확인합니다..

"CRSMEO" 지명은 이 센서를 표준 SMEO 시리즈 변종과 구별하는 부식 저항성 사양을 표시합니다.

구리 (보리) 및 PTFE가 없는 재료 건설은 식품 등급 및 의약품 제조 환경의 재료 사양을 충족시킵니다.구리 오염과 PTFE 입자 오염이 규제되는 경우.

폴리프로필렌 하우징과 센서 몸 전체에 대한 부식 내성 부품 선택은 세탁 구역, 산성 청소 환경,그리고 식품과 접촉하는 인접 시설에서는 표준 센서 플라스틱과 코팅이 제한됩니다..

최대 800 Hz의 스위치 주파수에서,CRSMEO-4-K-LED-24는 어떤 실용적인 공기 가동 장치보다 훨씬 빠르게 반응합니다. 이 헤드룸은 센서가 실린더의 순환 속도와 상관없이 감지 이벤트를 놓치지 않도록합니다..

500mA 최대 출력 전류는 위치 센서에 관대하며 팬 아웃 전류 부하에 대한 걱정없이 직접 표시등, 릴레이 스필 또는 PLC 입력 카드를 구동 할 수 있습니다.

2.5m 통합 케이블 (부품 번호에 K 후승) 은 공기 실린더 장착에 대한 의도적인 디자인 선택입니다: 센서 몸은 실린더에 가깝습니다.케이블 경로 제어 캐비닛으로 다시, 고정 케이블은 고 사이클 공기 응용 프로그램에서 때때로 연결 장치 유형의 센서에 영향을 미치는 커넥터 진동 장애를 피합니다.

LED 표시기는 기기를 사용하지 않고 기계 가동 및 고장 발견 시 센서의 스위치 상태의 즉각적인 시각 확인을 제공합니다.

주요 사양

기압 위치 감지에서 자기 밧줄 기술

리드 센서는 피스톤 마그네트의 자기장을 감지하여 작동합니다. 피스톤이 실린더 구멍에서 센서의 위치에 접근 할 때,자기장 강도는 짚 접촉을 닫는 문턱을 넘습니다..

CRSMEO 시리즈에 사용되는 마그네토 저항성 변종은 이전 순수 짚 기반 설계에 비해 민감도가 향상되고 전환 특성이 더 명확합니다.이는 실린더의 작동 기간 동안 더 정확하고 반복 가능한 전환 위치를 의미합니다..

The CRSMEO-4-K-LED-24's bipolar output means the internal reed contact opens and closes with the same polarity relationship regardless of which direction the magnetic field approaches from — an advantage in fast-reversing actuator applications where the piston might approach the sensor from either travel direction at different points in the machine cycle.

큐프리 / PTFE 자유 ∙ 규제 맥락

식품, 음료 및 의약품 생산에서 특정 물질은 위생 표준 및 산업 규정에 의해 제품 접촉 구역 근처에 제한됩니다.구리 와 그 합금 은 식품 을 오염 시킬 수 있다; 가스켓이나 코팅에서 나오는 PTFE 입자는 분해되어 규제 된 제품에 나타날 수 있습니다.

CRSMEO 시리즈의 Cu-free, PTFE-free specification provides documented compliance for sensor installations in these environments — confirming through the material specification that the sensor itself does not contribute these regulated contaminants to the production area, 심지어 세척 상태 또는 우연한 접촉 상태에서도.

FAQ

Q1: CRSMEO-4-K-LED-24는 어떤 Festo 실린더 시리즈와 호환됩니까?

CRSMEO-4 센서는 Festo의 둥근 실린더 및 프로필 실린더 시리즈를 위해 설계되었으며, 여기에는 자기 피스톤과 센서 장착용 C 슬롯 또는 굴레가 포함되어 있습니다.

호환 가능한 실린더 가족에는 DZF, DZH, DSBC, DSNU, DSNUP 및 센서 굴곡 장착을 지정하는 다른 Festo 표준 실린더 시리즈가 포함됩니다.

부품 번호의 "4"는 센서의 형태 요소와 굴곡 호환성에 관한 것입니다.

페스토의 제품 구성장과 실린더 문헌은 각 실린더 시리즈에 적용되는 특정 센서 굴곡 형태 인자를 확인합니다.

Q2: LED 표시기가 항상 활성화 되나요? 아니면 센서가 작동했을 때만 작동합니까?

스위치 출력이 활성화되면 LED가 상태를 변경합니다. 센서가 피스톤 자석을 감지하고 NO 접촉이 닫힐 때 켜집니다.그것은 피스톤이 멀리 이동하고 접촉을 열 때 꺼집니다.

이것은 설치 중에 감지 상태의 직접적인 시각 확인을 제공합니다. 기술자는 센서를 실린더 굴곡에 배치하고 실린더를 손으로 또는 명령으로 도중 끝으로 이동합니다.그리고 위치에 센서를 잠금하기 전에 올바른 센서 배치와 자기 결합을 확인하기 위해 LED 조명을 확인.

Q3: CRSMEO-4-K-LED-24는 C 슬롯을 가진 Festo가 아닌 실린더와 함께 사용할 수 있습니까?

네 provided the C-slot dimensions match the CRSMEO-4 sensor's mounting dimensions and the cylinder piston carries a magnet of sufficient field strength to trigger the sensor at the sensing distance through the cylinder wall material.

페스토는 CRSMEO-4 장착 차원 및 최소 요구 된 자기장을 발표합니다. 대상 실린더의 굴곡 사양과 피스톤 마그네트 사양과 비교하십시오.센서 자체는 전기적으로 또는 논리적으로 페스토 실린더에 독점되지 않습니다..

Q4: 양극 출력의 중요성은 무엇이며, 그것은 배선에 어떤 영향을 미치는가?

이 맥락에서 양극적인 것은 캔스 접촉 스위치 전류를 양극성에서 의미합니다. 센서는 출력 전체에 적용되는 DC 극성에 대한 방향 요구 사항이 없습니다.이것은 센서가 단순한 접촉 폐쇄로 PNP 스타일 또는 NPN 스타일 PLC 입력 회로로 배선 될 수 있음을 의미합니다., 센서 전자 장치가 전류 방향 요구 사항을 부과하지 않고

3 코어 케이블은 공급 양성, 공급 음성 및 스위치 출력을 운반합니다. 2.의 특정 선도자 할당을 위해 Festo의 CRSMEO 시리즈 문서의 배선 도표를 참조하십시오.5m 케이블.

Q5: CRSMEO-4-K-LED-24은 사용 기간 동안 어떤 유지보수가 필요합니까?

리드 센서는 스위치 요소 자체에 전기를 공급하는 전자 장치가없는 수동 접촉 장치이며 정상적인 작동 조건에서 매우 긴 수명을 제공합니다.

The main wear mechanism is contact erosion at the reed element from the switching current over millions of cycles — the 500mA / 10W maximum ratings should not be continuously approached to maximise contact life.

세척 환경에서의 센서 몸체와 케이블 입구 점의 주기적인 청소는 케이블 밀폐 주변에 화학 물질이 침투하는 것을 방지합니다. The most common failure mode on integrated-cable sensors is cable damage from repeated flexing or mechanical stress near the sensor body — protect the cable entry area from mechanical strain during installation.
