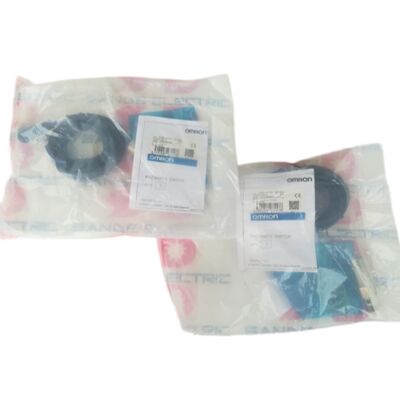

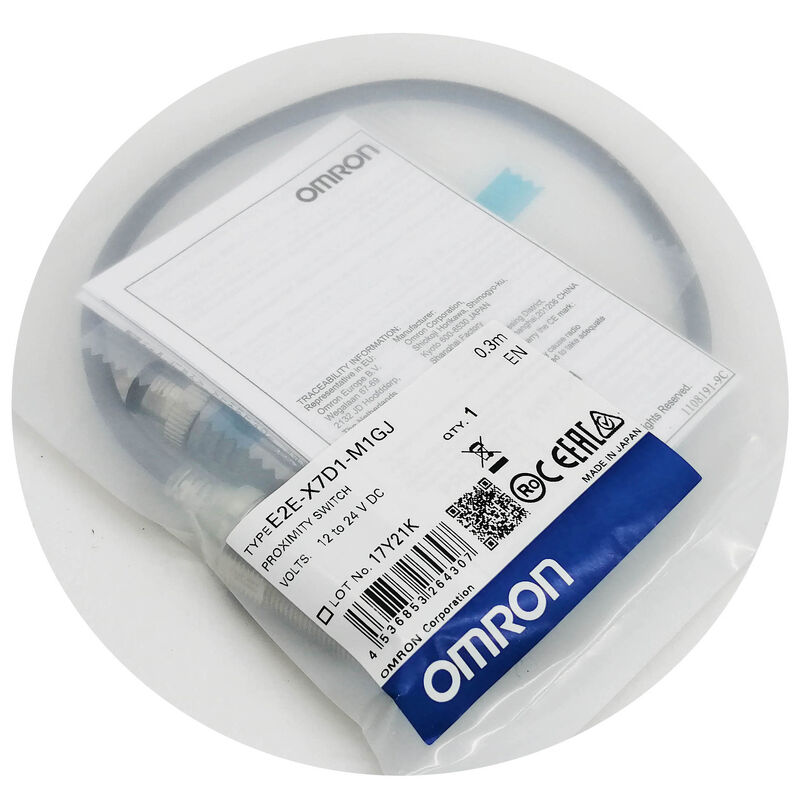

새로운 OMRON 근접 센서 스위치 E2E-X7D1-M1GJ E2EX7D1M1GJ

Omron E2E-X7D1-M1GJ M18 보호 7mm 인덕티브 근접 센서

패널 장착 구성 ∆ 패널을 통해 감지

E2E-X7D1-M1GJ의 MJ 후자는 M12 커넥터와 패널 마운트 형식 인자를 식별합니다. 센서는 패널 면에 잠금 견과류로 고정하여 후면에서 패널 절단으로 통과합니다.센서 창문이 패널 앞면을 통해 바깥쪽으로 향하는 것으로이것은 기계에 장착된 센서와 반대 방향입니다.

센싱 성능은 표준 E2E-X7D1 M18 시리즈와 동일합니다. 7mm 범위, 500Hz 스위치 주파수, IP67 기름 방지 보호,양질 검사 장비에 패널 설치를 위해 조정된 형상 요소가 있는 ∆2 LED 표시기, 컴팩트 자동화 모듈, 휴대용 또는 테이블 톱 장비에서 감지점은 장치 표면입니다.

M12 커넥터는 패널의 뒷쪽에 설치되어 있어M12 커넥터 표준화는 센서 교체로 고정 케이블 실행을 방해하지 않습니다새 센서를 설치하고 다시 연결해

주요 사양

7mm M18에서 보호

방패 구조는 자기장을 앞으로 집중시킵니다.센서 표면과 센서 표면이 클러시되는 7mm 범위를 적용합니다.M18 7mm에서 보호된 것은 플러시 장착과 함께 5~7mm 센서 클리어런스를 필요로 하는 애플리케이션에 대한 정립된 사양입니다.방패는 방패가 없는 센서가 금속에 플러시 설치될 때 거짓 검출을 일으키는 측면 프랜징 필드를 억제.

DC 2선 회로 3mA 최소 0.8mA 누출

2선 회로는 부하와 연속으로 연결됩니다. 목표 상태가 없는 경우: 부하를 통해 0.8mA 누출 △ 표준 24V PLC 입기의 ON 임계치 (일반적으로 최소 5 ∼ 7mA) 이하입니다.목표물 감지 상태에서: 출력 단계를 통한 전류 흐름과 공급에서 오는 부하.

24V에서 5~20mA를 도출하는 PLC 입기에 있어서, 3mA의 최소 부하 전류는 PLC 입력이 부하로 연결될 때 센서 출력 단계가 올바르게 전도되도록 보장한다.평행 저항으로 설치 하 여 로드 임피던스가 전류 도용이 3mA 이하로 떨어질 정도로 높으면.

5.6mm 설정 거리는 7mm 명목의 80%의 80%입니다. 안정적인 작업 구역입니다.그리고 패널 정렬 변동.

FAQ

Q1: M12 케이블이 MJ 커넥터와 연결되는 것은 무엇일까요?

임의의 M12 A-코딩 여성 케이블 커넥터 (M12 A-coded female cable connector) 는 전 세계적으로 공장 자동화에서 지배적인 필드 커넥터 표준입니다. A-코딩은 M12 B-코딩 (PROFIBUS), D-코딩 (Ethernet),그리고 X 코딩 연결 장치. 2선 DC 연결을 위해 표준 4핀 M12 A-코딩 케이블 집합의 핀 1 (갈색, +V) 및 3 (파란색, 0V/출력) 을 사용하십시오. 핀 2 및 4은 2선 구성에서 사용하지 않습니다.

Q2: 설치 중에 어떤 작업 간격을 설정해야 합니까?

센서 표면과 가장 가까운 목표 접근 사이의 물리적 간격을 3.5~4.5mm로 설정하십시오. 이것은 스위치 포인트를 편안하게 5 이내로 유지합니다.전체 작동 온도 범위와 공급 전압 범위에서 6mm 설정 거리가. 녹색 LED가 의도된 간격에서 지속적으로 밝아지는지 확인합니다.

Q3: 7mm 범위는 스테인리스 스틸 목표물에 적용됩니까?

아우스테니트 스테인리스 스틸 (304/316 등급) 은 수정 인수는 약 0.6 ∼ 0.75 ×이며, 이 센서에 대한 효과적인 전환 거리는 약 4.2 ∼ 5.25mm입니다.5 이내입니다..6mm 설정 거리, 그래서 스테인리스 스틸 검출은 설치 간격이 효과적인 스테인리스 범위 내에 있다면 달성됩니다.항상 실제 설비의 특정 스테인리스 등급과 목표 기하학과 실제 전환 거리를 확인.

Q4: 이중 LED는 설치 및 운영 중에 어떻게 지원합니까?

녹색 LED:목표물이 없는 녹색은 금속 표면이 감지면으로부터 5.6mm 이내에 없다는 것을 확인합니다목표가 의도된 간격에 있을 때 고정 녹색은 간격이 신뢰할 수 있는 설정 거리에 있음을 확인합니다.

빨간 LED:목표물이 감지장에 들어갈 때 밝아집니다. 목표물에 접근하는 동안 빨간색으로 깜박이는 것은 격차가 안정적인 전환 구역 경계 또는 근처에 있으며 조정이 필요하다는 것을 나타냅니다.

Q5: 패널 장착은 IP67 밀폐에 영향을 미치나요?

센서 보디는 임의의 장착 방향에서 IP67 밀폐를 유지합니다. M12 커넥터는 케이블 커넥터가 완전히 매트되어 잠겨있을 때 IP67 밀폐를 달성합니다.패널 구멍 자체는 패널 앞면과 뒷면 사이의 IP67 밀폐 인터페이스가 아닙니다.예를 들어, 패널 사이 사이를 분리하는 환경이 필요한 경우앞쪽에서 세척하고 뒷쪽에서 깨끗한 상태에서 패널 구멍의 센서 몸체를 둘러싼 추가 밀폐가 필요할 수 있습니다..
