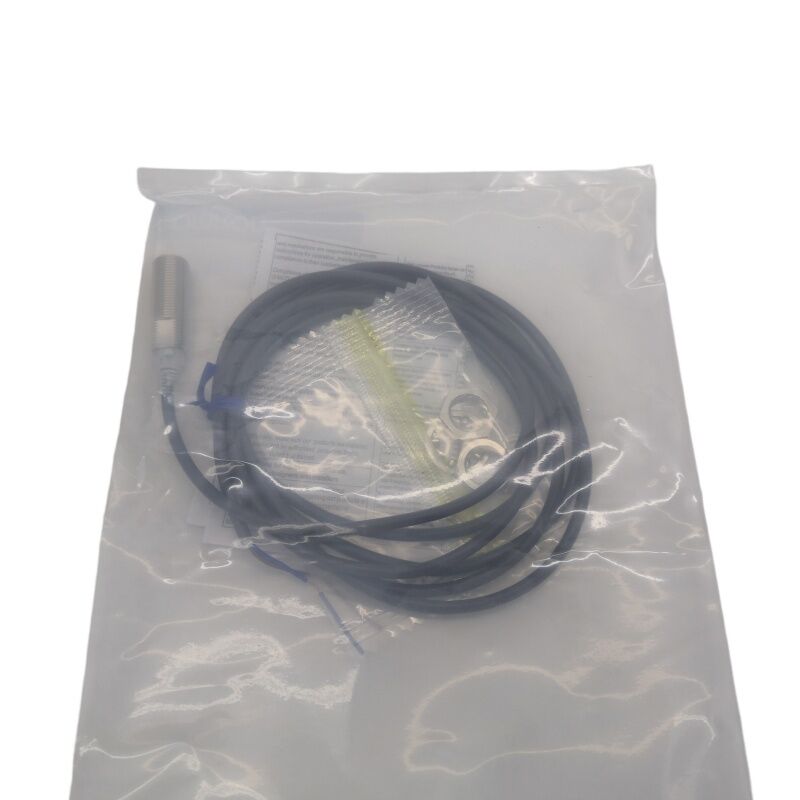

옴론 E2E-X3D1-N M12 보호형 인덕티브 근접 센서
M12 보호형 인덕티브 근접 센서, 3mm 센싱 거리, DC 2 와이어, 정상 개방, IP67 등급
브랜드:옴론
시리즈:E2E
부문 번호:E2E-X3D1-N (또한 E2EX3D1N로 검색했습니다. E2E-X3D1N. E2E-X3D1-N 2M / 5M)
종류:인덕티브 근접 센서 - 보호, 플러시 장착, M12 실린더
사용 가능:재고 - 전세계 로 신속 한 배송
콤팩트한 몸매, 어디서나 검증됐어
M12 배럴은 산업 감지에서 가장 일반적인 가닥 크기이며, 좁은 공간에 적합하고 표준 구멍으로 가닥화됩니다.Omron E2E-X3D1-N는 Omron의 표준 보호 된 인덕티브 근접 센서입니다.3mm의 측정 거리와 DC 2 와이어 출력, 그리고 정상적으로 개방된 스위치로그리고 석유 안개와 같은 환경 조건들을 처리합니다., 냉각액, 진동, 그리고 세척.
기술 사양
| 매개 변수 |
사양 |
| 시리즈 |
E2E |
| 주택 규모 |
M12 실린더형, 힌트 |
| 감지 거리 (등급) |
3mm |
| 거리 설정 |
0~4.8mm |
| 보호 |
보호 (플러시 설치) |
| 대상물질 |
철금속 |
| 출력 유형 |
DC 2선, 극성 유형 |
| 동작 모드 |
NO (정상적으로 열립니다) |
| 공급 전압 |
10~30V DC (명칭: 12~24V DC) |
| 현재 소비 |
최대 13mA |
| 전환 용량 |
3~100mA |
| 응답 빈도 |
1최대 1000 Hz |
| 잔류 전압 |
최대 3V (100 mA 부하에서) |
| 누출 전류 |
0.8mA 최고 |
| 작동 온도 |
-25°C ~ +70°C |
| 보호 정도 |
IEC 60529: IP67 / 오일 보호 |
| 주택 재료 |
금속, 금속, 금속, 금속 |
| 인증서 |
CE (EN60947-1, EN60947-5-2), NEMA 1 / 4 / 6 / 12 / 13 |
| 케이블 길이 옵션 |
2M / 5M / 10M (예전 배선) |
보호 된 설계 의 유익
보호 된 구조는 센서 표면을 통해 전자기 감지 필드를 옆으로 발광하는 대신 앞으로 집중시킵니다. 이것은 금속 브래킷, 판,또는 주변 금속이 없는 기계 프레임으로 감지장을 방해하거나 잘못된 검출을 유발합니다..
DC 2선 배선
2선 설계는 출력 신호를 두 개의 전도기에만 부하를 부과하여 연속으로 실행하여 배선을 단순화하고 케이블 부피를 줄입니다. 주요 매개 변수:
- 스위치 용량: 3~100mA
- 누출 전류: 최대 0.8mA
환경적 지속성
- IP67 등급 - 먼지 방지 및 일시적 침몰에 견딜 수 있습니다
- 절단유 노출에 저항하는 기름 방지 구조
- 진동 저항을 위한 단단한 냄비 내부 회로
- 작동 범위: -25°C ~ +70°C
- 진열 저항을 위해 니켈로 된 청동 배럴
이중 LED 표시기
- 적색 LED - 출력이 활성화 된 경우를 나타냅니다 (목표 감지)
- 녹색 LED - 설정 중 적절한 전력 및 감지 범위를 나타냅니다.
일반 응용 프로그램
- CNC 및 기계 도구 부분 확인
- 컨베이어 및 재료 처리 위치 탐지
- 로보틱 셀, 팔 끝 도구 센서
- 자동차 조립 부품 검증
- 포장 장비 금속 탐지
관련 모델
| 모델 |
주요 차이점 |
| E2E-X3D1-N (이 항목) |
전선화 된 표준 PVC 기름 저항 케이블, NO |
| E2E-X3D2-N |
같은 스펙, NC (정상적으로 닫힌) 출력 |
| E2E-X3D1-M1G |
M12 커넥터 (IEC 핀 배열), NO |
| E2E-X3D1-US |
북미 애플리케이션을 위한 UL 승인 버전 |
| E2E-X3D1-U |
폴리우레탄 케이블로 전전 배선 (강화, 기름 저항) |
| E2E-X8MD1 |
M12 몸체, 보호 없이, 8mm 감지 거리 |
자주 묻는 질문
E2E-X3D1-N는 금속 구석에 고정될 수 있나요?
그래, 보호된 디자인은 금속에 플러시 장착을 가능하게 합니다. 전자기장이 앞으로 집중되므로 주변 금속은 간섭하지 않습니다.간섭을 방지하기 위해 최소 30mm 사이 또는 20mm 대면 사이를 유지해야 합니다..
최소한의 로드 전류 요구 사항은 무엇이며, 그것은 내 PLC 입력과 작동합니까?
센서는 최소 부하 전류가 3mA가 필요합니다. 대부분의 표준 PLC 디스크리트 입력 카드는 5mA에서 10mA까지 끌어당기고 문제없이 작동합니다. 센서는 꺼지면 최대 0.8mA 누출 전류를 전달합니다.일반적으로 현대 산업용 PLC 하드웨어와 호환됩니다..
E2E-X3D1-N과 E2E-X3D1-U의 차이점은 무엇일까요?
둘 다 동일한 감지 사양을 공유합니다. E2E-X3D1-N는 기름 내성 PVC 케이블을 사용합니다.E2E-X3D1-U는 반복적으로 휘어진 애플리케이션을 위해 기계적으로 강화된 폴리우레탄 (PUR) 케이블을 사용합니다., 공격적인 화학물질, 또는 가려질 위험이 있습니다.
E2E-X3D1-N의 감지 거리를 어떻게 조절해야 할까요?
이 센서는 3mm 감지 거리를 위해 공장에서 고정된 감도를 설정했습니다. 센서 얼굴과 목표물 사이의 물리적 간격을 조정함으로써 효과적인 거리를 0에서 4.8mm 사이로 변화시킬 수 있습니다.하지만 내부 이득은 사용자 조절이 불가능합니다..
E2E-X3D1-N는 중단되거나 교체된 것으로 나열되어 있습니다. 사용 가능성에 대해 걱정해야합니까?
옴론은 2022년 10월 DC 2선 E2E 모델을 E2E NEXT 시리즈에 통합했다.E2E-X3D1-N는 전 세계적으로 널리 저장되어 있으며 기존 설비의 대체 부품으로 계속 널리 사용됩니다..
