| 원래 장소 | 독일 |
| 브랜드 이름 | RECHNER |
| 인증 | CE ROHS |
| 모델 번호 | KAS-80-A12-A-Y5 |

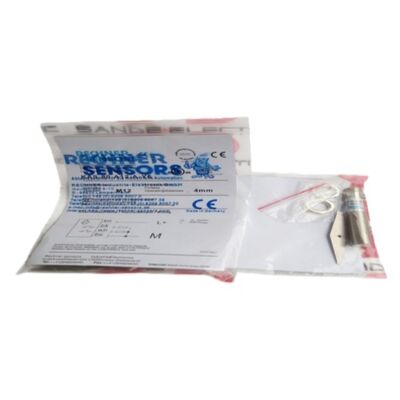

Rechner KAS-80-A12-A-Y5는 Rechner의 KAS-80 시리즈에서 나온 매립형 정전 용량형 근접 센서로, M12 하우징에서 6mm 감지 범위를 제공하며 안티밸런트 PNP 출력 구성을 갖추고 있습니다. 이 센서는 동일한 센서 본체에서 상시 열림(NO) 및 상시 닫힘(NC) 스위칭 신호를 동시에 제공합니다.M12 Y5 커넥터 명칭은 전기적 인터페이스를 제공하는 4핀 M12 플랜지 커넥터를 나타내며, 두 개의 출력 와이어(NO 및 NC), 공급 전압(+) 및 공통을 포함합니다.정전 용량 감지 기술은 센서의 진동하는 전자기장의 정전 용량 변화를 측정하여 대상이 감지 면에 접근할 때 금속, 플라스틱, 유리, 종이, 액체, 과립 및 분말 등 거의 모든 재료의 존재를 감지합니다.
전도성 금속에만 반응하는 유도 센서와 달리 KAS-80-A12-A-Y5는 비금속 대상물을 직접 감지하므로 저장 사일로의 레벨 감지, 조립 라인에서 플라스틱 부품의 존재 확인, 탱크 벽을 통한 액체 레벨 모니터링, 포장 응용 분야의 종이/라벨 감지에 적합합니다.
Rechner는 KAS-80-A12-A-Y5의 생산을 중단하고 KAS-80-A12-A-M12-PTFE/VAB-Y5-1-HP로 대체했습니다. 이 대체 모델은 동일한 M12 매립형, PNP 안티밸런트, 4핀 M12 커넥터 구성을 유지하면서 향상된 내화학성을 위해 업데이트된 PTFE 코팅 활성 표면을 갖추고 있습니다.
기존 설치에 대한 직접 교체가 필요한 경우, 새 코드가 현재의 동등품입니다. 기존 KAS-80-A12-A-Y5를 사용하는 기존 설치의 유지보수 재고의 경우, 잉여 장치는 완전한 기능을 유지합니다.
주요 사양PLC는 두 개의 디지털 입력 채널이 필요합니다. 하나는 NO 출력용이고 다른 하나는 NC 출력용입니다. 제어 프로그램에서 이 두 입력은 항상 반대 상태여야 합니다. 두 입력이 모두 높거나 모두 낮은 조건을 모니터링하면 안티밸런트 설계가 가능하게 하는 센서 상태 확인이 제공됩니다.값
감지 범위
| 출력 | PNP, 안티밸런트 (NO + NC) |
|---|---|
| 공급 전압 | 10–35V DC |
| 하우징 | M12 × 1, 원통형 나사산 |
| 장착 | 매립형 (삽입 가능) |
| 전기 연결 | M12 플랜지 커넥터, 4핀 (Y5) |
| IP 등급 | IP67 |
| LED 표시등 | 2색 (녹색/황색) |
| 보호 | 역극성, 과부하, 단락 |
| 상태 | 단종 / 대체됨 |
| Rechner 품번 | 800724 |
| 안티밸런트 출력 — 하나의 센서로 두 개의 신호 | 안티밸런트 출력 구성은 정전 용량 센서 선택에서 가장 유용하지만 자주 명시되지 않는 기능 중 하나입니다. 표준 센서는 단일 출력(대상 감지 시 닫힘(NO) 또는 대상 감지 시 열림(NC))을 제공합니다. |
| 안티밸런트 센서는 단일 하우징에서 두 가지를 동시에 제공합니다. 대상이 감지되면 NO 출력이 활성화되고 NC 출력이 동시에 비활성화됩니다. 대상이 멀어지면 두 출력 모두 동시에 반전됩니다. | 이 동시 이중 출력에는 특정 목적이 있습니다. 제어 시스템은 두 신호를 모두 모니터링하여 항상 반대 상태임을 확인할 수 있습니다. |
이 진단 기능은 단일 출력 센서로는 제공할 수 없는 기능적 안전 계층을 감지 회로에 추가하며 추가 하드웨어가 필요하지 않습니다.
실제로 안티밸런트 출력은 감지 누락 또는 잘못된 감지의 결과가 안전 또는 품질 문제인 응용 분야에서 지정됩니다. 제어 시스템은 센서가 단순히 마지막 주기에서 대상을 감지했는지 여부가 아니라 올바르게 작동하고 있는지에 대한 확신이 필요합니다.
사출 성형 캐비티 검사, 오류 방지 요구 사항이 있는 조립 확인, 진단 모니터링이 있는 안전 도어 인터록 회로가 일반적인 안티밸런트 응용 분야입니다.
정전 용량 감지 — 금속을 넘어선 감지
KAS-80-A12-A-Y5의 6mm 감지 범위는 표준 보정 대상(일반적으로 접지된 강철판)에 적용됩니다. 정전 용량 감지가 가장 일반적으로 사용되는 비금속 대상의 경우, 유효 감지 거리는 대상 재료의 유전율에 따라 달라집니다.
유전율이 높은 재료는 더 강한 필드 교란과 더 긴 유효 감지 거리를 생성합니다. 건조 플라스틱과 같은 저유전율 재료는 더 짧은 거리를 생성합니다.
물(유전율 약 80) 및 수용액은 정전 용량 센서의 가장 쉬운 대상 중 하나입니다. 탱크 벽을 통한 레벨 감지는 고전적인 정전 용량 응용 분야로, 비금속 탱크 외부에 장착된 센서가 비어 있는 탱크 벽과 공기의 유전율보다 물의 유전율이 훨씬 높기 때문에 내부 액체의 존재를 감지합니다. 중간 정도의 유전율을 가진 건조한 과립 재료(곡물, 플라스틱 펠릿, 분말)는 일반적으로 두께가 몇 밀리미터인 폴리프로필렌 또는 ABS의 얇은 벽을 통해 감지될 수 있습니다. 순수 오일은 유전율이 비교적 낮으며 센서가 개입하는 벽 없이 액체 표면에 가까이 있어야 할 수 있습니다.
매립형 장착 기능은 KAS-80-A12-A-Y5의 감지 면이 주변 금속 부품과 동일한 높이로 설치될 수 있음을 의미하며, 인접한 금속이 6mm 감지 범위를 줄이지 않습니다.
센서의 내부 차폐는 감지 필드를 앞으로 집중시켜, 그렇지 않으면 금속 장착 브래킷에 흡수될 측면 필드 확장을 방지합니다. 센서가 기계적 보호 또는 간섭 방지를 위해 공구, 고정판 또는 기계 표면에 오목하게 설치되어야 하는 응용 분야의 경우, 매립형 장착이 필수적인 사양입니다.
M12 × 1 나사산은 표준 M12 잠금 너트를 수용하여 센서를 고정하기 전에 장착 브래킷 구멍을 따라 축 방향 위치를 조정할 수 있습니다.
교체 및 후속 모델
KAS-80-A12-A-Y5의 재고가 소진되고 설치에 지속적인 센서 공급이 필요한 경우, KAS-80-A12-A-M12-PTFE/VAB-Y5-1-HP (Rechner 부품 800724, 현재 새 품번으로도 표시됨)가 업그레이드된 PTFE 활성 표면 코팅을 갖춘 직접적인 대체 모델입니다.
PTFE는 원래 하우징 재료가 공격적인 공정 환경에서 견디지 못할 수 있는 세척제, 용매 및 공정 화학 물질에 대한 내성을 제공합니다. 전기 사양(M12 플랜지 커넥터, PNP 안티밸런트, 4핀, 10–35V DC)은 기존 배선과 호환됩니다.
FAQ
KAS-80-A12-A-Y5의 4핀 M12 커넥터는 다음과 같습니다: 핀 1 = 공급 전압(+)(갈색), 핀 2 = NC 출력(흰색), 핀 4 = NO 출력(검은색), 핀 3 = 공통(파란색) — Rechner의 IAS-80 커넥터 배선도에서 정확한 핀 배열을 확인하십시오.PLC는 두 개의 디지털 입력 채널이 필요합니다. 하나는 NO 출력용이고 다른 하나는 NC 출력용입니다. 제어 프로그램에서 이 두 입력은 항상 반대 상태여야 합니다. 두 입력이 모두 높거나 모두 낮은 조건을 모니터링하면 안티밸런트 설계가 가능하게 하는 센서 상태 확인이 제공됩니다.Q2: KAS-80-A12-A-Y5와 같은 정전 용량 센서가 스테인리스 스틸 탱크 벽을 통해 감지할 수 있습니까?
아니요. 스테인리스 스틸은 모든 금속과 마찬가지로 정전 용량 필드를 차폐합니다. 센서는 그 뒤의 액체보다는 최대 감도로 금속 벽 자체를 감지합니다.
스테인리스 스틸 탱크의 경우 센서에는 비금속 검사 포트, 프로브가 필요하거나 센서를 액체의 개방 표면에 배치해야 합니다.
Q3: 감지 범위가 6mm인데 조절이 가능한가요?
Rechner의 KAS-80 시리즈(NORMLINE) 센서는 본체에 조정 요소가 없습니다. 6mm 범위는 공장에서 설정되며 사용자 조정이 불가능합니다. 이것이 단순성과 변조 방지를 우선시하는 NORMLINE 제품군의 설계 철학입니다.
더 짧은 유효 감지 범위가 필요한 경우(예: 더 먼 대상물을 감지하면서 전경 레이어를 무시하기 위해), 센서를 대상물에서 더 멀리 이동시키거나 내장된 감도 조정 기능이 있는 다른 Rechner KAS 모델을 선택하여 달성해야 합니다.
Q4: KAS-80-A12-A-Y5의 스위칭 주파수는 얼마입니까?
Rechner의 KAS-80 NORMLINE 시리즈는 50Hz 스위칭 주파수로 작동합니다. 중간 속도에서의 존재/부재 감지에는 적합하지만, 고속으로 움직이는 개별 항목을 계산하거나 고 RPM에서 기어 이빨을 감지하는 데는 적합하지 않습니다.
더 빠른 스위칭이 필요한 응용 분야의 경우 Rechner의 HighPerformance(HP) 모델 또는 더 높은 주파수의 정전 용량 시리즈가 적용됩니다. 50Hz 제한은 정전 용량 센서의 일반적인 응용 분야(레벨 감지, 느리게 움직이는 부품 존재 확인, 충진 레벨 모니터링)에서는 문제가 되지 않으며, 이 주파수보다 훨씬 낮게 작동합니다.
Q5: KAS-80-A12-A-Y5는 필요한 감도로 특정 재료를 감지하도록 어떻게 설정됩니까?
NORMLINE 시리즈는 사용자 조정 가능한 감도 없이 작동합니다. 공장 설정은 표준 6mm 대상에 최적화되어 있습니다. 대상 재료의 유전율이 표준(건조 플라스틱, 목재, 종이)보다 낮고 유효 감지 거리를 확인해야 하는 응용 분야의 경우, 설치 조건에서 특정 대상물로 실제 스위칭 거리를 측정하는 접근 방식입니다.
실제 거리가 충분하지 않으면 센서를 더 가깝게 이동시키거나 외부 감도 조정 기능이 있는 Rechner KAS 모델을 지정해야 합니다. 안티밸런트 출력의 동시 NO/NC 확인은 설정 중에 의도된 작동 간격에서 안정적인 스위칭을 확인하는 데 사용할 수 있습니다.
