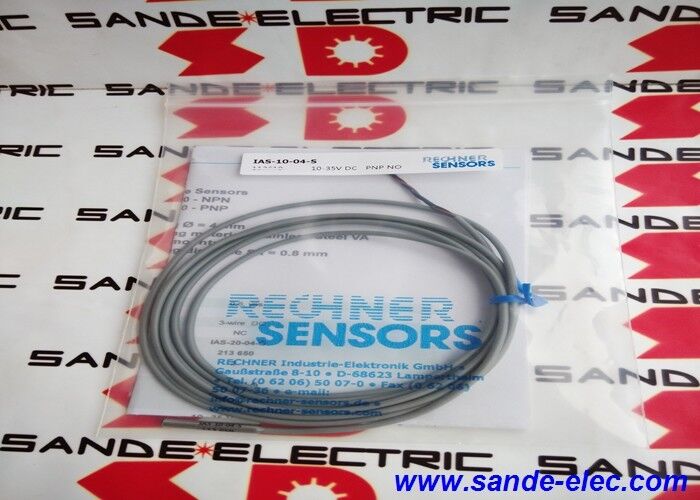

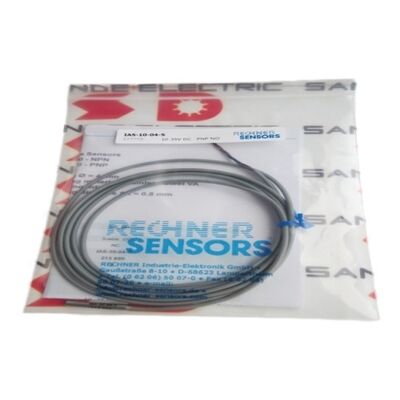

레치너 센서 IAS-10-04-S 또는 IAS1004S

Rechner IAS-10-04-S | 유도 근접 스위치 — PNP, 0.8mm, 10–35V DC, 3선식, 역극성 및 단락 보호, IP67

개요

Rechner IAS-10-04-S는 Rechner의 IAS-10 시리즈(Rechner의 IAS 제품군 내 PNP 디지털 출력 제품군)에 속하는 PNP 3선식 유도 근접 스위치입니다. 0.8mm의 공칭 감지 거리로 유도 감지 스펙트럼의 짧은 끝에서 작동합니다. 이는 10mm 거리에서 기계식 가드를 감지하기 위한 센서가 아니라, 감지 간격이 의도적으로 좁아 높은 위치 정확도를 달성하는 매우 작은 부품, 얇은 금속 대상물, 정밀 가공 부품 또는 칼날의 존재 또는 정확한 위치를 확인하기 위한 센서입니다.Rechner는 수십 년 동안 독일 람퍼트하임에서 IAS 유도 센서를 제조해 왔으며, IAS-10 시리즈는 이러한 생산 역사를 반영합니다. 즉, 실제 기계 환경에서 발생하는 설치 오류 및 과도 조건으로 인한 손상을 방지하는 필수 보호 기능(역극성, 과부하 및 단락)을 갖춘 직관적이고 산업 등급의 PNP 센서입니다.

10–35V DC 공급 범위는 Rechner의 IAS-10 시리즈의 넓은 전압 특성이며, 12V DC 내장형 공급 장치와 24V DC 산업 표준뿐만 아니라 특정 부하 조건에서 30V 이상으로 상승하는 공급 장치도 포함합니다.

0.8mm 감지 거리에서 IAS-10-04-S는 더 큰 감지 간격이 위치 불확실성을 유발할 수 있는 응용 분야를 위해 설계되었습니다.

감지 거리와 감지 정확도 간의 상관 관계는 직접적입니다. 감지 거리가 작을수록 온도, 전압 변동 및 대상물 크기 변화로 인해 센서의 스위칭 포인트가 변동할 수 있는 영역이 좁아집니다.

정밀 위치 피드백의 경우, 0.8mm 범위의 고유한 좁은 스위칭 영역은 보정 없이는 장거리 센서가 일치할 수 없는 반복성을 제공합니다.

주요 사양

매개변수

Rechner의 시리즈 분류는 직관적입니다. IAS-10 명칭은 활성화 시 연결된 부하에 전류를 공급하는 3선식 PNP 출력 센서를 식별합니다.

이는 센서 출력 와이어가 대상물이 감지될 때 부하를 통해 공통으로 양극 공급 전위를 제공한다는 것을 의미합니다. 이는 유럽 시장 산업용 PLC 및 제어 시스템에서 PNP 입력 카드가 지배적인 표준인 경우 표준 PNP 구성입니다.

3선식 PNP 토폴로지는 정밀 응용 분야에서 2선식 센서에 비해 명확한 이점을 제공합니다. 별도의 전원 공급 와이어(갈색), 출력 와이어(검은색) 및 공통 와이어(파란색)를 통해 출력 트랜지스터는 부하 전류와 독립적으로 작동합니다.

최소 부하 전류 요구 사항이 없으며 민감한 PLC 입력을 잘못 활성화할 수 있는 문제가 있는 누설 전류도 없습니다. 출력은 완전히 켜져 있거나(부하를 통해 전류 구동) 완전히 꺼져 있습니다(출력 트랜지스터 차단, 무시할 수 있는 누설).

이러한 깨끗한 스위칭 동작은 NC 공작 기계 위치 인터록과 같이 잘못된 트리거가 공구 손상을 유발할 수 있는 응용 분야에서 중요합니다.

출력은 센서와 동일한 24V DC 공급 장치에서 작동하는 PLC, 릴레이 코일, 표시등 및 카운터 입력과 직접 호환됩니다.

150mA 출력 전류 용량으로 IAS-10-04-S는 대부분의 응용 분야에서 추가 증폭 없이 표준 자동화 부하를 구동합니다.

0.8mm 감지 거리 — 정밀 위치 확인

0.8mm는 대상물이 센서 면에 매우 가깝게 지나가야 하는 특정 설계 요구 사항을 반영하는 작은 감지 거리입니다.

이러한 경우가 발생하는 응용 분야에는 펀치 프레스 공구의 스탬프 및 다이 위치 확인(공구가 다이 내부에 0.1mm 이내로 들어가야 함), 얇은 칼날 또는 포일 가장자리 감지, 의료 조립 장비의 바늘 또는 프로브 팁 존재 확인, 정밀 기기의 미세 피치 래칫 또는 기어 이빨 감지가 포함됩니다.

작동 거리(공칭 감지 거리 내의 유용한 작업 영역)는 일반적으로 0.8mm 등급 유도 센서의 경우 0 ~ 0.65mm(정격 Sn의 약 80%)입니다. 기계적 진동, 센서 및 대상물의 온도 효과, 대상물 표면 상태 변화를 고려한 여유를 두고 이 작동 거리 내에서 실제 감지 간격을 설정하는 것이 장기적인 감지 신뢰성을 결정하는 보정 작업입니다.

비철 금속 보정이 적용됩니다. 알루미늄, 황동, 구리 및 스테인리스 스틸 대상물은 모두 0.8mm 철 표준보다 짧은 유효 감지 거리를 생성합니다.

0.8mm 공칭 거리에서 비철 금속 대상물의 경우 이미 작은 간격이 더욱 줄어듭니다. 스테인리스 스틸의 경우 약 0.56mm, 알루미늄의 경우 약 0.24mm입니다. 기계 설계를 확정하기 전에 특정 대상물 재질로 실제 스위칭 거리를 확인하십시오.

IP67 — 산업 설치에서 안정적인 밀봉

IP67은 완전한 방진 및 일시적 침수로부터의 보호를 보장합니다. 이는 기계 작업 영역 내부에 장착된 위치 센서에 적합한 보호 수준입니다. IAS-10-04-S 명칭의 -S 접미사는 일반적으로 Rechner의 IAS 코딩 시스템에서 특정 연결 또는 케이블 유형을 나타냅니다.

이 부품 번호의 정확한 케이블 길이, 커넥터 유형 및 본체 치수는 Rechner의 현재 제품 문서 또는 센서 자체의 라벨에서 확인해야 합니다. -S 접미사는 Rechner 제품군 전반에 걸쳐 다양한 연결 변형에 사용되기 때문입니다.

Rechner 센서는 표준 보호 기능을 갖추고 있습니다. 역극성 보호는 설치 시 공급 와이어가 잘못 연결된 경우 손상을 방지합니다. 과부하 보호는 순간적인 과도한 부하로 인한 출력 트랜지스터 손상을 방지합니다. 단락 보호(전자식)는 배선 중 우발적인 출력-공통 단락으로 인해 센서가 파괴되는 것을 방지합니다.

이것은 Rechner 센서의 프리미엄 기능이 아니라 IAS-10 라인 전반에 걸쳐 표준입니다.

FAQ

Q1: IAS-10-04-S에서 -S 접미사는 무엇을 의미합니까?

Rechner의 IAS 시리즈 명칭에서 핵심 부품 번호 뒤의 접미사 코드는 연결 유형, 케이블 재질 및 기타 특정 옵션을 식별합니다. -S 접미사는 일반적으로 특정 케이블 또는 커넥터 변형을 식별합니다. 일부 Rechner 구성에서는

-S는 스테인리스 스틸 하우징 옵션을 나타내고, 다른 구성에서는 케이블 길이 또는 커넥터 유형을 식별합니다.

정확한 해석을 위해서는 Rechner의 제품 코드 디코더 또는 IAS-10-04-S의 특정 데이터시트를 참조해야 합니다. 정확한 전기 연결 형식은 Rechner의 기술 문서 또는 센서의 제품 라벨을 참조하십시오.

Q2: IAS-10 시리즈 정격은 10–35V DC입니다. 이는 35V 이상에서 센서가 손상된다는 의미입니까?

35V DC 이상의 지속적인 공급 전압은 센서의 내부 전자 장치를 손상시킬 수 있습니다. 35V 이상의 과도 전압 스파이크(부하 스위칭 중 산업용 DC 공급 장치에서 발생)는 센서의 보호 회로에 의해 부분적으로 흡수되지만, 지속적인 과전압은 정격 작동 범위를 벗어납니다.

35V 이상의 전압 변동이 가능한 공급 장치의 경우, 공급 장치와 센서의 공급 단자 사이에 과도 전압 억제기 또는 전압 클램프를 사용하십시오.

Q3: IAS-10-04-S 센서를 직렬 또는 병렬로 연결할 수 있습니까?

Rechner의 IAS 센서는 직렬(AND 논리) 또는 병렬(OR 논리)로 연결할 수 있습니다. 직렬 연결 시 모든 센서의 총 전압 강하가 더해집니다. 10–35V 공급 장치에서 최대 2~3개의 센서를 데이지 체인으로 연결하면 출력에서의 누적 전압 강하가 유효 전압을 다운스트림 부하의 최소 임계값 이하로 낮출 수 있습니다.

병렬 연결 시 개별 잔류(오프 상태) 전압이 더해집니다. 3개 이상의 센서를 병렬로 연결하면 결합된 누설 전류가 민감한 부하를 잘못 활성화할 수 있습니다. 이러한 제한은 일반적인 지침이며 특정 구성에 대해서는 Rechner의 IAS 애플리케이션 노트를 확인하십시오.

Q4: 대상물이 정면이 아닌 각도로 접근할 때 IAS-10-04-S는 어떻게 작동합니까?

유도 센서의 전자기 감지 필드는 감지 면에 수직으로 가장 강하게 투사됩니다(축 방향 접근). 각도로 접근하는 대상물은 공칭 감지 거리와 다른 스위칭 포인트를 생성합니다. 특정 각도에서의 접근은 더 빠른 스위칭을, 다른 각도에서의 접근은 더 느린 스위칭을 유발하며, 이는 접근 기하학에 따라 달라집니다.

0.8mm 범위에서 정밀 위치 감지를 위해 기계적 설치는 대상물을 축 방향 접근 경로로 제한해야 합니다.

각도 접근은 접근 각도가 수직에서 벗어나는 정도에 비례하여 스위칭 위치에 불확실성을 도입합니다.

Q5: IAS-10-04-S는 아연 또는 니켈 도금 부품을 감지하는 데 적합합니까?

아연 다이캐스트 및 니켈 도금 부품은 유도 센서가 감지하는 전기 전도성 금속입니다. 아연에 대한 보정 계수는 철 표준(합금에 따라 약 0.8~1.0배)에 가깝기 때문에 아연 대상물은 거의 전체 정격 0.8mm 감지 거리를 생성합니다.

강철 기판의 니켈 도금은 유도 필드에 본질적으로 투명합니다. 센서는 하부 강철을 감지합니다. 비철 금속 기판의 니켈 도금의 경우 유효 거리는 기판 금속의 보정 계수에 따라 달라집니다.

알루미늄의 얇은 도금의 경우 철 감지 거리의 약 30%를 예상할 수 있습니다. 이 센서의 경우 약 0.24mm입니다.
