| 원래 장소 | 일본 |
| 브랜드 이름 | NMB |
| 인증 | CE ROHS |
| 모델 번호 | 4715PS-20T-B30 |

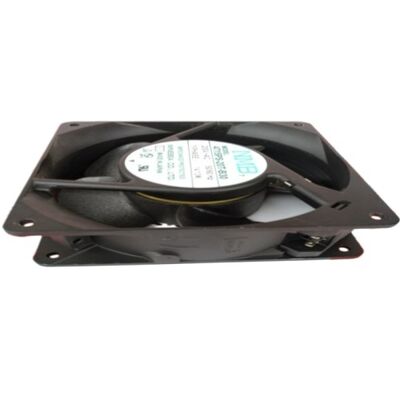

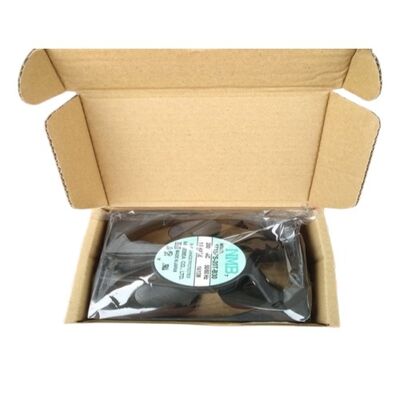

4715PS-20T-B30은 산업 및 상업용용 정밀 팬의 주요 제조업체인 NMB 테크놀로지스의 120mm × 120mm × 38mm AC 축 냉각 팬입니다.50/60Hz의 200V AC 단相 공급에서 작동하는, 이 팬은 CNC 제어 캐비닛, servo 드라이브 장치 및 200V 클래스 공급이 가능한 산업 전력 전자 장치의 냉각을 위해 설계되었습니다.
4715호는 120mm (47 × 15 깊이) 의 형태 인수를 식별합니다.전자장치. PS 후자는 이 프레임 사이즈 내에서 특정 NMB 모터와 블레이드 구성을 식별합니다.
| 매개 변수 | 가치 |
|---|---|
| 크기 | 120×120×38mm |
| 전압 | 200V AC, 50/60Hz |
| 힘 | 14W (60Hz) / 13W (50Hz) |
| 속도 | 2900 RPM |
| 공기 흐름 | 102 CFM |
| 잎 | 5 |
| 단계 | 단단계 |
| 류류 | 정밀 구슬 굴착기 |
4715PS-20T-B30의 NMB의 정밀 구슬 라이거는 산업용 드라이브 응용 프로그램에서 장갑 라이거 팬에 비해 우수한 서비스 수명을 제공합니다.
온도 내성이:Ball bearings maintain reliable operation across a wider ambient temperature range than oil-impregnated sleeve bearings — important in drive cabinets where steady-state operating temperatures can reach 40–60°C.
오리엔테이션 유연성공류 팬은 임의의 장착 방향에서 안정적으로 작동합니다. 수직, 수평 또는 역으로.장갑 베어링 팬은 일반적으로 윤활유 분포를 유지하기 위해 특정 방향에 제한됩니다..
사용 기간:정밀 구슬 굴착기, 적절하게 윤활한 경우,산업용 장비의 전형적인 연속 작동 상태에서 장갑 베어링보다 더 긴 사용 수명을 제공합니다. 계획된 유지 보수 간격을 최소화하는 데 중요합니다..
FANUC CNC 제어실 냉각:16i/18i/21i/30i 시리즈 CNC 제어 캐비닛 및 세르보 드라이브 장치에서 FANUC 지정 냉각 팬을 직접 교체합니다.
산업용 세로 드라이브 냉각:변주 주파수 드라이브, 서보 증폭기 및 스핀드 드라이브 캐비닛에 대한 패널 장착 냉각
CNC 기계 도구 제어 패널:오퍼레이터 패널 전자 장치, 전원 공급 모듈 및 CNC 프로세서 집합에 대한 냉각 200V AC 가동 기계 도구.
산업용 전력 공급 냉각:UPS 시스템, 직렬기 및 산업용 전력 변환 장비의 전자 상자 냉각
Q1: 왜 4715PS-20T-B30는 두 가지 전력 (14W와 13W) 을 가지고 있습니까?
이 두 값은 60Hz와 50Hz 동작에 대응합니다: 60Hz에서 14W, 50Hz에서 13W. AC 모터의 속도와 토크는 60Hz에서 공급 주파수 ∼에 비례합니다.모터가 더 빨리 작동하고 더 많은 전력을 소비합니다.; 50Hz에서, 그것은 낮은 전력 소비와 함께 느리게 실행됩니다. 2900 RPM 사양은 60Hz 작동에 적용됩니다. 팬은 50Hz에서 대략 2400 RPM로 작동합니다.
Q2: 산업용 드라이브 서비스에서 4715PS-20T-B30의 예상 사용 기간은 무엇입니까?
NMB 정밀 구슬 베어링 팬은 지속적인 산업용 서비스로 설계되었습니다. 실제 서비스 수명은 작동 온도, 공급 전압 품질 및 주변 진동에 달려 있습니다.일반적인 드라이브 캐비닛 환경 (환경 40~50°C에서 연속 작동), 30,000~50,000시간의 서비스 수명이 달성됩니다. 운용 종료 후 베어링 장애가 계획되지 않은 정지 시간을 유발하기 전에 계획된 유지 보수 중단 중에 계획된 교체가 권장됩니다.
Q3: 4715PS-20T-B30는 220V 또는 230V AC 공급 장치로 사용할 수 있습니까?
등급 전압은 200V AC입니다. 220V 또는 230V에서 작동하는 것은 10~15% 과전압 상태를 나타냅니다. 모터는 등급 속도보다 더 빨리 작동하고 더 높은 전류를 흡수하고 더 많은 열을 생성합니다. 시간이 지남에 따라,이것은 모터 단열 수명과 베어링 수명을 줄입니다.220V 또는 230V 공급 장치의 경우, 200V~230V 작동이 지정 전압 범위 내에 있는지 NMB의 사양을 통해 확인하거나 설치 공급 전압에 특별히 지정된 팬을 선택하십시오.
Q4: 어떻게 4715PS-20T-B30 패널 절단에 장착합니까?
120×120mm 팬은 표준 119×119mm (약) 패널 절단으로 4 개의 코너 장착 나사로 장착됩니다. 38mm 깊이 패널 뒤에 프로젝트합니다.진동 전송을 방지하기 위해 장착 위치에 패널 표면이 깨끗하고 평평하다는 것을 확인팬 블레이드 쪽은 공기 흐름 방향으로 향합니다 설치 전에 드라이브의 냉각 시스템 문서에서 필요한 공기 흐름 방향 (입수 또는 배기가스) 을 확인하십시오.
