| 원래 장소 | 일본 |
| 브랜드 이름 | San Ace |
| 인증 | CE ROHS |
| 모델 번호 | 9cra0412p4k10 |

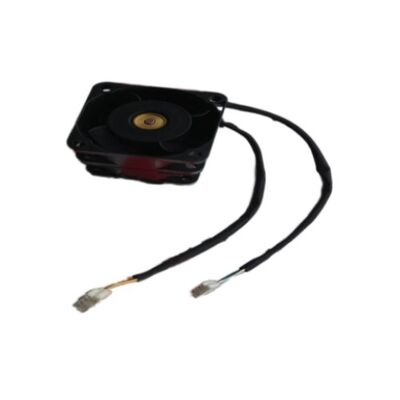

9CRA0412P4K10은 Sanyo Denki SanAce 시리즈의 역회전 이중 축 팬입니다. 두 개의 40mm 팬이 축 방향으로 쌓여 있고 두 번째 팬의 임펠러가 첫 번째 팬과 반대 방향으로 회전합니다. 이 역회전 설계는 소형 팬 형식에서 공기 흐름과 정압을 최대화하기 위한 Sanyo Denki 특허 엔지니어링 접근 방식입니다.
표준 단일 팬에서 임펠러를 떠나는 공기는 축 속도 구성 요소(장비를 통해 공기를 이동시키는 유용한 추력)와 회전 속도 구성 요소(에너지를 낭비하는 회전 소용돌이)를 모두 갖습니다. 역회전 설계의 두 번째 임펠러는 이러한 회전 운동 에너지를 포착하여 추가적인 축 추력으로 변환하여 동일한 프레임 크기의 단일 팬이 제공할 수 있는 것보다 훨씬 더 높은 공기 흐름과 정압을 달성합니다.
| 매개변수 | 값 |
|---|---|
| 전압 | 12V DC |
| 팬 크기 | 40×40mm |
| 유형 | 역회전 이중 축 |
| 베어링 | 볼베어링 |
| 제어 | PWM |
| 전선 | 팬당 4개 |
| 보호 | 잠긴 로터 |
| 속도 신호 | 타코미터 출력 |
| 시리즈 | 9CR (산에이스) |
9CRA0412P4K10에는 전자 잠금 로터 보호 기능이 통합되어 있습니다.
자동 재시작:팬이 멈추거나 기계적으로 차단되면 전자 회로는 속도가 0인 상태를 감지하고 재시작 주기를 적용하여 DC 모터가 모터 권선 절연을 파괴할 수 있는 회전자 고정 전류를 지속적으로 끌어오는 것을 방지합니다.
잔해로부터 보호:냉각 팬에 이물질(먼지 축적, 포장재 조각)이 가끔 발생하는 응용 분야에서는 회전자 잠김 보호 기능이 즉각적인 모터 소손을 방지하는 동시에 속도 센서 출력을 통해 시스템 경보를 트리거합니다.
서버 및 네트워킹 장비:높은 정압을 갖춘 40mm 팬이 높은 임피던스 냉각 경로를 제공하는 고밀도 서버 블레이드 냉각, 스위치 섀시 열 관리 및 데이터 센터 네트워킹 장비입니다.
산업용 전자 장치 냉각:40mm 폼 팩터의 소형 고압 냉각이 필요한 전력 변환 장비, 서보 드라이브 전력 스테이지, UPS 모듈 및 산업용 제어 전자 장치입니다.
통신 장비:팬 밀도가 제한되고 역회전 팬이 제한된 공간에서 성능을 제공하는 소형 기지국 전자 장치, 라우터 라인 카드 및 통신 섀시 모듈입니다.
의료 장비 냉각:속도 모니터링 기능을 갖춘 조용하고 효율적인 냉각이 필요한 소형 의료 전자 인클로저입니다.
Q1: 동일한 크기의 표준 단일 팬에 비해 역회전 팬의 주요 장점은 무엇입니까?
역회전 팬은 동일한 프레임 크기의 단일 팬보다 훨씬 더 높은 정압과 더 높은 공기 흐름을 달성합니다. 두 번째 임펠러는 첫 번째 임펠러의 소용돌이 에너지를 회수하여 추가적인 유용한 공기 흐름으로 변환합니다. 이로 인해 단일 팬이 열 저항을 통해 공기를 밀어내기에 적절한 압력을 생성할 수 없는 고임피던스 냉각 경로에 대해 역회전 팬이 선호됩니다.
Q2: 9CRA0412P4K10에는 어떤 PWM 신호 사양이 필요합니까?
Sanyo Denki SanAce 팬은 일반적으로 제어 핀의 로직 레벨 높음(약 5V) 및 낮음(0V) 스윙이 있는 25kHz PWM 신호를 수용합니다. 듀티 사이클은 팬 속도를 결정합니다. 100% 듀티 사이클은 최대 속도를 생성합니다. 낮은 듀티 사이클은 비례적으로 속도를 감소시킵니다. 정확한 PWM 주파수 사양과 필요한 입력 전압 레벨은 9CRA0412P4K10 데이터시트에서 확인하세요.
Q3: K10 접미사는 9CRA0412 시리즈의 다른 K 접미사 변형과 어떻게 다릅니까?
Sanyo Denki의 SanAce 9CR 시리즈에서 K-접미사 변형은 일반적으로 리드선 길이가 다릅니다. K03은 30mm(3cm) 리드를 나타내고 K10은 100mm(10cm) 리드를 나타냅니다. 모든 K 변형은 동일한 전기 및 공기 흐름 사양을 공유합니다. 리드 길이에 따라 설치에 사용할 수 있는 케이블 라우팅 유연성이 결정됩니다. 팬 본체에서 커넥터까지 100mm에 걸쳐 케이블 관리가 필요한 설치에는 K10을 선택하십시오.
Q4: 9CRA0412P4K10은 저속 작동을 위해 5V 공급 장치에서 전원을 공급받을 수 있습니까?
역회전 팬은 회전을 안정적으로 시작하고 유지하는 데 충분한 자기 토크를 생성하기 위해 최소 전압이 필요합니다. 정격 전압보다 훨씬 낮은 수준에서 작동하면 시동 실패(팬이 베어링 정지 마찰을 극복할 만큼 충분한 토크를 발생시키지 못함) 및 팬 정지 가능성이 발생할 수 있습니다. 9CRA0412P4K10 데이터시트에서 최소 작동 전압을 확인하세요. 일반적으로 SanAce 12V 시리즈 팬은 안정적인 작동을 위해 약 7V 미만에서 작동해서는 안 됩니다.
