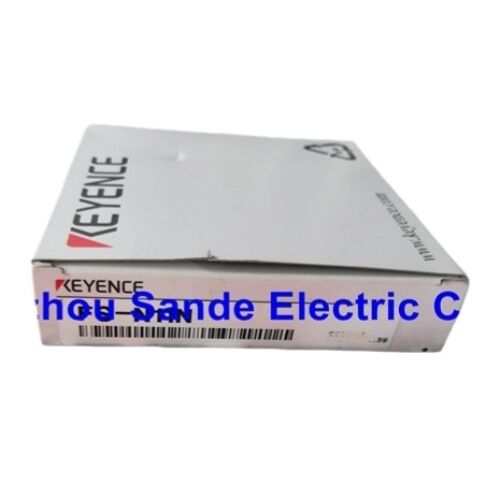

FS-N11N 디지털 광섬유 증폭기 센서 FSN11N

Keyence FS-N11N | 디지털 광섬유 센서 앰프 — NPN 출력, 6가지 응답 모드, APC, 12–24VDC, 메인 유닛

개요

Keyence FS-N11N은 Keyence의 FS-N 시리즈 디지털 광섬유 센서 앰프의 NPN 출력, 케이블 타입 메인 유닛입니다. 별도로 장착된 광섬유 센서 헤드를 통해 수신된 광 신호를 처리하고, 수신된 파형에 FS-N 시리즈의 디지털 신호 처리를 적용하여 기계 컨트롤러에 이산적인 NPN 스위칭 신호를 출력합니다.50μs HIGH SPEED부터 16ms MEGA까지 6가지 선택 가능한 응답 시간 모드를 통해 동일한 물리적 유닛으로 가장 빠른 분류 및 계수 주기부터 전기적으로 노이즈가 많은 환경에서 느리게 움직이는 물체의 안정적이고 노이즈 필터링된 감지까지 다양한 애플리케이션에 사용할 수 있습니다.FS-N 시리즈는 센싱 헤드와 신호 처리 앰프를 완전히 분리합니다.

광섬유 헤드는 감지 지점에 직접 장착됩니다. — 좁은 기계 내부, 뜨거운 표면 근처, 고진동 위치 또는 기존 광전 센서 본체가 견디지 못하거나 맞지 않는 곳에 장착할 수 있습니다.

FS-N11N 앰프는 열악한 환경에서 떨어진 깨끗하고 접근하기 쉬운 DIN 레일 패널 위치에 장착됩니다.

헤드와 앰프를 연결하는 유리 또는 플라스틱 광섬유 케이블은 빛만 전달합니다. — 감지 지점으로 전기 신호가 전달되지 않아 센싱 위치에서의 EMI 수신을 제거하고 전기 센서가 잘못된 출력을 생성하는 환경에서 사용할 수 있습니다.

4개 요소의 적색 LED 광원은 광섬유 케이블의 수광 콘을 가로질러 넓고 안정적인 조명을 제공하여 디지털 광 앰프에 사양된 일관된 감지 임계값에 기여합니다.

APC(자동 전원 제어)는 공장 기본값인 OFF에서 ON으로 전환 가능하며, 온도 변화 및 LED 노후화에 관계없이 방출되는 광 강도를 일정하게 유지하여 센서 수명 동안 감지 마진을 더욱 안정화합니다.

주요 사양

매개변수

값

50μs의 HIGH SPEED는 가장 빠른 모드로, 고속 컨베이어에서 개별 소형 부품을 감지하거나, 광섬유를 통해 엔코더의 펄스를 계수하거나, 감지 창이 1밀리초 미만인 모든 애플리케이션에 적합합니다.

HIGH SPEED 모드에서는 간섭 방지가 비활성화(0개)되므로, 동일한 물리적 영역에서 작동하는 여러 FS-N 앰프가 광원이 겹치는 경우 서로 영향을 줄 수 있습니다.

HIGH SPEED에서는 감지 마진과 노이즈 내성이 속도에 종속됩니다.

250μs의 FINE은 4개의 간섭 방지 유닛을 활성화합니다. — 여러 광섬유 센서가 근접하여 작동하지만 여전히 밀리초 미만의 응답이 필요한 애플리케이션에서 상호 간섭 저항이 크게 향상됩니다.

TURBO부터 MEGA 모드까지는 응답 속도를 희생하면서 필터링 및 간섭 방지(TURBO/SUPER/ULTRA/MEGA에서 최대 8개)를 점진적으로 증가시킵니다.

4ms의 ULTRA와 16ms의 MEGA는 전기적으로 노이즈가 많은 산업 환경에서 스위칭 속도보다 안정적이고 잘못된 출력 없는 감지가 우선시되는 느리게 움직이는 대상에 적합합니다.

간섭 방지가 이중 모드로 설정되면 관리 가능한 간섭 방지 유닛 수가 두 배가 됩니다. — 많은 FS-N 앰프가 근접한 패널 구성에서 유용합니다.

메인 유닛 아키텍처 및 확장

메인 유닛으로서 FS-N11N은 다축 광섬유 센서 패널의 시작점입니다. Keyence FS-N 확장 유닛은 메인 유닛의 측면 버스 인터페이스에 직접 연결되어 각 추가 축에 대한 추가 배선 없이 메인 유닛의 전원 공급 장치 및 통신 출력을 공유합니다.

이 데이지 체인 아키텍처는 광섬유 센서로 서비스되는 5개, 10개 또는 그 이상의 감지 지점을 가진 기계에서 패널 배선 복잡성을 줄입니다.

OLED 디스플레이는 수신된 광 강도, 설정된 임계값 및 현재 출력 상태를 고대비로 표시합니다. — 이전에는 구형 광 앰프 세대의 아날로그 니들 미터에서만 사용할 수 있었던 정보입니다.

설정 중 디스플레이를 통해 원터치 캘리브레이션이 가능합니다. — 티치 기능은 대상 위치의 광 레벨을 샘플링하고 최적의 임계값을 계산하여 수동 조정 없이 적용합니다.

생산 중 OLED 디스플레이는 수신된 신호와 임계값 간의 마진을 표시합니다. 이는 센서가 스위칭 경계에 얼마나 가깝게 작동하는지에 대한 실시간 지표입니다. — 작은 마진은 잘못된 출력이 발생하기 전에 감지 설정에 주의가 필요함을 나타냅니다.

자주 묻는 질문

Q1: FS-N11N과 호환되는 광섬유 센서 헤드는 무엇입니까?

FS-N11N은 표준 확산, 투과, 역반사 구성 전반에 걸쳐 Keyence의 FS 시리즈 광섬유 헤드와 호환됩니다.

광섬유 유닛은 앰프의 광섬유 입력 포트에 연결됩니다. — 투과형 설정의 경우 이미터용 포트 하나, 수신기용 포트 하나, 또는 확산형의 경우 단일 포트입니다. FS-V 또는 이전 시리즈의 광섬유 유닛은 어댑터 케이블이 필요할 수 있습니다. 주문 전에 FS-N 시리즈가 아닌 광섬유 헤드의 호환성을 Keyence에 확인하십시오.

Q2: APC는 무엇을 하며, 언제 켜야 합니까?

APC(자동 전원 제어)는 온도 변화 및 LED 노후화를 보상하기 위해 방출되는 광 강도를 지속적으로 모니터링하고 조정합니다. APC가 꺼져 있으면(공장 기본값), 방출되는 강도는 고정되며 감지 마진은 극심한 온도에서 약간 이동할 수 있습니다.

APC를 켜는 것은 온도 변화가 있는 환경이나 센서가 장기간 재보정 없이 작동하고 시간이 지남에 따라 일관된 감지 임계값을 유지하는 것이 중요한 애플리케이션에 사용하십시오. 대부분의 표준 애플리케이션에서는 APC를 끄고 가끔 재보정하는 것으로 충분합니다.

Q3: 최대 출력 전류는 단독 100mA, 다중 연결 시 20mA로 표시되는데, 이것은 무엇을 의미합니까?

FS-N11N이 단독으로 사용될 때 NPN 출력은 최대 100mA를 싱크할 수 있습니다. 여러 FS-N 유닛이 공통 공급 장치를 공유하는 직렬 확장 체인으로 연결될 때, 각 유닛의 출력 전류는 공유 버스의 총 전류 용량 내에 유지하기 위해 20mA로 제한됩니다.

항상 연결된 부하 — PLC 입력 카드, 릴레이 코일 또는 표시등 — 가 설치 구성에 적용 가능한 제한 내에서 전류를 소비하는지 확인하십시오.

Q4: FS-N11N은 12V DC 공급 장치에서 작동할 수 있습니까?

예. FS-N11N은 12–24V DC (±10%)를 수용하므로 12V 공급 장치는 사양 범위 내에 있습니다. 12V에서 NPN 오픈 컬렉터 잔류 전압(1V 이하) 및 출력 전류 제한은 변경되지 않습니다.

공급 장치가 12V인 경우 PLC 입력 회로가 12V 구동 레벨과 호환되는지 확인하십시오. — 일부 PLC 입력은 12V에서 안정적으로 충족되지 않을 수 있는 더 높은 ON 전압 임계값을 요구합니다.

Q5: 단일 FS-N11N 메인 유닛에 몇 개의 FS-N 확장 유닛을 연결할 수 있습니까?

Keyence는 FS-N 시리즈 시스템 문서에서 단일 메인 유닛에 연결할 수 있는 확장 유닛 수를 사양합니다. 실제 한계는 연결된 모든 유닛의 총 전류 소모량과 메인 유닛의 내부 공급 용량에 따라 달라집니다.

대형 광섬유 센서 패널의 경우 FS-N11N 메인 유닛은 축당 여러 확장 유닛을 데이지 체인으로 지원할 수 있습니다. 메인 유닛의 특정 펌웨어 개정판에 대한 Keyence의 최신 FS-N 시리즈 구성 가이드에서 최대 확장 수를 확인하십시오.
