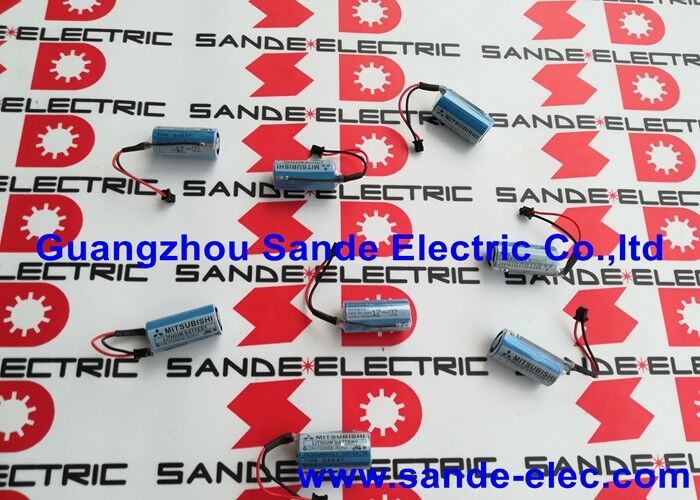

미쓰비시 Q6BAT PLC 배터리

Q6BAT | Mitsubishi MELSEC Q 시리즈 PLC 배터리 — 3V / 1800mAh / 이산화망간 리튬 / 프로그램 메모리 및 RAM 데이터 보존

Q6BAT — MELSEC Q 시리즈 전용 백업 배터리

Q6BAT는 MELSEC Q 시리즈 CPU 모듈용 미쓰비시전기의 전용 백업 배터리입니다. 이는 하나의 특정 목적을 수행합니다. 즉, PLC 전원 공급 장치가 제거되는 동안 Q 시리즈 CPU 내의 모든 배터리 지원 메모리 콘텐츠를 유지하는 것입니다.

MELSEC Q는 Mitsubishi의 모듈식 고성능 PLC 플랫폼으로, 소형 독립형 기계부터 대규모 분산 제조 시스템까지 산업 자동화 전반에 걸쳐 사용됩니다. Q 시리즈 CPU 모듈은 Q6BAT를 사용하여 다음을 유지합니다.

프로그램 메모리:표준 RAM에 저장된 사용자의 GX Works2/GX Developer 래더 로직 또는 구조화된 텍스트 프로그램(기계나 프로세스를 제어하는 ​​프로그램)입니다.

표준 RAM:프로그램이 프로세스 값, 카운터, 레시피 데이터 및 시스템 상태를 저장하는 데이터 레지스터(D 장치), 파일 레지스터 및 기타 데이터 영역입니다.

래치 장치 영역:프로그래머가 "래치"(보존) 장치로 구성한 특정 비트 및 워드 장치 - 다시 초기화할 필요 없이 전원을 껐다 켜도 상태가 유지됩니다.

Q6BAT가 없으면 전원을 껐다 켤 때마다 세 가지 범주의 데이터가 모두 손실되므로 기계를 다시 시작하기 전에 프로그램을 다시 로드하고 데이터를 다시 초기화해야 합니다.

주요 사양

배터리 부족 경보 및 모니터링

Q 시리즈 CPU는 Q6BAT 전압을 모니터링하고 메모리 보존이 위험에 빠지기 전에 사전 경고를 제공합니다.

SP.DI BATT 오류:Q6BAT 전압이 경보 임계값(약 2.7V) 아래로 떨어지면 CPU는 SP.DI BATT 오류를 생성합니다. 이는 CPU 모듈의 ERR 표시기, 프로그래밍 소프트웨어의 진단 및 구성된 HMI 경보 화면에 표시됩니다.

CPU의 BAT LED:MELSEC Q CPU 모듈에는 배터리 전압이 임계값 아래로 떨어질 때 켜지는 전용 BAT LED가 있습니다.

특수 릴레이 SM51/레지스터 SD51:PLC 프로그램은 SM51(배터리 알람 플래그) 및 SD51(배터리 상태)에서 배터리 알람 상태를 읽을 수 있으므로 배터리 알람이 트리거될 때 자동 SCADA 알림 또는 기계 오류 출력이 가능합니다.

응용 시나리오

MELSEC Q PLC 유지보수 교체:생산 기계의 Q02HCPU는 몇 년 동안 서비스를 받은 후 BAT LED 및 SP.DI BATT 오류를 유발합니다. Q6BAT는 다음 계획된 유지 관리 교대 중에 교체되며 프로그램과 데이터는 그대로 유지됩니다.

새로운 Q 시리즈 설치:MELSEC Q 시스템이 새로운 생산 라인에 시운전되었습니다. Q6BAT는 Q CPU에 장착되며, 이후 3~4년간 유지보수 일정에 교체 날짜가 기록됩니다.

FAQ

Q1: Q6BAT를 사용하는 Q 시리즈 CPU 모듈은 무엇입니까?

Q6BAT는 모든 표준 Q 시리즈 CPU 모듈(Q00CPU, Q01CPU, Q02CPU, Q02HCPU, Q06HCPU, Q12HCPU, Q25HCPU 및 확장 변형)과 호환됩니다. 특정 CPU 모듈의 하드웨어 설명서에서 호환성을 확인하십시오. 배터리 설치 절차와 커넥터 위치는 CPU 유형에 따라 약간씩 다릅니다.

Q2: MELSEC Q PLC가 작동하는 동안 Q6BAT를 교체할 수 있습니까?

예. Q PLC에 전원이 공급되고 RUN 모드에 있으면 내부 전원 공급 장치가 모든 메모리를 유지합니다. Q6BAT는 데이터 손실 없이 연결을 끊고 교체할 수 있습니다. 빨리 교환하세요. 배터리 없이 CPU를 장기간 방치하지 마십시오. 전원을 끄고 교체하는 경우 교체하는 데 몇 분 이상 걸릴 경우 데이터가 손실될 위험이 있습니다.

Q3: Q6BAT 애플리케이션 설명에서 "래치 장치"는 무엇을 의미합니까?

래치 장치는 사용자가 전원을 껐다 켜도 해당 값을 유지하도록 구성하는 PLC 메모리 영역(특정 비트 및 워드 장치 범위)입니다. 이는 GX Works2/GX Developer에서 유지되도록 프로그래밍되어 있어 재초기화 없이 전원을 껐다 켜도 마지막 값을 유지합니다. Q6BAT가 없으면 이러한 유지 장치로 구성된 장치라도 정전 시 그 가치를 잃게 됩니다.

Q4: Q6BAT 전압은 배터리 부족 시 Q 시리즈 CPU 작동에 어떤 영향을 줍니까?

Q6BAT가 경보 임계값(~2.7V) 아래로 떨어지면 CPU는 SP.DI BATT 오류를 생성하지만 계속해서 정상적으로 작동합니다. 즉, 배터리 경보로 인해 프로그램 실행이 중단되지는 않습니다. 경보는 즉각적인 CPU 오류가 아니라 임박한 데이터 보존 위험을 나타냅니다. 경보 시 교체 - 배터리가 보존 임계값 아래로 더 많이 소모될 때까지 데이터 보존 기능이 유지됩니다.
