| 원래 장소 | 일본 |
| 브랜드 이름 | PANASONIC |
| 인증 | CE RoHS |
| 모델 번호 | BR-CCF2TH |

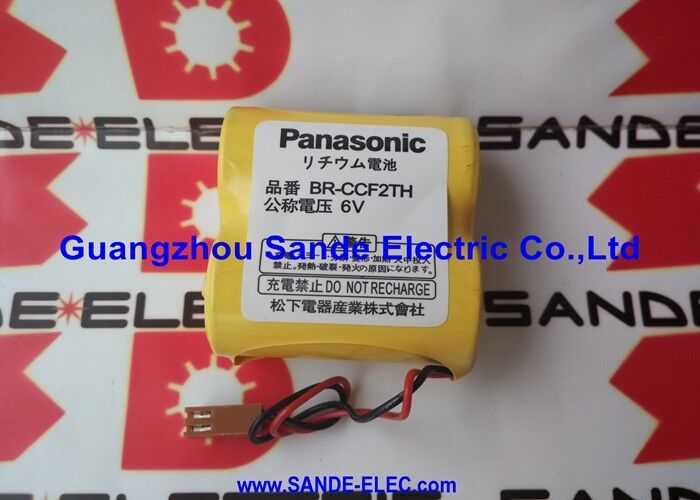

BR-CCF2TH는 커넥터에서 끝나는 와이어 리드와 함께 제공됩니다. 이는 배터리가 호스트 FANUC Alpha 서보 증폭기에 연결되는 방식을 정의하는 인터페이스 구성입니다. 이 터미널 유형은 서보 증폭기 설치 환경을 위해 특별히 설계되었습니다.
진동에 따른 유연성:와이어는 셀 팩과 커넥터 사이를 연결하여 셀 팩의 내부 조인트에 진동 응력을 전달하지 않고 공작 기계 작동으로 인한 기계적 진동을 흡수합니다. 직접적인 견고한 연결은 수년간 지속적인 진동 노출로 인해 내부 셀 피로를 초래할 위험이 있습니다.
극성 커넥터:성형된 2핀 커넥터는 올바른 극성을 보장하므로 반대 방향으로 삽입할 수 없습니다. 이는 유지 관리 중 조명이 좋지 않은 위치에서 커넥터에 자주 접근하는 서보 증폭기 배터리실에서 중요합니다.
정의된 케이블 길이:와이어 리드의 크기는 FANUC Alpha 서보 증폭기 배터리 구획의 표준 깊이에 맞춰져 있습니다. 케이블 길이 덕분에 구획 내부에서 관리해야 하는 여분의 케이블 없이 커넥터가 소켓에 도달할 수 있도록 셀 팩을 구획 뒤쪽에 놓을 수 있습니다.
| 매개변수 | 값 |
|---|---|
| 전압 | 6.0V |
| 용량 | 5000mAh |
| 화학 | 리튬(Li-CFₓ) |
| 단말기 | 와이어 리드/커넥터 |
| 세포 수 | 2 × C 사이즈 |
| 온도 | −40°C ~ +85°C |
| 유통기한 | ~10년 |
| 애플리케이션 | FANUC Alpha ABS 서보 증폭기 |
BR-CCF2TH는 FANUC 서보 배터리 진화의 초기 세대를 대표하며 나중에 더 작은 2/3A 크기로 전환하기 전에 물리적으로 더 큰 C 크기 셀 형식을 사용합니다.
4개 팩(BR-2/3AGCT4A) 및 A 크기 쌍(BR-AGCF2W):
1세대 알파 ABS:FANUC Alpha ABS(Absolute Positioning System) 서보 증폭기(A06B-6073, A06B-6079, A06B-6080, A06B-6096 시리즈)는 C 크기 셀 팩 크기의 배터리 수납공간으로 설계되었습니다. BR-CCF2TH의 와이어 리드/커넥터 형식은 이 드라이브용 원래 OEM 배터리였습니다.
C 사이즈를 선택한 이유:Alpha 서보 앰프 설계 당시 C 사이즈 형식은 단일 커넥터 배터리 팩에 6V 출력과 고용량(5000mAh)의 조합을 제공했습니다. 와이어 리드 커넥터 인터페이스를 사용하면 도구나 납땜 없이 배터리를 교체할 수 있습니다. 이는 15~20년 동안 생산 서비스를 유지할 것으로 예상되는 드라이브에 대한 중요한 서비스 가능성 기준입니다.
C 크기 용량 이점:BR-CCF2TH의 5000mAh(30Wh) 에너지 함량은 최신 소형 형식 팩의 용량을 초과하므로 여러 Alpha 축이 있는 설치에서 백업 기간이 연장되거나 종료 기간이 연장됩니다.
FANUC Alpha 서보 증폭기는 출시된 지 30년이 지난 지금도 전 세계적으로 구형 CNC 공작 기계에서 계속 사용되고 있습니다. 이러한 기계는 작업장, 부품 제조업체 및 전문 가공 작업에서 계속해서 생산적으로 작동합니다. BR-CCF2TH는 계속해서 다음 설치 서비스를 제공합니다.
작업장 CNC 유지보수:FANUC Alpha 드라이브가 장착된 구형 머시닝 센터 및 터닝 센터는 정기적인 CNC 예방 유지 관리의 일환으로 BR-CCF2TH 배터리 교체가 필요합니다. 이는 계획된 종료와 계획되지 않은 종료를 통해 절대 인코더 위치를 유효하게 유지하는 것입니다.
식물 수명 연장:구형 FANUC 장착 공작 기계의 작동 수명을 연장한 시설에서는 계획된 유지 관리 간격 동안 BR-CCF2TH 가용성을 활용합니다.
Q1: BR-CCF2TH가 다른 FANUC 배터리에 사용되는 더 작은 A 크기 또는 2/3A 크기 셀이 아닌 C 크기 셀을 사용하는 이유는 무엇입니까?
Alpha ABS 증폭기 배터리 구획은 Alpha 드라이브가 개발될 때 C 크기 형식용으로 설계되었습니다. 이후 Beta 및 Alpha iSV 제품에서 더 작은 배터리 형식을 가능하게 하는 FANUC 서보 전자 장치의 소형화 이전입니다. C 크기 셀은 동일한 3V 공칭 셀 전압에서 A 크기(1800mAh) 또는 2/3A 크기(1200mAh) 셀에 비해 더 높은 고유 용량(셀당 2500mAh)이라는 이점을 제공합니다.
Q2: FANUC 기계가 작동하는 동안 BR-CCF2TH를 교체할 수 있습니까?
예. 서보 증폭기와 CNC 전원이 켜진 상태에서 증폭기 공급 장치는 ABS 인코더 메모리를 유지합니다. 절대 위치 데이터를 잃지 않고 와이어 리드 커넥터를 분리하고 새 배터리를 연결할 수 있습니다. 전체적으로 배터리 양극 연결을 유지하십시오. 앰프 전원과 배터리가 동시에 없는 기간은 피하십시오.
Q3: BR-CCF2TH는 BR-AGCF2W와 같은 소형 FANUC 서보 배터리와 상호 교환이 가능합니까?
아니요. BR-CCF2TH는 BR-AGCF2W(A 크기 셀)와 다른 물리적 패키지의 C 크기 셀을 사용합니다. 두 팩은 배터리 수납 공간 크기와 에너지 요구 사항이 서로 다른 다양한 FANUC 증폭기 제품군에 사용됩니다. 커넥터는 비슷하게 보일 수 있지만 셀 팩 본체의 크기는 다릅니다. FANUC 증폭기의 유지 관리 문서에 지정된 배터리만 장착하십시오.
Q4: 계획된 종료 전에 BR-CCF2TH 배터리 상태를 어떻게 확인합니까?
증폭기에서 분리된 상태에서 멀티미터를 사용하여 커넥터에서 배터리의 개방 회로 전압을 측정합니다. 건강한 BR-CCF2TH는 약 6V를 읽습니다. 5.5V보다 훨씬 낮은 전압은 수명이 다 되었음을 나타냅니다. FANUC CNC의 알람 내역도 확인해야 합니다. 배터리 알람 9F 항목은 이전 작동 중에 배터리가 이미 저전압 경고를 트리거했음을 나타냅니다.
