| 원래 장소 | 미국 |
| 브랜드 이름 | AB |
| 인증 | CE RoHS |
| 모델 번호 | 1769-BA |
CompactLogix 컨트롤러는 배터리 지원 SRAM에 사용자 프로그램과 데이터 메모리를 저장합니다. 전원 공급 장치가 분리되거나 오류가 발생하면 1769-BA 리튬 셀이 대신하여 충전 기간 동안 프로그램을 그대로 유지합니다. 배터리가 없거나 고갈되면 짧은 정전이라도 전원 중단으로 인해 컨트롤러의 사용자 프로그램이 손실됩니다. 머신은 초기화되지 않은 상태로 돌아가고 프로그램을 다시 로드할 때까지 다시 시작되지 않습니다.

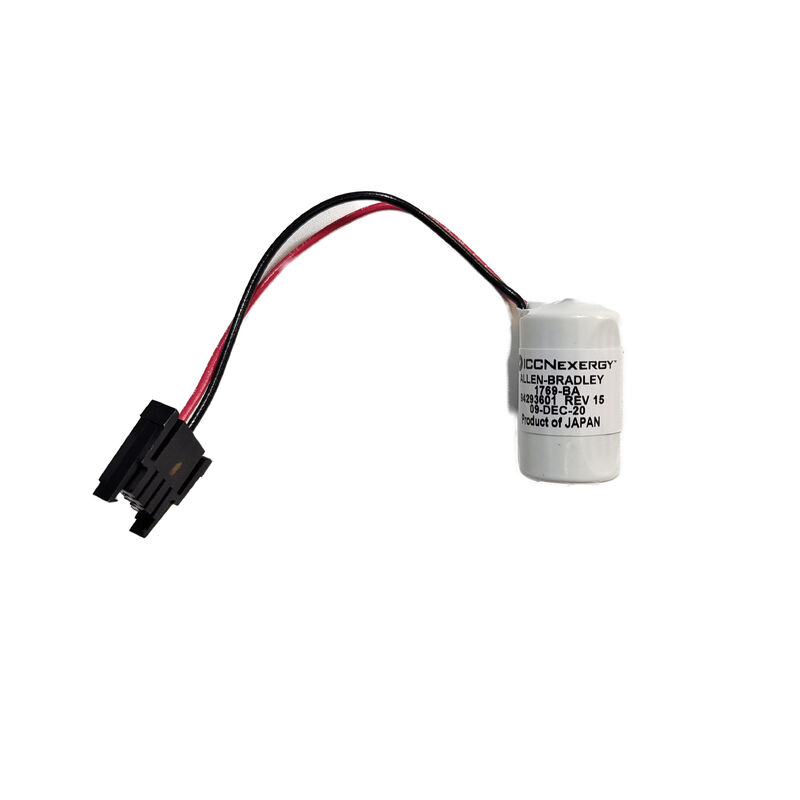

1769-BA는 3핀 커넥터가 있는 사전 배선 하우징에 들어 있는 리튬 비충전식 셀입니다. CompactLogix 컨트롤러 본체의 배터리함에 직접 설치됩니다. 배터리 충전량이 거의 고갈되면 컨트롤러의 BAT LED가 켜집니다. 이것이 교체 표시입니다. LED가 활성화될 때까지 기다리지 말고 교체 시기를 미루십시오. BAT 경고가 나타날 때 이미 상당한 방전이 발생했습니다.
| 매개변수 | 값 |
|---|---|
| 부품 번호 | 1769-BA |
| 전압 | 3.0V DC |
| 용량 | 850mAh |
| 화학 | 리튬(비충전식) |
| 셀 | FDK CR14250SE |
| 치수 | Ø14mm × H26mm |
| 커넥터 | 3핀 |
| 시리즈 | A와 B |
가능하다면 컨트롤러의 전원이 켜진 상태로 1769-BA를 교체하십시오. 전원이 공급되면 컨트롤러의 내부 커패시터는 배터리를 교체하는 동안 SRAM을 잠시 유지합니다. 전원이 꺼진 컨트롤러로 교체하면 커패시터 충전량이 스왑 시간을 연결하기에 충분하지 않은 경우 데이터 손실 위험이 있습니다. 신속하게 작업하십시오. 전환 중에 컨트롤러 레이아웃이 병렬 연결을 허용하는 경우 이전 배터리를 분리하기 전에 새 배터리를 연결하십시오.
1769-BA는 1769 시리즈 CompactLogix 컨트롤러용으로 지정된 배터리입니다. 1747-BA(SLC 500 제품군에 사용) 또는 기타 Allen-Bradley 배터리 유형과 호환되지 않습니다. 설치하기 전에 부품 번호를 확인하십시오.
Q1: 1769-BA는 얼마나 오랫동안 사용 가능합니까?
일반적인 서비스 수명은 정상적인 조건에서 3~5년이지만 작동 온도는 수명에 큰 영향을 미치며 주변 온도가 높아지면 배터리 수명이 단축됩니다. 지속적인 생산 환경에서는 3년 또는 그 이전에 교체하거나 컨트롤러에서 BAT LED가 활성화되면 즉시 교체하십시오.
Q2: BAT LED가 켜져 있습니다. 교체가 얼마나 긴급합니까?
몇 주가 아니라 며칠 내에 즉시 교체하십시오. BAT LED는 배터리가 이미 낮은 임계값까지 방전되었음을 나타냅니다. LED가 활성화될 때 일부 남은 용량이 있지만 계속 지연되면 충전이 0이 될 위험이 있습니다. 배터리가 완전히 방전되어 전원이 차단되면 프로그램이 즉시 손실됩니다.
Q3: 배터리 없이 컨트롤러가 정상적으로 작동할 수 있나요?
예. 전원이 계속 공급되는 한 컨트롤러는 배터리가 소진되거나 없어도 정상적으로 작동합니다. 배터리는 정전 중에만 중요합니다. 배터리가 없으면 전원을 껐다가 켜면(계획적이든 우발적이든) SRAM에서 사용자 프로그램이 지워집니다.
Q4: 1769-BA는 1747-BA와 상호 교환 가능합니까?
아니요. 1747-BA는 SLC 500 컨트롤러 제품군용으로 지정되었습니다. 1769-BA는 CompactLogix용입니다. 두 개는 서로 다른 커넥터를 사용하는 서로 다른 폼 팩터입니다. 플랫폼에 맞지 않는 배터리 유형을 사용하면 부적절한 장착, 잘못된 전압 또는 신뢰할 수 없는 메모리 백업이 발생할 수 있습니다. 부품 번호가 설치된 컨트롤러의 배터리 함 사양과 일치하는지 확인하십시오.
Q5: 사용한 1769-BA 배터리는 어떻게 폐기해야 합니까?
리튬 배터리는 일반 폐기물로 폐기해서는 안 됩니다. 리튬 배터리 폐기에 대한 현지 규정을 따르십시오. 대부분의 지방자치단체와 산업 현장에는 리튬 배터리 재활용 또는 폐기 프로그램이 있습니다. 사용한 리튬 셀을 소각하거나 구멍을 뚫거나 단락시키지 마십시오.
