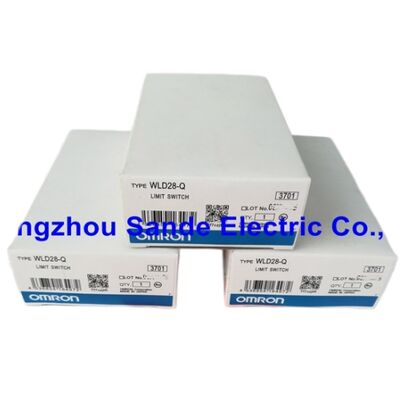

새로운 옴론 WLD28-Q WLD28Q 제한 스위치 무료 배송 빠른 배송

옴론 WLD28-Q. 옴론 WLD28-Q. 옴론 WLD28-Q.

전반적인 설명

의옴론 WLD28-QWL 시리즈 일반용 제한 스위치의 스프링 액추에이터 변종입니다. WL28 카시오는 스테인리스 스틸 스프링 스프링으로 장착되어 있으며, 와이어 지름 6.5mm, 총 길이는 140mm입니다.만방향 접근 액추에이터를 제공하여 접촉 시 모든 측면 방향에서 기울이고 접촉 힘이 제거되면 중립 위치에 자동으로 재설정됩니다..

스위치 몸 안의 스냅 액션 메커니즘은 깨끗한,반사 감소 접촉 전환 가동 요소의 접근 속도와 상관없이 ∙ 느리게 움직이는 기계 테이블에서 빠른 사이클 컨베이어 푸셔로.

WL 시리즈는 물리적인 접촉을 통해 일반 목적 기계 위치 감지에 대한 Omron의 주요 라인입니다.

인덕티브와 광전기 센서가 표준 존재/부재 검출을 위한 새로운 설계의 제한 스위치를 대체한 경우,WL 시리즈는 신체 접촉이 올바른 검출 방법인 상황에서 적극적으로 적용됩니다.: 유연하거나 부드러운 부품 탐지, 스위치가 구멍에서 금속을 탐지하기보다는 목표물과 물리적으로 기울어야 할 경우,접근 방향이 변하거나 전방향이 있는 작동 요소, 그리고 코일 스프링의 유연한 이동이 딱딱한 플링거 또는 롤러를 손상시킬 수 있는 표적을 탐지 할 수 있는 설비.

코일 스프링 액추에이터는 WLD28 제품군 내에서이 변형을 정의하는 특색입니다.

스테인리스 스틸 코일은 냉각액과 오일 환경에서 부식 저항성을 제공합니다.그리고 140mm 스프링 길이는 관대한 작동 구역을 제공합니다 스프링은 밀봉이나 롤러가 수용 할 수있는 길이를 훨씬 더 길게 이동하는 내부 스위치를 기울이고 작동합니다.

이 연장 된 작동 경로는 접근이 정확하게 제어되지 않는 지점에 지나가는 목표를 감지하는 데 유용합니다.또는 기계의 위치 반복성이 단거리 플론저의 안정적인 작동을 보장하기에 충분하지 않은 경우.

주요 사양

코일 스프링 액추에이터

코일 스프링은 WL 시리즈에서 가장 다재다능한 작동 장치입니다. 롤러 플링거 (만 수직 / 축적 접근에서 작동) 또는 롤러 레버 (정해진 회전 평면에서 작동) 와 달리 the coil spring accepts actuation from any lateral direction — the spring bends under force from any angle and internally operates the snap action switch at a defined deflection angle regardless of which direction the force came from.

이 전방향 특성은 다른 액추에이터 유형이 정확한 목표 접근 기하학에 의존하도록 만드는 정렬 요구 사항을 제거합니다.

스테인리스 스틸 코일 6.5mm 와이어 지름은 산업 환경에 대한 재료 강도 및 노화 저항을 제공합니다.

140mm 전체 스프링 길이는 약 100mm +의 사용 가능한 이동의 작동 구역을 만듭니다. 이 구역을 따라 어디에서나 통과하는 표적이 스프링을 기울이고 스위치를 작동시킵니다.스프링의 길이를 따라 관대한 탐지 창을 제공하여 플링거 액추에이터가 제공 할 수 없습니다..

프레스에서 부품 발사 감지, 제품이 어떤 방향에서든 밀어낼 수 있는 컨베이어 혼잡 감지, 연속 프로세스 장비에서 웹 또는 스트립 파기 감지과 같은 애플리케이션을 위해그리고 딱딱한 액추에터를 밀어낼 수 없는 유연한 부품의 존재 감지, 코일 스프링의 유연하고 전방향 반응은 가능하게 하는 특징입니다.

스냅 액션 메커니즘 접근 속도와 관계없이 신뢰할 수 있는 전환

스냅 액션 메커니즘은 정해진 트리거 포인트까지 스프링에 에너지를 저장합니다.그 다음 그것을 빠르게 풀어줍니다. 가동 힘이 얼마나 느리거나 빠르게 적용되었는지 상관없이 높은 속도로 접촉자를 전환합니다..

이 속도 독립성은 두 가지 실용적인 이유로 매우 중요합니다.

먼저, 느린 동작의 작동 요소들 1mm/minute로 움직이는 수압 테이블수동 포지셔닝 고정 장치로 스위치에 힘을 너무 천천히 적용하면 간단한 스프링 접촉이 점진적으로 스위치 영역을 통과합니다., 접촉 표면에 접촉 반사 또는 전기 활의 긴 기간을 생성합니다.스냅 액션은 접촉이 마이크로초에 열려서 닫혀 (또는 닫혀서 열립니다) 에서 이동하는 것을 보장함으로써 이것을 제거합니다., 가동 요소의 속도에 관계없이

둘째, 스냅 액션은 작동 속도와 온도의 전체 범위에서 일관된 접촉 힘과 접촉 압력을 생성합니다.

스위치 포인트 반복성 켜기 및 끄기 위치 사이의 기계적 히스테레시스 꽉 차 있고 예측 가능합니다.그래서 Omron은 여행 전 차원을 지정합니다.WLD28 롤러 펌프 변종에 대해서는.7mm) 의 정밀성.

SPST-NO + SPST-NC 2회로 듀얼 브레이크

콘택트 구성은 하나의 스위치 몸에서 정상적으로 열린 회로와 정상적으로 닫힌 회로 하나를 제공합니다.각각은 이중 중단으로 구현됩니다. 접촉은 동시에 두 지점에서 회로를 중단합니다..

이중 차단 접촉은 동일한 접촉 여행에서 단일 차단 접촉에 비해 두 배의 활 단절 거리를 제공합니다.그래서 WL 시리즈는 10A/500VAC/600VAC의 접촉 등급을.

기계 제어 회로에서, 하나의 스위치 몸에서 NO와 NC 접촉을 모두 사용할 수 있는 것은 위치 횡단 차단에 대한 표준 구성입니다:NO 접촉은 PLC에 작동 위치를 확인합니다 (프링이 기울었을 때 닫습니다), NC 콘택트가 동시에 열리는 동안, 하나의 스위치 작동으로 한 회로를 동시다발적으로 활성화하고 다른 회로를 동시다발적으로 차단 할 수있는 전환 동작을 제공합니다.

FAQ

Q1: 스프링은 "자율 리셋"으로 묘사됩니다. 이것은 작동에 무엇을 의미합니까?

자기 재설정 (self-reset) 은 가동 요소가 꺼질 때 주름 힘으로 작동 장치가 중립 (자유) 위치로 돌아가고, 접촉 장치가 동시에 원래 상태로 돌아갑니다 (NO가 열립니다.NC는 닫습니다).

잠금 또는 유지 작용이 없습니다 ∙ 스위치는 작동 힘을 제거 한 후 작동 상태를 유지하지 않습니다.

이것은 위치 감지에 대한 표준 구성입니다: 스위치는 목표물이 스프링을 누르면서만 작동합니다.그리고 접촉은 목표가 철수하자마자 휴식 상태로 돌아갑니다..

Q2: 2 회로 이중 끊기 접촉과 표준 단일 끊기 SPDT의 차이점은 무엇입니까?

표준 SPDT (Single Pole Double Throw) 는 하나의 공통 단말기를 두 개의 접촉자 사이에 전환합니다.

WLD28-Q의 2회로 듀얼 브레이크 콘택트 구성은 두 개의 분리된 독립적인 회로를 제공합니다. 한 SPST-NO (일극 단일 투어,정상적으로 열린 회로와 SPST-NC (일극 단발), 일반적으로 닫힌) 회로, 각각은 이중 중단 작용을합니다.

이 두 회로는 동시에 전환하지만 서로 전기적으로 격리되어 있습니다. 이것은 NO와 NC 회로에서 서로 다른 전압 또는 회로를 독립적으로 전환 할 수 있습니다.SPDT와 달리 두 개의 투자가 공통 터미널을 공유합니다..

Q3: 10A/500VAC에서 WLD28-Q는 직접 모터 회로를 전환 할 수 있습니까?

10A 저항 전류 등급은 250VAC에서 인덕티브가 아닌 (반항) 부하에 적용됩니다. 모터 부하의 경우,모터 시작시 (일반적으로 6 × 풀 로드 전류) 의 부착 전류는 스위치의 부착량 내에 있어야 합니다., 그리고 모터 로드 전류에서의 접촉 내성은 750,000 작업의 명목 저항 전기 수명보다 낮습니다.

소형 모터 스위치 (분자력 마력) 에서, 적절한 다운레이팅으로 직접 스위치하는 것이 가능합니다.

더 큰 모터에서는 중간 접촉기가 제한 스위치 접촉을 보호하며 표준 관행입니다.

Q4: 스테인레스 스틸 스프링은 140mm 길이입니다. 어떻게 스위치 몸체에 고정됩니까?

스핀프링 스프링은 WLD28 본체에 헤드 섹션에서 연결되며, 스프링 베이스가 스위치의 작동 메커니즘과 연결됩니다.어떤 측면 방향에 스프링의 기울기 내부 스냅 액션 메커니즘에 힘을 전송.

설치를 위해 스위치 바디는 스위치 하우징의 장착 구멍을 통해 M4 나사기로 기계에 장착되며, 스프링은 예상 목표 접근 방향에 맞춰집니다.스테인레스 스틸 구조는 냉각액에 저항, 기름, 그리고 기계 도구 환경의 전형적인 청소 물질.

Q5: 일반 타입의 사용 수명과 가등 전기 내구성 사이의 차이점은 무엇입니까?

기계적 수명 (15,000,000 작업) 는 스위치 메커니즘이 표준 조건에서 부하없이 견딜 수 있는 작동 횟수입니다.1000 회전) 는 등급 부하 (10A/250VAC 저항력) 에서 동작의 수입니다., 그 후 접촉 저항은 접촉 표면의 활 침식으로 인해 사양 이상으로 증가 할 수 있습니다.

작은 PLC 로드 (5 ∼ 20mA) 를 전환하는 응용 프로그램에서, 효과적인 전기 수명은 750,000 개의 가등식 작업보다 훨씬 길습니다.가속 전류 근처의 중량부하 전환용, 750,000운동 전기 생활은 제한적인 사양입니다.
