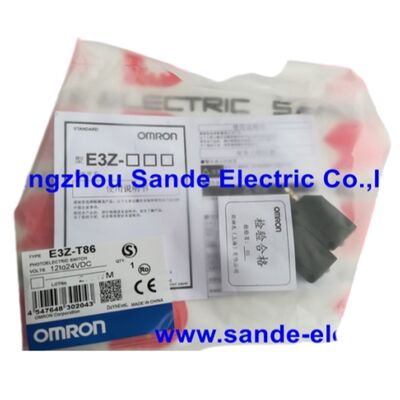

E3Z-T86 옴론 광전기 센서 헤드 E3ZT86

옴론 E3Z-T86 ∙ 투어빔 광전기 센서 세트 15m 센서, 적외선 870nm, PNP 라이트 ON/다크 ON, 1224VDC, 100mA, IP67, M8 커넥터, -40°C ~ +55°C

전반적인 설명

의옴론 E3Z-T86E3Z 콤팩트 시리즈의 투광선 광전기 센서 세트입니다. 각이 M8 4핀 커넥터를 통해 연결되는 맞춤형 제곱 하우스에 있는 발사기와 수신기,870nm의 적외선 조명으로 최대 15m의 탐지 구역을 커버합니다..

E3Z 시리즈는 연간 100만 대 이상 판매되었습니다. 산업 자동화, 포장,재료 취급, 소형 광전기 센서가 지정되는 저장소 응용 프로그램.

투광선 구성은 발산기를 검출 구역의 한쪽에, 수신기를 다른 쪽에 배치합니다.

방출기는 지속적으로 조절된 적외선선을 투사하고 수신기는 수신 신호 수준을 모니터링합니다. 불투명한 표적이 복사선을 깨면,수신기의 신호가 떨어지고 출력 스위치가.

이것은 가장 면역적인 광전기 감지 방법입니다. 목표물의 표면 반사성, 색상, 표면 마감,또는 프레젠테이션 앵글 그리고 주어진 센서 크기에서 가장 긴 감지 범위를 제공합니다.

15m에서 E3Z-T86는 대부분의 반사 센서가 접근할 수 없는 거리를 넘을 수 있습니다.

L 후자는 E3Z-T86 쌍 (E3Z-T86-L) 의 발사자를 식별하고 D 후자는 수신자를 식별합니다. 둘 다 E3Z-T86 세트로 함께 판매됩니다.

발산기는 스위치 출력을 포함하지 않으며 수신기는 수신 신호를 처리하고 PLC에 연결되는 PNP 출력을 생성합니다.

주요 사양

15-미터 탐지 ∼ 범위에 있는 횡단선 장점

E3Z-T86의 15m 센싱 거리는 횡단선 기하학의 직접적인 이점입니다.그리고 센서는 대상으로부터 반사되는 빛에 의존하고 수신기에 돌아갑니다. 신호 수준은 거리의 네 번째 힘으로 떨어집니다.: 한번 발사자에서 목표물, 한번 목표물에서 수신자).

횡선 감지에서 수신기는 발사자를 직접 볼 수 있습니다.그리고 방출기의 전체 출력은 반사 손실없이 수신기에 향합니다..

이 기본적인 기하학적 장점은 E3Z-T86이 15 미터를 달성하는 이유이며 E3Z 분산 반사 변수는 동일한 하우스에서 1 미터를 커버합니다.

큰 기계 영역에서의 응용 프로그램 컨베이어 시스템 라인 끝 탐지, 로딩 베이스에서 차량의 존재, 창고 통로에서 팔레트 탐지,관문 및 접근 모니터링 15 미터 횡선 빔 능력 추가 센서 또는 반사 액세서리의 필요성을 제거.

12mm 최소 감지 가능한 대상의 크기는 최대 범위에서 빔을 안정적으로 깨는 가장 작은 불투명한 표적을 지정합니다.

더 작은 물체 ∙ 개별 제품 방향 센서얇은 부분 검출 ∼ 소형 물체가 검출 지점에서 빔 가로 절단을 완전히 중단하도록 센서가 목표물에 더 가깝게 배치되도록 요구합니다..

870nm 적외선 ∙ 변조와 면역력

The 870nm near-infrared wavelength is invisible to human eyes and is significantly attenuated by most optical bandpass filters — properties that benefit both safety (no visible beam in the work area) and performance (modulation at specific frequencies distinguishes the sensor's own beam from ambient infrared from fluorescent lighting, 백열등, 태양광).

옴론의 E3Z 시리즈는 신호 수준을 측정하는 대신 수신된 변조 패턴을 검증하는 독특한 간섭 면역 알고리즘을 사용합니다.

이 접근법은 근처에서 작동하는 다른 E3Z 센서,그리고 환경의 펄스 인프라 레드 소스에서 밀도가 높은 센서 설비와 여러 센서 짝이 가까이에서 작동하는 자동화 된 창고 환경에서 실용적인 이점이 있습니다..

-40°C ~ +55°C 냉장고 및 온도 환경 용량

The extended cold temperature rating of −40°C is specific to the E3Z-T66/T86/R66/R86 connector models — Omron's E3Z documentation notes that this operating range applies to these connector variants while other E3Z models are rated to −25°C minimum.

이 더 넓은 온도 범위는 E3Z-T86을 냉장고, 추운 기후의 야외 설비,그리고 표준 센서가 심한 온도에서 시작 시퀀스를 통해 안정적으로 작동할 수 없는 냉각 장비.

최대 55 °C에서 E3Z-T86는 따뜻한 산업 환경을 다루고 있습니다.그리고 열 공정 장비와 인접한 영역은 수신기의 증폭기 회로를 손상시킬 수 있는 열 한계에 도달하지 않고.

FAQ

Q1: E3Z-T86는 세트입니다. 방출기 단위가 PLC에 별도로 연결되어야합니까?

아니요. 발사기 (E3Z-T86-L) 는 전원 공급 연결 (24V 동전 공급 가이브에, 0V 파란색 가이브에) 만 필요합니다. 그것은 PLC 출력을 생성하지 않습니다. 수신기 (E3Z-T86-D) 는 증폭기를 포함합니다.출력 트랜지스터, 그리고 PNP 신호 출력 (검은 전선) 과 M8 커넥터. PLC 입력에 수신기만 연결되어 있습니다.

방출기와 수신기는 각각 독립적인 전원 공급 연결을 받습니다. 그들은 한쪽에서 다른 쪽으로 전력을 연쇄하지 않습니다. 둘 다 정상 작동을 위해 공급원이 활성화되어야합니다.

Q2: 빛 / 어두운 ON 선택은 무엇을 변화시키고 언제 각각이 적절합니까?

라이트-ON (LO): 빔이 수신되면 출력이 활성화됩니다. PLC는 아무것도 빔을 차단하지 않을 때 출력을 ON하고 목표물이 차단할 때 출력을 OFF합니다. 다크-ON (DO):출력이 빔이 끊어질 때 활성화됩니다..

PLC는 목표물이 빔에 있을 때 ON을 보고 경로가 명확할 때 OFF을 보인다. 출력이 목표물의 존재를 나타낼 수 있는 표준 객체 검출에 LO를 사용한다 (출력 검출에 의해 활성화된다).

DO를 사용하여 통로가 깨끗하다는 것을 확인하거나 빔을 통과하는 항목을 셀 수 있습니다 (출력은 각 중단 후 빔이 복원되면 활성화됩니다).

Q3: 방향 각은 3°15°입니다. 발사자와 수신기의 정렬이 얼마나 정확해야 할까요?

방향 각은 빔의 효과적 방출 및 수신의 콩을 정의합니다.3°~15° 범위는 효과적 반각이 3°에서 시작되고 센서가 여전히 15°의 오차를 감지할 수 있다는 것을 의미합니다..

15m 설비의 경우, 발산기에서 3°의 오차는 수신기에서 대략 785mm의 변편 오프셋으로 번역됩니다.

실제적으로, 스피릿 레벨과 초기 거친 위치와의 정렬은 두 단위를 1° 내에 설정하여 상당한 마진을 제공합니다.

옴론은 E3Z의 기계적 및 광적 축 오프셋이 ±2.5° 미만이며, 이전 센서 설계에 비해 정렬을 단순화했다고 지적한다.

Q4: E3Z-T86은 열 램프 또는 적외선 히터와 같은 다른 적외선 광원과 환경에서 사용할 수 있습니까?

모듈된 적외선 신호와 Omron의 간섭 면역 알고리즘은 정지 상태 적외선 소스를 거부합니다태양광은 센서의 작동 주파수에서 변조 신호를 생성하지 않으므로 거부됩니다..

센서의 변조 주파수 근처에서 작동하는 펄스 적외선 소스는 간섭 유형에 대해 더 우려됩니다.E3Z-T86의 외부 빛에 대한 면역은 표준 산업 환경에서 매우 높습니다..

펄스 적외선 건조기, 경화 램프 또는 통신 시스템 근처의 설비의 경우 수신기의 안정성 표시기를 모니터링하여 작동 중에 간섭이 없는지 확인합니다.

Q5: 15m 이하의 거리에서 신뢰할 수 있는 최소 물체의 크기는 무엇입니까?

최소 12mm의 객체 크기의 사양은 최대 15m 범위에서 적용되며, 목표 위치에서의 빔의 겉보기 지름이 핵심 요소입니다.

더 짧은 거리에서, 목표물에서의 빔 직경은 더 작고, 비례적으로 더 작은 물체는 신뢰할 수 있습니다.

1m에서, 대략 1mm 지름의 물체는 스레드 검출, 얇은 와이어 존재, 또는 얇은 필름 가장자리 감지 등의 애플리케이션에 관련된 ′′ 빔을 중단할 수 있습니다.

각 특정 탐지 애플리케이션에 대해, 명목 최대 12mm 사거리의 사양에 의존하는 대신 의도된 작동 거리에서 최소 신뢰성 있는 탐지 가능한 크기를 시험한다.
