| 원래 장소 | 독일 |
| 브랜드 이름 | EMB-PAPST |
| 인증 | CE ROHS |
| 모델 번호 | 4114N/12시간 |

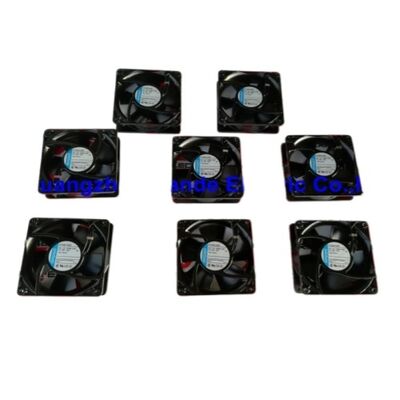

4114N-12HR은 ebm-papst의 24V DC 축형 냉각 팬입니다. ebm-papst는 독일에 본사를 두고 정밀 엔지니어링 냉각 제품으로 명성이 높은 산업용 팬 및 모터 분야의 세계 선두 제조업체 중 하나입니다. 4114N/12HR은 산업용 24V 전원 장비용 120mm DC 팬 제품군인 ebm-papst의 4114N 시리즈에 속합니다.
4000RPM에서 126.3CFM 공기 흐름을 통해 4114N-12HR은 고성능 120mm 팬이 되어 유사한 전압에서 일반 120mm 팬보다 훨씬 더 많은 공기 흐름을 제공합니다. 이 성능은 높은 IGBT 전력 소비를 위해 표준 120mm 패널 장착 형식 내에서 최대 공기 흐름이 필요한 산업용 인버터용 냉각 팬으로서의 주요 응용 분야와 일치합니다.
| 매개변수 | 값 |
|---|---|
| 치수 | 120×120×38mm |
| 전압 | 24V DC |
| 현재의 | 345mA |
| 힘 | 8.3W |
| 속도 | 4000RPM |
| 기류 | 126.3CFM |
| 전선 | 3 |
| 제조업체 | ebm-papst |
ebm-papst는 팬 엔지니어링 우수성으로 국제적으로 인정받고 있습니다. 산업용 팬은 신뢰성과 성능 일관성이 중요한 까다로운 응용 분야에 사용됩니다.
EC(전자 정류) 모터 기술:ebm-papst는 효율적인 전자 정류 기능을 갖춘 DC 브러시리스 모터인 EC 팬 기술을 개척했습니다. 4114N-12HR은 동일한 애플리케이션의 음영 극 AC 모터에 비해 긴 수명과 높은 효율성을 위해 DC 브러시리스 모터 설계를 사용합니다.
높은 공기 흐름 효율:4114N/12HR은 8.3W에서 126.3 CFM을 제공합니다. 이는 ebm-papst의 공기 역학적 블레이드 설계와 효율적인 모터를 반영하는 공기 흐름 대 전력 비율입니다. 비슷한 크기의 표준 산업용 DC 팬은 일반적으로 80~100CFM을 제공합니다. 4114N/12HR의 126 CFM 출력은 이를 고성능 장치로 식별합니다.
산업용 가변 주파수 드라이브:팬 속도 모니터링 기능이 있는 24V 전원 냉각을 사용하는 VFD/인버터 인클로저용 교체 또는 직접 냉각 팬 - 24V DC 냉각 팬을 사용하는 Siemens MICROMASTER, ABB ACS, Danfoss 및 유사한 드라이브 플랫폼의 공통 사양입니다.
서보 증폭기 냉각:서보 드라이브 캐비닛용 24V 전원 냉각 팬 - 126 CFM 공기 흐름은 중급 서보 증폭기 인클로저의 IGBT 전력단에서 열을 제거합니다.
산업 자동화 장비:속도 모니터링 기능이 있는 120mm 24V DC 팬이 필요한 자동화 컨트롤러, 전원 공급 장치 및 산업용 컴퓨터를 위한 냉각입니다.
Q1: ebm-papst 4114N-12HR에서 HR 접미사는 무엇을 식별합니까?
ebm-papst의 명명 시스템에서 HR 접미사는 로터 잠금 보호 및 속도 출력(회전 속도계 피드백)이 내장된 특정 버전을 식별합니다. HR이 없는 표준 버전은 2선(전원 전용)입니다. HR 버전에는 속도 모니터링 출력을 포함하여 3개의 와이어가 있습니다. 속도 신호 입력을 통해 팬 고장 감지가 필요한 드라이브 및 인버터 애플리케이션에는 HR 지정이 필요합니다.
Q2: 4114N-12HR 팬 속도 신호 출력 형식은 무엇입니까?
세 번째 와이어의 속도 신호 출력은 일반적으로 개방형 컬렉터 펄스 출력입니다. 즉, 많은 ebm-papst 구성에서 회전당 2개의 펄스를 생성합니다. 인버터나 컨트롤러는 펄스 주파수를 모니터링하여 실제 팬 RPM을 계산합니다. 정확한 출력 사양(회전당 펄스 수, 신호 전압, 전류 용량)은 ebm-papst 4114N/12HR 데이터시트에서 확인됩니다.
Q3: 4114N-12HR은 감속 작동을 위한 12V 공급 장치와 호환됩니까?
4114N-12HR의 정격은 24V DC입니다. 12V에서 작동하면 모터 속도가 정격 RPM의 약 절반으로 감소합니다(개방 루프 작동에서 DC 전압과 브러시리스 모터 속도 사이의 비례 관계로 인해). 공기 흐름이 크게 떨어지고 팬이 추운 온도에서 안정적으로 시작하기에 충분한 토크를 생성하지 못할 수 있습니다. 24V 정격 공급 장치 외부에서 팬을 사용하기 전에 최소 작동 전압에 대해 ebm-papst의 사양을 참조해야 합니다.
Q4: 4114N-12HR이 내 인버터 냉각 팬을 올바르게 교체하는지 어떻게 확인합니까?
고장난 팬의 레이블 사양을 4114N-12HR과 비교하십시오: 전압(24V DC), 크기(120×120×38mm) 및 커넥터/와이어 수(3와이어). 원래 팬이 다른 브랜드이지만 이러한 매개변수를 공유하는 경우 4114N-12HR이 기능적 교체 역할을 할 수 있습니다. 팬 결함 모니터링 기능이 있는 드라이브의 경우 세 번째 와이어 속도 신호 극성과 펄스 수가 드라이브의 팬 결함 입력 사양과 일치하는지 확인하십시오.
