| 원래 장소 | 일본 |
| 브랜드 이름 | NMB |
| 인증 | CE ROHS |
| 모델 번호 | 2406KL-05W-B59 |

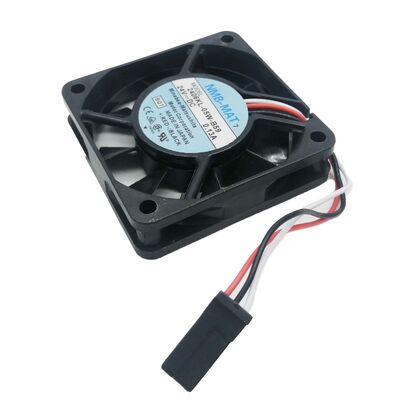

The 2406KL-05W-B59 is a 60×60×15mm (6015) DC axial fan from NMB Technologies — the compact 60mm form factor serving industrial electronics positions where a 120mm fan would not fit but thermal management is still required. 4600 RPM에서, 이것은 많은 더 큰 팬보다 더 빨리 회전하는 고속 60mm 팬입니다. 소형 패키지에서 유용한 공기 흐름을 유지하는 데 더 작은 블레이드 지름을 보상하기 위해.
24V DC 공급 및 넓은 운영 전압 범위 (12.0 ∼ 26.5V) 는 2406KL-05W-B59을 24V 산업 제어 공급 장치와 12V 전자 장비 모두와 호환 할 수 있습니다.
| 매개 변수 | 가치 |
|---|---|
| 크기 | 60x60x15mm |
| 전압 | 24V DC |
| 전압 범위 | 12.0V ∙ 26.5V |
| 전류 | 0.13A |
| 힘 | ~3.1W |
| 속도 | 4600 RPM |
| 형태 요인 | 6015 |
| 시리즈 | 2406KL |
60×60×15mm (6015) 팬은 산업용 전자 냉각에서 특정 틈새를 차지합니다.
120mm 이하의 팬:120×120×38mm 표준은 많은 PCB 수준 및 모듈 수준 냉각 위치에 너무 크다. 60mm 팬은 더 작은 공간에 적합합니다.그리고 120mm의 팬 커트아웃에 너무 작은 컴팩트 인하우스에서.
40mm 팬 이상:40mm 팬은 주어진 회전 속도에서 낮은 공기 흐름을 제공합니다. 40mm 팬이 충분한 공기 흐름을 제공 할 수 없으며 120mm 팬이 맞지 않을 때, 60mm는 중간 성능 수준을 제공합니다.
15mm 얇은 깊이:15mm 깊이는 120mm 팬의 표준 38mm 깊이보다 현저히 낮습니다. 매우 浅한 장막이나 38mm 팬이 통과하지 않을 좁은 패널 문 뒤에 설치 할 수 있습니다.
산업용 드라이브 전원 모듈:IGBT 전원 모듈, 게이트 드라이버 보드 및 산업용 VFD 및 세르보 드라이브 장내의 전원 공급 하위 조립 장치의 컴팩트 냉각 팬.
PLC 및 자동화 컨트롤러 냉각:PLC 캐비닛과 자동화 컨트롤러의 특정 프로세서 또는 전원 공급 모듈에 목표 공기 흐름을 제공하는 소형 60mm 팬.
산업용 컴퓨터 냉각:산업용 패널 PC, 단일 보드 컴퓨터 및 24V 전원 컴팩트 냉각을 필요로 하는 임베디드 컨트롤러 장착 장치의 DC 팬
레이저 장비 냉각:산업용 레이저 절단기, 용접기 및 표시 시스템에서 전자 제어 모듈 24V DC 60mm 팬은 일반적으로 컴팩트 레이저 전자 상자에서 지정됩니다.
Q1: 24V 대 12V에서 2406KL-05W-B59가 작동하면 어떻게 될까요?
12V (하위 작동 한계) 에서, 팬 속도는 가속량 감소와 함께 비율적으로 감소하여 정산 RPM의 약 50% 또는 4600 RPM 대신 약 2300 RPM로 감소합니다. 공기 흐름은 속도 감소로 감소합니다.팬은 여전히 12V에서 안정적으로 작동합니다최대 냉각 용량을 위해 24V 공급이 바람직합니다; 감소 된 공기 흐름이 여전히 열 부하에 충분하다면 12V 작동이 허용됩니다.
Q2: 2406KL-05W-B59의 B59 후자는 무엇이며 다른 B 후자의 변형과 어떻게 다릅니다?
NMB의 팬 명칭 시스템에서 B 후자는 납 유선 및 커넥터 유형을 식별합니다. B39은 특정 유선 / 커넥터 형식을 사용하고 B59은 다른 유선 길이나 커넥터 구성을 사용합니다.2406KL-05W의 모든 B 시리즈 변종은 동일한 전기 및 공기 흐름 사양을 공유합니다. 커넥터 형식이 목표 애플리케이션의 짝 연결 커넥터 또는 와이어 종료 요구 사항과 일치하는 변형을 선택하십시오.
Q3: 2406KL-05W-B59는 속도 신호 (3-waya) 출력으로 제공됩니까?
NMB의 2406KL 시리즈는 2 와이어 (전력 전원만) 및 3 와이어 (속도 신호) 버전으로 제공됩니다. -B59 접두어 변형은 일반적으로 2 와이어 구성입니다.팬 속도 모니터링이 필요한 응용 프로그램, NMB의 제품 선택에서 동일한 전기 사양을 가진 3선 버전이 2406KL 시리즈에 있는지 확인합니다.
Q4: NMB 2406KL 시리즈의 24V 및 40 °C 환경에서의 사용 기간은 얼마입니까?
2406KL 시리즈의 NMB 구슬 베어링 팬은 표준 구성에서 60 ° C에서 일반적으로 50,000~70,000 시간 L10 수명으로 평가됩니다.L10 수명은 60°C에 비해 약 2배 더 길다40°C의 주변 상태에서 24V 명소 공급에서, 2406KL-05W-B59는 산업 자동화 장비에 적합한 긴 연속 운용 수명을 제공합니다.NMB의 데이터 시트에서 특정 수명 등급을 확인합니다..
