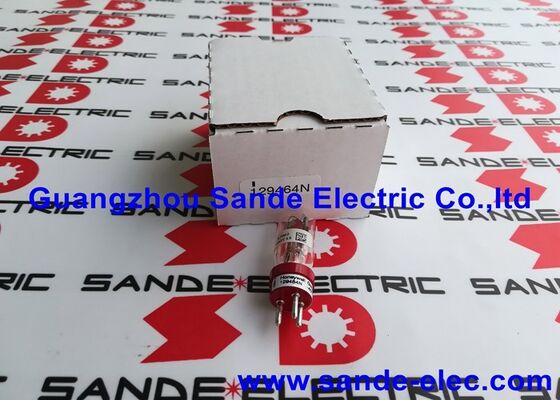

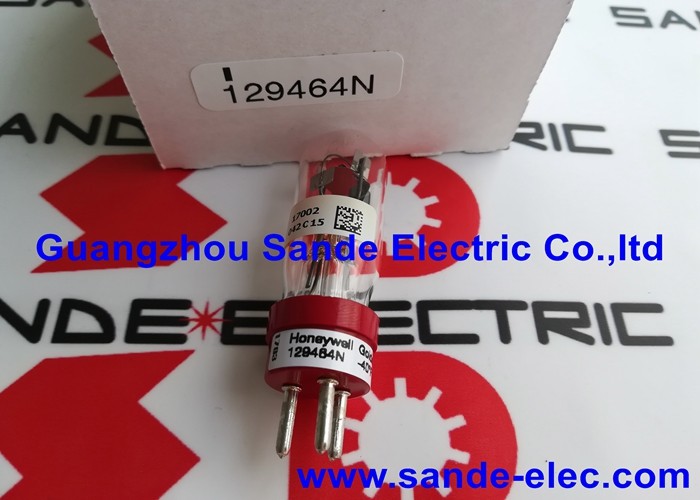

Honeywell 129464N | UV 감지 튜브 — C7035 및 C7061 화염 감지기 교체용, -40°F ~ +250°F

개요

Honeywell 129464N은 C7035 MiniPeeper 및 C7061 UV 화염 감지기 내부에 사용되는 UV 감지 튜브입니다. 이 튜브는 가스, 오일 및 기타 탄화수소 화염에서 방출되는 자외선을 감지하고 연결된 버너 제어 장치에 화염의 존재 또는 부재를 신호로 보냅니다.

설치된 C7035 또는 C7061 화염 감지기의 감지 튜브 수명이 다하면 129464N은 전체 감지기 어셈블리를 교체하지 않고도 지정된 UV 감도를 복원하는 Honeywell 정품 교체품입니다.

129464N은 관련 129464M과 온도 등급에서 구별됩니다. 129464N은 -40°F까지 사용할 수 있어 129464M의 0°F 하한선으로는 부족했던 추운 기후의 실외 설치 및 난방되지 않은 장비실에서도 사용할 수 있습니다.

두 튜브 모두 동일한 C7035 감지기에 사용됩니다. 129464N은 또한 연속 작동 산업용 버너 응용 분야(가마, 건조기 및 열처리 공장)에 사용되는 C7061에도 적합합니다.

UV 화염 감지는 185-260nm 파장 범위에서 UV 방출을 하는 가스 및 오일 화염에 적합한 감지 기술입니다.

감지 튜브는 UV 광자에 반응하여 광자 충격을 전기 신호로 변환하며, 감지기 전자 장치는 이를 화염 존재로 해석합니다.

가시광선 광전지에서 잘못된 신호를 유발할 수 있는 햇빛, 백열등 및 대부분의 인공 광원은 중요한 범위의 UV 파장에서 방출되지 않으므로, 잘 설계된 설치에서 UV 감지는 연소 화염에 본질적으로 선택적입니다.

주요 사양

C7035 및 C7061 플랫폼 — 129464N이 사용되는 곳

C7035 MiniPeeper: C7035는 상업용 난방, 산업용 장비 및 정상 작동 중 켜지고 꺼지는 경미한 산업용 연소 시스템의 가스 및 오일 버너와 같이 간헐적으로 작동하는 버너 응용 분야를 위한 Honeywell의 컴팩트 아날로그 UV 화염 센서입니다.

감지기는 각 사이클 시작 시 버너가 안정적으로 점화되는 것을 감지해야 합니다.

C7035는 Honeywell 7800 시리즈 및 동급 버너 제어 장치와 함께 사용되며, 연소가 확립되었는지 여부를 제어 장치에 신호로 보내는 UV 감지 요소를 제공합니다.

C7061 UV 화염 감지기: C7061은 연속 작동 산업용 버너에 UV 화염 감독 기능을 확장합니다. 이는 산업용 가마, 건조기, 가마 및 열처리 공장의 대형 가스, 오일 및 이중 연료 버너에 사용되며, 버너가 사이클링되는 대신 지속적으로 작동합니다.

C7061은 동적 자체 점검 기능을 통합하여 정상 작동 중 UV 감지 튜브가 올바르게 작동하는지 주기적으로 확인합니다. 이는 연속 작동 버너 응용 분야에서 안전 요구 사항이며, 감지되지 않은 튜브 고장은 모니터링되지 않은 연료 흐름을 초래할 수 있습니다.

두 감지기 유형 모두 129464N 튜브를 UV 감지 요소로 사용합니다.

이 튜브는 감지기의 광학 정렬을 방해하지 않고 제거 및 교체할 수 있도록 설계되었습니다. 교체 절차는 감지기 하우징을 열고 소켓에서 오래된 튜브를 제거한 다음 129464N을 제자리에 삽입하는 것을 포함합니다.

이 현장 교체 가능한 설계는 수명이 다했거나 열, 진동 또는 전기적 스트레스로 손상된 UV 감지 튜브의 경우 전체 감지기 어셈블리, 장착 하드웨어 및 시야 파이프를 교체할 필요가 없음을 의미합니다.

UV 감지 튜브 서비스 수명 및 교체 트리거

UV 감지 튜브는 Honeywell이 작동 시간으로 지정하는 유한한 서비스 수명을 가집니다. 이는 튜브 내부의 UV 감지 재료(일반적으로 가스 방전 또는 광전지 구조)가 누적된 UV 노출 및 전기 사이클링으로 인해 점진적으로 열화되기 때문입니다.

수명이 다한 튜브는 완전히 고장나서 오작동을 유발하거나, 더 중요하게는 감지되지 않은 화염 손실을 초래하기 전에 감도가 감소하여 더 밝은 화염이 감지기를 트리거해야 할 수 있습니다.

129464N 교체가 필요한 실질적인 지표는 다음과 같습니다. 버너 제어 장치가 이전에 안정적으로 점화되던 버너에서 점화 실패 또는 "화염 없음" 잠금 횟수가 증가했다고 기록하는 경우; 감지기의 UV 신호 측정기가 연속적인 유지 보수 점검에서 감소 추세를 보이는 경우; 또는 감지기가 C7035 또는 C7061 유지 보수 문서에 지정된 서비스 시간을 축적한 경우.

C7061의 동적 자체 점검이 활성화된 연속 작동 응용 분야에서는 고장난 튜브가 자체 점검 메커니즘에 의해 감지되고 화염 감독 기능이 손상되기 전에 서비스 경보를 생성합니다.

버너 연료 호환성

UV 화염 감지는 천연 가스, LPG, 오일, 수소 및 기타 탄소 함유 또는 수소 함유 연료와 같이 감지 범위 내에서 UV 방출을 하는 대부분의 연소 화염과 호환됩니다.

129464N은 광자 감지 수준에서 연료 유형을 구별하지 않습니다. 특정 연료에 대한 전체 버너 관리 시스템의 호환성은 UV 감지 튜브 자체가 아닌 버너 제어 장치 및 버너 설계에 의해 결정됩니다.

자주 묻는 질문

Q1: 129464N UV 튜브를 언제 교체해야 하는지 어떻게 알 수 있습니까?

주요 지표는 다음과 같습니다. 연속적인 유지 보수 점검에서 UV 신호 강도 감소(감지기의 신호 수준 표시 또는 UV 측정기 사용), 이전에 안정적이던 버너에서 점화 실패율 또는 잠금 횟수 증가, C7035 또는 C7061 유지 보수 설명서에 지정된 교체 간격에 도달한 작동 시간 축적.

일부 산업 유지 보수 프로그램에서는 계획되지 않은 가동 중단을 방지하기 위해 겉보기 상태에 관계없이 고정 간격(일반적으로 연속 작동 가마 버너의 경우 연간)으로 UV 튜브를 교체합니다.

Q2: 129464N과 129464M의 차이점은 무엇입니까?

둘 다 C7035 감지기용 UV 감지 튜브입니다. 129464M은 0°F ~ +250°F 범위이며 C7035 응용 분야에만 사용됩니다. 129464N은 하한 온도를 -40°F로 확장하며 C7061 화염 감지기에도 적합합니다.

실외 설치, 추운 기후의 장비실 및 모든 C7061 응용 분야에는 129464N을 선택하십시오.

Q3: 129464N을 C7035 및 C7061 이외의 감지기에서 사용할 수 있습니까?

129464N은 C7035 및 C7061 감지기에 대해 지정되었습니다. Honeywell의 화염 감지기 범위에는 다른 UV 튜브(191053, 129464M 또는 모델별 튜브)를 사용하는 다른 UV 감지기 모델(C7012, C7024, C7027, C7076)이 포함됩니다.

129464N을 설계되지 않은 감지기에서 사용하면 소켓이 잘못 맞거나 UV 감도 특성이 다르거나 감지기의 전자 장치와 일치하지 않을 수 있습니다. 교체 튜브를 주문하기 전에 항상 정확한 감지기 모델을 확인하십시오.

Q4: 129464N은 C7035 또는 C7061에 어떻게 설치됩니까?

버너 시스템이 안전하게 차단되고 연료 및 전기 공급이 분리되었으며 감지기가 안전한 취급 온도로 냉각된 후, C7035/C7061 서비스 지침에 따라 감지기 하우징을 엽니다.

오래된 튜브를 소켓에서 제거하고 서비스 설명서에 지정된 올바른 방향으로 129464N을 제자리에 삽입합니다.

하우징을 닫고 감지기가 기능적으로 테스트된 후(UV 신호 수준 및 응답 시간이 감지기의 지정된 매개변수를 충족하는지 확인) 버너 시스템을 다시 서비스에 투입합니다.

Q5: 129464N은 Honeywell 7800 시리즈 버너 제어 시스템과 함께 작동합니까?

129464N은 C7035 및 C7061 화염 감지기 내부의 감지 요소이며, 이들은 Honeywell 7800 시리즈 버너 제어 장치와 함께 사용하도록 적합합니다. 감지 튜브 자체는 버너 제어 장치에 직접 연결되지 않습니다. 감지기 전자 장치에 연결되며, 이 전자 장치가 버너 제어 장치와 인터페이스합니다.

7800 시리즈 호환성은 C7035 또는 C7061 감지기 모델 및 특정 버너 제어 장치에 따라 달라집니다. 특정 응용 분야에 대한 Honeywell의 시스템 선택 문서에서 감지기-제어 호환성을 확인하십시오.
