전반적인 설명

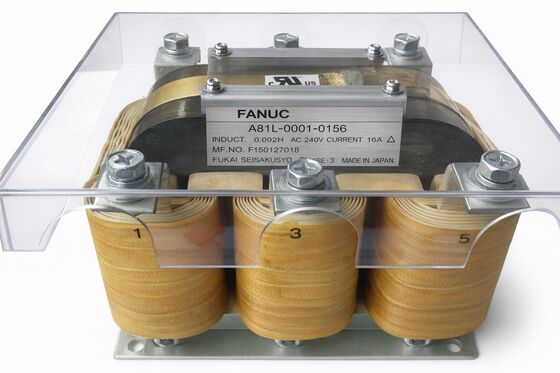

의Fanuc A81L-0001-0156는 62A로 지정된 3단계 AC 선 원자로로 0.14mH 인덕턴스 및 264V AC 등급으로, Fanuc CNC 서보 및 스핀드 드라이브 시스템 내에서 사용하도록 설계되었습니다.그것은 입력 전력 공급 및 드라이브 시스템의 AC 입력 단말기 사이에 설치, 세 단계 모두 동시에 일련의 제어 임피던스 역할을 합니다.원자력 전원이 민감한 드라이브 전자 장치와 만나는 바로 그 지점에서 원자로가 캐비닛에 자리를 차지합니다..

더 높은 전류 A81L-0001-0157 (110A / 0.07mH) 와 비교하면 A81L-0001-0156는 더 높은 인덕턴스 값으로 낮은 전류 등급에 있습니다.

이 조합은 그 응용의 이야기를 말해줍니다. 전체 집적 입력 전류가 온건한 작은 Fanuc 드라이브 구성에 대한 것입니다.그리고 추가 인덕턴스는 더 낮은 인덕턴스 대안보다 더 철저한 하모닉 저하와 인루시 제한을 제공합니다..

단일 세르보 증폭 모듈, 컴팩트 스핀드 드라이브 또는 제한 축 구성을 가진 기계에서 62A / 0.14mH 사양은 올바른 적합성입니다.하지만 운전 시스템의 전기 요구 사항에 의도적인 일치.

주요 사양

더 높은 인덕턴스, 더 낮은 전류

선형 원자로의 인덕턴스와 현재 등급 사이의 관계는 임의적이지 않습니다. 더 높은 인덕턴스는 더 많은 임피던스를 만듭니다.즉, 전원 켜기 때 입력 전류와 작동 중 하모닉 전류를 더 효과적으로 제한하는 것입니다..

하지만 더 높은 인덕턴스는 또한 더 많은 전압 하락을 생성합니다 전체 등급 전류에서더 높은 전류 원자로는 전압 손실을 공급하는 드라이브 시스템에 허용 가능한 한 내에서 유지하기 위해 낮은 인덕턴스 값을 사용합니다..

0.14mH와 62A에서, A81L-0001-0156은 이 전류급의 Fanuc A81L 원자로 가족의 더 높은 인덕턴스 끝으로 자리 잡고 있다.

그 결과는 상대적으로 강한 조화압 및 커버하는 드라이브 용량에 대한 강압 제한입니다.다른 민감한 장비가 동일한 공급 회로를 공유하는 경우, 또는 기계의 전기 역사에 더 효과적인 원자로가 예방 할 수있는 설명되지 않은 드라이브 입력 오류가 포함됩니다.

264V 등급 전압은 이 원자로가 국제 산업 전력 전압을 위해 설계된 것을 확인합니다. 특히 유럽, 아시아,그리고 북아메리카 산업 설비에서 흔히 볼 수 있는 208V/240V 단일 캐비닛 구성480V 3단계 시스템에 적합하지 않습니다.

원자로 는 무엇 을 보호 하며 어떻게 보호 합니까?

Every Fanuc servo amplifier and spindle amplifier contains a rectifier stage — typically a diode bridge — that converts the incoming AC supply to the DC bus voltage the inverter uses to drive the motor그 직렬기 단계는 전력 공급 장치가 제공하는 모든 것에 직접적으로 노출됩니다: 급류, 전압 변동, 같은 공급 장치에 다른 장비의 조화 장애,그리고 반복적인 전력 회전으로 인한 누적 열 스트레스.

A81L-0001-0156는 이 모든 것을 동시에 처리합니다. 전원을 켜면 0.14mH inductance resists the sudden current demand from the drive's uncharged DC bus capacitors — the inrush that would otherwise spike to a multiple of the operating current and stress the rectifier diodes with each power cycle.

일차로 한 번 또는 두 번 전원을 공급하는 생산 기계의 사용 기간 동안, 이러한 반복적인 출력 감축은 직렬기의 수명을 측정 할 수있는 차이를 만듭니다.

작동 중 인버터 스위칭에서 세보 및 스핀드 드라이브는 공급 주파수의 배수에서 하모닉 전류를 생성합니다. 주로 3 단계 시스템에서 5 및 7 하모닉.

이것은 전력 연결을 통해 다시 흐르며 주변 장비에 영향을 줄 수 있고 공급 보호 장치에 방해가 될 수 있습니다.또는 분배 트랜스포머의 설명되지 않은 열 문제를 기여원자로의 인덕턴스는 원천에서 이러한 하모닉을 약화시켜 공급 회로에서 수용 가능한 수준 내에서 유지합니다.

인근의 접촉기 전환, 모터 시작 또는 유틸리티 전환 이벤트에서 급격한 스파이크는 원자로의 입력 콘덴서에 도달하기 전에 원자로의 인덕턴스에 의해 느려집니다.

콘덴서들은 여전히 일시적인 에너지를 볼 수 있습니다. 하지만 그들은 그것을 즉각적인 단계로 보는 것이 아니라 통제된 증가율로 볼 수 있습니다.콘덴세터의 단열에 대한 스트레스를 줄이고 서비스 수명을 연장합니다..

드라이브 캐비닛에 설치

A81L-0001-0156는 기계의 서보 전원 섹션의 AC 입기에 일반적으로 3 개의 메인 단계 전도자와 함께 일련에 설치됩니다. 대부분의 Fanuc 드라이브 캐비닛 구성에서전원 공급 장치가 차단기 또는 피지 블록을 통해 입력됩니다., 원자로를 통과하고 전원 공급 모듈 (PSM) 또는 드라이브 시스템의 주요 AC 버스에 직접 연결됩니다.

원자로에는 제어 연결이 없습니다. 그것은 세 개의 입력 및 세 개의 출력 전력 단말기를 가진 순전히 수동 구성 요소입니다.

62A 등급 전류에서 원자로를 공급하고 빠져나가는 전도기 가로 절단 크기가 적절해야합니다. Undersized wiring connecting a line reactor creates localised heating at the terminations that is independent of the reactor itself and will not be visible until the insulation or terminal hardware shows distress.

유도체의 크기가 62A 등급과 일치하는지 확인해 보세요. 저류 드라이브의 등급 입력 전류가 아닌, 가벼운 부하 조건에서 더 낮을 수도 있습니다.

설치 위치 는 열 관리 에 중요 하다. 원자로 의 구리 윙링 과 철 핵 은 그 를 통해 흐르는 전력 의 일부분 을 열 으로 분산 한다.

잘 통풍되는 칸막이에서는 온도가 온건한 주변 온도에서는 쉽게 흡수됩니다.원자로 온도 상승은 전체 캐비닛 열 부하를 증가시키고 캐비닛 냉각 사양에 고려되어야합니다..

공급 및 확인

A81L-0001-0156는 Fanuc MRO 및 초과 시장에서 사용할 수 있습니다. 사용 된 단위를 평가 할 때, 과열의 징후에 대한 터미널 연결을 검사하십시오.또는 느슨한 하드웨어와 세 개의 와일딩 끝이 손상되지 않고 제대로 토크를 확인.

각 굴곡과 굴곡과 흙 사이의 간단한 저항 검사는 기본적인 단열 무결성을 확인합니다.

원자로의 인덕턴스는 설치 전에 값을 확인해야하는 경우 LCR 미터로 확인할 수 있지만 눈에 띄는 손상 역사가없는 장치에서는 거의 필요하지 않습니다.

대체를 주문할 때 0156 후자를 구체적으로 확인하세요.

A81L-0001 시리즈는 서로 다른 인덕턴스 및 전류 값을 가진 여러 원자로 등급을 포함합니다. 같은 시리즈의 다른 후식은 물리적으로 비슷해 보이더라도 동등하지 않습니다.62A / 0.14mH / 264V 사양은 0156에 고유합니다.

FAQ

Q1: A81L-0001-0156과 A81L-0001-0157의 차이점은 무엇입니까?

0157은 110A로 0.14mH 인덕턴스 ∙ 더 높은 전류, 더 낮은 인덕턴스 ∙ 더 큰 총 입력 전류를 가진 더 큰 Fanuc 드라이브 시스템에 적합합니다. 0156은 62A로 0.14mH 같은 인덕턴스, 더 낮은 전류 용량 더 작은 드라이브 구성에 맞추어

0156을 위해 설계된 시스템에서 0157을 사용하는 것은 충분한 전류 용량을 제공하지만 동일한 인덕턴스, 그래서 조화 및 인러시 성능은 변하지 않습니다.

0156을 사용하여 0157이 지정된 경우 원자로 윙링을 통해 지속적인 과류가 발생할 위험이 있습니다. 항상 드라이브 시스템의 실제 입력 전류와 등급 전류를 일치하십시오.

Q2: A81L-0001-0156는 480V 3단계 공급 장치와 호환됩니까?

264V AC 전압 등급은 이 원자로가 200~240VAC 3단계 전류를 위해 설계되었다는 것을 확인합니다. 이는 Fanuc 200V 클래스 서보 및 스핀드 드라이브 시스템에서 사용되는 표준 공급 전압을 커버합니다.Fanuc 400V 클래스 드라이브 시스템에는 해당 전압 클래스에 지정된 원자로가 필요합니다..

264V 등급 원자로를 480V 공급 장치에 설치하는 것은 단열 위험과 안전 위험입니다. 원자로의 전압 클래스는 네트워크 전압과 일치해야합니다.

Q3: 0.14mH 인덕턴스가 일반적인 라인 반응기와 비교하면 어떻게 될까요? 더 많은 인덕턴스가 항상 더 좋습니까?

0.14mH는 62A 3단계 원자로의 중간에서 높은 끝입니다. 더 많은 인덕턴스는 더 나은 하모닉 저하와 더 강한 인루시 제한을 제공합니다.하지만 그것은 또한 전체 등급 전류에서 원자로에 걸쳐 더 많은 전압 하락을 소개합니다.

Fanuc는 각 드라이브 시스템 구성에 대해 허용 가능한 전압 하락에 대한 보호 효과를 균형 잡는 인덕턴스 값을 지정합니다.지정된 것보다 현저히 높은 인덕턴스 값을 사용하면 최고 전류 수요 동안 드라이브 입력에서 저전압 상태를 위험합니다..

Q4: 라인 렉터 없이 FANUC 드라이브 시스템이 작동할 수 있나요?

원자로 없이도 원동력이 작동하지만, 원동력이 제공하는 입력 보호는 없다. 각 전원 시퀀스는 직렬 다이오드에 제한 없이 전류를 공급한다.하모닉 전류는 더 높은 진폭에서 전류로 흐른다.전압 transients는 저하없이 드라이브 입력에 도달합니다.

실용적인 효과는 천천히 축적됩니다. 콘덴서 노화가 가속화되고, 직렬기 스트레스가 증가하고, 드라이브는 입력 관련 오류에 더 취약합니다.몇 년 동안 생산 될 것으로 예상되는 기계에서, 캐비닛 비용이나 복잡성을 줄이기 위해이 보호를 제거하는 것은 가난한 타협입니다.

Q5: 원자로는 유지보수가 필요합니까?

정기적 인 유지 보수 요구 사항 은 극소 하다. 원자로 는 움직이는 부품 이 없고, 윤활, 조정, 등등 을 필요로 하지 않는다. Periodic inspection of terminal connections for tightness and signs of overheating is worthwhile — loose or corroded terminals at the rated current level generate local heat that the reactor's winding specification does not account for.

일정한 유지 보수 기간 동안 굴림 저항 검사는 단열의 무결성을 확인합니다. 그 외에도,원자로의 사용 수명은 고유한 마모 메커니즘보다는 설치 환경의 품질에 의해 결정됩니다..
