6FX2003-0DM67 | Siemens MOTION-CONNECT RJ45 신호 커넥터 — DRIVE-CLiQ / IP67 금속 버전

DRIVE-CLiQ 인터페이스 연결을 위한 견고한 금속 RJ45 커넥터

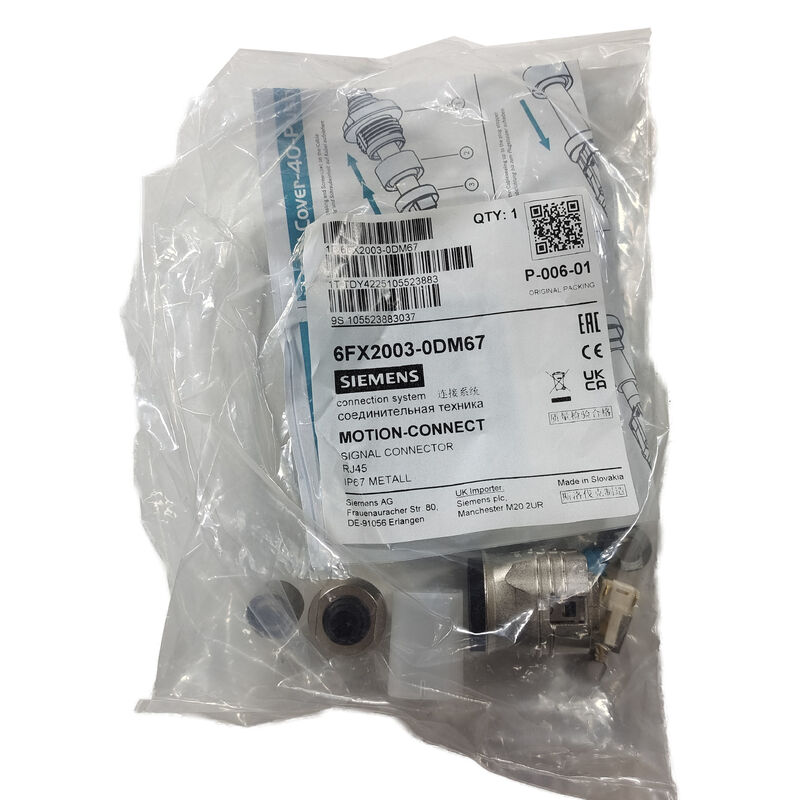

6FX2003-0DM67은 DRIVE-CLiQ 인터페이스용 Siemens의 금속 바디 RJ45 신호 커넥터입니다. 이는 SINAMICS 드라이브 시스템 전체에서 모터, 인코더 및 드라이브 구성 요소를 연결하는 데 사용되는 디지털 통신 및 피드백 버스입니다. DRIVE-CLiQ는 단일 RJ45 형식 케이블 연결을 통해 전력 및 고속 직렬 통신을 모두 전달하므로 커넥터의 기계적 및 환경적 견고성은 시스템 신뢰성과 직접적인 관련이 있습니다.

6FX2003-0DM67 금속 버전은 이전의 플라스틱 본체 6FX2003-0DC67 커넥터를 대체합니다. Siemens는 까다로운 공작 기계 및 산업 자동화 설치 환경에 필요한 IP67 보호 등급과 기계적 내구성을 달성하기 위해 특별히 건축 자재를 업그레이드했습니다.

주요 사양

DRIVE-CLiQ — 이 커넥터가 제공하는 인터페이스

DRIVE-CLiQ(Drive Component Link with IQ)는 SINAMICS 드라이브 시스템을 위한 Siemens의 독점 디지털 인터페이스로, 구조화된 디지털 통신 토폴로지에서 드라이브 구성요소를 연결합니다.

통합 모터 인코더 통신:엔코더에 DRIVE-CLiQ 인터페이스가 통합된 SINAMICS 호환 모터는 위치, 속도 및 모터 식별 데이터를 DRIVE-CLiQ 링크를 통해 SINAMICS 드라이브에 직접 전달하므로 이전 드라이브 세대에 사용되는 별도의 리졸버 또는 아날로그 엔코더 케이블 인터페이스가 필요하지 않습니다.

연결 및 식별 기능:DRIVE-CLiQ 장착 구성요소는 연결 시 SINAMICS 드라이브에서 읽을 수 있는 디지털 식별 데이터를 전달하여 자동 구성요소 인식 및 구성 확인을 지원하고 잘못된 케이블 또는 모터 유형 선택으로 인한 시운전 오류를 줄입니다.

데이지 체인 및 스타 토폴로지:DRIVE-CLiQ는 특정 SINAMICS 하드웨어 구성에 따라 데이지 체인(순차적 모듈 간) 및 스타(허브) 배선 토폴로지를 모두 지원합니다. RJ45 커넥터 형식은 두 토폴로지 유형 모두에서 공통입니다.

응용

SINAMICS S120 모터 연결:SINAMICS S120 모터 모듈과 DRIVE-CLiQ 인코더가 통합된 SIMOTICS 서보 모터 간의 DRIVE-CLiQ 인터페이스 연결 - 모터 측 DRIVE-CLiQ 포트의 표준 커넥터입니다.

CNC 공작 기계 서보 축:DRIVE-CLiQ 모터 엔코더 피드백이 있는 SINAMICS S120 드라이브 시스템을 사용하는 SINUMERIK CNC 공작 기계 - IP67 등급 커넥터는 모터 연결 지점에서 일반적인 냉각수 노출을 견딥니다.

산업용 로봇 조인트 드라이브:각 관절 모터의 DRIVE-CLiQ 연결이 로봇 작동 환경에서 견고하고 밀봉된 커넥터 성능을 요구하는 SINAMICS 기반 로봇 서보 드라이브 시스템입니다.

교체 및 현장 수리:현장 유지 관리 중에 손상된 DRIVE-CLiQ 커넥터를 교체합니다. 특히 원래 플라스틱 6FX2003-0DC67 커넥터가 고장난 경우 금속 6FX2003-0DM67은 동일한 커넥터 위치에서 직접적인 기능 업그레이드를 제공합니다.

FAQ

Q1: 6FX2003-0DM67은 기존 6FX2003-0DC67 플라스틱 커넥터를 즉시 교체할 수 있습니까?

예. 6FX2003-0DM67 메탈 버전은 6FX2003-0DC67의 후속 제품으로 동일한 RJ45 커넥터 인터페이스와 DRIVE-CLiQ 핀 할당을 공유합니다. 금속 버전은 동일한 응용 분야에서 플라스틱 버전을 대체할 수 있으며 기능 업그레이드로 향상된 기계적 내구성과 IP67 환경 밀봉을 제공합니다.

Q2: IP67 등급은 커넥터에만 적용됩니까, 아니면 특정 연결 케이블 구성이 필요합니까?

6FX2003-0DM67 커넥터 자체의 IP67 등급은 올바르게 결합 및 맞물렸을 때 커넥터의 밀봉 성능을 설명합니다. 조립된 케이블 시스템에서 완전한 IP67 보호를 달성하려면 동일한 보호 등급의 DRIVE-CLiQ 케이블을 사용하고 커넥터가 완전히 장착되고 잠겨 있는지 확인해야 합니다. 케이블 재킷과 스트레인 릴리프도 전체 시스템 보호 수준에 기여하므로 Siemens의 DRIVE-CLiQ 케이블 문서에서 전체 케이블 어셈블리의 IP 등급을 확인하세요.

Q3: DRIVE-CLiQ 인터페이스는 이 커넥터를 통해 어떤 신호를 전달합니까?

DRIVE-CLiQ는 동일한 RJ45 형식 케이블 연결을 통해 저전압 DC 전원(연결된 구성 요소의 전자 장치 공급)과 고속 직렬 디지털 통신(인코더 위치 데이터, 구성 요소 식별, 진단 데이터 및 펌웨어 정보)을 결합하여 전달합니다. 6FX2003-0DM67 커넥터의 핀 구성은 표준 8위치 RJ45 형식 내에서 이러한 결합된 전원 및 데이터 인터페이스를 수용합니다.

Q4: 6FX2003-0DM67을 S120 이외의 SINAMICS 드라이브 세대와 함께 사용할 수 있습니까?

DRIVE-CLiQ는 특정 S110 및 DRIVE-CLiQ 인터페이스 표준을 채택한 기타 최신 Siemens 드라이브 시스템을 포함하여 S120 이외의 여러 SINAMICS 드라이브 플랫폼에서 사용됩니다. 특정 드라이브 시스템의 하드웨어 문서에서 DRIVE-CLiQ 인터페이스와 커넥터 사양이 일치하는지 확인하십시오. RJ45 물리적 커넥터 형식은 DRIVE-CLiQ 장착 플랫폼 전체에서 일관되지만 항상 설치 시 특정 드라이브 및 모터 조합에 대한 호환성을 확인하십시오.
