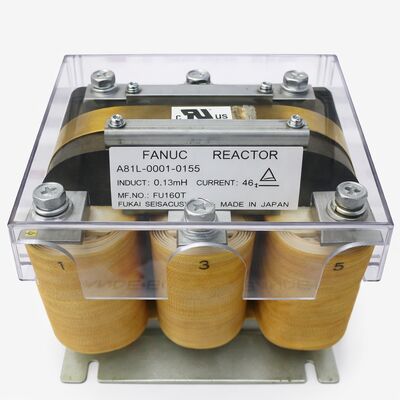

A81L-0001-0155 Fanuc AC 서보 모터 반응기 A81L00010155 A8IL-OOOI-OI55

Fanuc A81L-0001-0155 3단계 AC 라인 반응기 46A, 0.13mH, 240V, CNC 드라이브 보호

부문 번호:A81L-0001-0155

시리즈:A81L-0001

종류:3단계 전류선 원자로

원산지:일본

상태:새 / 초과 / 사용 사용 가능

전반적인 설명

의Fanuc A81L-0001-01553단계 전류선 원자로, 정압 46A, 인덕턴스 0.13mH, 전류전압 240V,Fanuc CNC 서보 및 스핀드 드라이브 시스템 내에서 입력되는 전력 공급 장치와 드라이브 캐비닛의 전력 입력 사이의 수동 전력 품질 구성 요소로 사용됩니다..

현재용량에 비해서 물리적으로 작지만, 이 유형의 단위는 약 9파운드를 씁니다. 움직이지 않는 부품이나 전원 연결 없이 조용히 작동합니다.그리고 구성이 필요하지 않습니다..

이것은 간단하지만 그 결과입니다. 세 개의 인덕터들, 한 단계당 하나, AC 공급과 함께 연속으로,드라이브의 직렬 단계에 도달하기 전에 전압 transients를 약화, 그리고 드라이브의 스위치 회로에서 생성되는 하모닉 전류를 공급 장치로 다시 줄입니다. 이 기능 중 어느 것도 극적이고 즉각적으로 눈에 띄는 효과를 일으키지 않습니다.

그 가치는 수개월과 수년간의 전력 주기가, 전압 장애와 운영 시간으로 축적됩니다원자로가 없어진다면.

FANUC Fortune VMC-55 수직 가공 센터 및 유사한 FANUC 0i-MC 제어 플랫폼에 설치된 것으로 확인되었습니다.A81L-0001-0155는 보호하는 구동 시스템에 대한 정확하게 지정된 원자로입니다..

A81L-0001 시리즈는 다양한 Fanuc 드라이브 구성에서 다양한 전류 및 인덕턴스 등급을 포함합니다. 0155 후자는이 특정 46A / 0.13mH / 240V 단위를 식별합니다.

주요 사양

46A, 0.13mH

현재 등급과 인덕턴스 값은 함께 원자로가 무엇을 하고 어떤 구동 시스템에 속하는지 정의합니다.46A 등급은 연속 전류 용량입니다. 그것은 공급되는 세르보 및 스핀드 드라이브 모듈의 총 AC 입력 전류입니다., 정상 작동 부하에서 전력 공급에서 뽑힌.

다축 Fanuc 드라이브 시스템에서, 그 총 전류는 가장 무거운 개별 축이 아니라 전형적인 가공 부하 조건 하에서 동시에 작동하는 모든 축을 포함합니다.

0.13mH 인덕턴스는 A81L-0001-0155과 같은 A81L 시리즈의 다른 원자로 사이에 위치합니다.

더 높은 인덕텐스는 더 강한 하모닉 저하와 더 효과적인 인러쉬 제한을 제공하지만 또한 전체 등급 전류에서 원자로 전체에 더 많은 전압 하락을 도입합니다.

0.13mH 값은 Fanuc 공학이 이 원자로가 지정된 구동 시스템에 적합하다고 판단한 인덕턴스를 나타냅니다.드라이브 구성 요소의 수명을 의미있게 연장 할 수있는 충분한 보호, 피크 수요 아래 DC 버스 전압을 드라이브의 작동 문턱 아래로 끌어내기 위해 충분한 전압 하락 없이.

240V 등급 전압은 이 원자로가 전 세계적으로 Fanuc 200V 클래스 드라이브 시스템에서 사용되는 200~240VAC 3단계 공급 전압을 위해 설계되었다는 것을 확인합니다.

400V 또는 480V 3단계 시스템에 적합하지 않습니다. 같은 A81L 가족에서 더 높은 전압급 원자로가 필요합니다.

원자로 는 무엇 을 보호 하며, 원자로 를 제거 하는 것 이 위험 을 초래 하는 이유

Every Fanuc servo and spindle amplifier contains a rectifier bridge — typically a set of diode modules — that converts the incoming AC mains to the DC bus voltage the drive's inverter stage uses to drive the motor이 직렬 다이오드는 라인 원자로가 제한하는 두 가지 유형의 전기 스트레스의 경로에 직접 있습니다.

전원 전류가 가동됩니다.드라이브의 DC 버스 콘덴서들이 전력 공급 시점에 충전되지 않을 때, 그들은 공급에서 큰 전류 스파이크를 끌어냅니다.

원자로가 회로에 들어가면 인덕터는 급속한 전류 상승에 저항하고 콘덴서들이 더 점진적으로 충전되도록 합니다.

원자로 없이, 각 전원주기는 정렬 다이오드에 제한 없이 전력을 공급합니다. 기계의 사용 기간 동안 수천 개의 전원주기를 반복해서수직기의 점진적 붕괴에 기여합니다..

전력 환경의 전압 변동.산업용 전력 공급 장치는 접촉기 전환, 근처 모터 시작 및 유틸리티 전환 이벤트에서 빠른 전압 변수를 운반합니다.이러한 일시적인 드라이브 입력에서 빠르게 상승 전압 스파이크로 나타납니다.

원자로의 인덕텐스는 전압 상승 속도를 제한하여 드라이브의 입력 보호 회로에 응답할 시간을 제공합니다.

이 제한 없이, 트랜지언트는 정렬기 및 DC 버스 콘덴시터에 그들의 전체 쉐일 레이트로 도달합니다.

지정된 라인 원자로 없이 Fanuc 드라이브 시스템을 실행하는 것은 작동 가능하지만 두 보호 메커니즘을 제거합니다.

몇 년 동안 작동할 것으로 예상되는 생산 기계에서, 그 선택은 경고 없이 발생하는 더 비싼 드라이브 모듈 고장으로 작은 현재 부품 비용을 교환합니다.

배치 및 설치

A81L-0001-0155는 AC 전원 공급의 세 단계와 함께 일련에 설치합니다.주 회로 차단기 또는 융합 격리기와 Fanuc 전원 공급 모듈 (PSM) 또는 주 서보 전력 입력 버스의 AC 입력 단말기 사이에.

3개의 메인 커덕터는 원자로의 3개의 인덕터 윙을 거쳐 드라이브 입력에 도달합니다.그리고 원자로 자체에 대한 전력 공급 요구 사항은 없습니다.

원자로의 터미널 연결은 충전 전류를 지속적으로 충전하에 전달한다. 원자로의 공급 및 충전 양쪽의 케이블 크기는 46A 등급 전류와 일치해야합니다. Terminal connection torque should be verified to the reactor's terminal specification at installation — loose connections at the rated current level generate localised heating at the terminal that the reactor's winding design does not account for and that will not be visible until the connection begins to degrade.

출처

A81L-0001-0155는 Fanuc MRO 및 초과 시장에서 새, 초과 및 사용 상태에서 사용할 수 있습니다. 사용 된 단위를 평가 할 때,터미널 연결을 검사하여 변색 또는 열 손상 여부를 검사합니다., 세 개의 와일링이 손상되지 않았는지 확인합니다 (단순한 저항 검사에서 연속성을 확인합니다) 그리고 단위의 서비스 역사가 알려지지 않은 경우 LCR 미터로 인덕턴스 값을 확인합니다.

원자로에는 내재된 마모 메커니즘이 없습니다. 손상되지 않은 롤링이있는 좋은 물리적 상태의 단위는 새로운 단위와 동일하게 작동합니다.

주문하기 전에 올바른 후자를 확인하세요.

A81L-0001 시리즈는 다양한 드라이브 시스템 구성에 걸쳐 여러 전류 및 인덕턴스 값을 포함합니다. 0155 후자는 46A / 0을 식별합니다.13mH 사양 구체적으로 같은 시리즈의 인접한 후식은 서로 다른 등급을 가지고 있으며 동등한 대체가 아닙니다..

FAQ

Q1: 어떤 Fanuc CNC 기계 구성이 A81L-0001-0155를 사용합니까?

이 원자로는 FANUC 0i-MC 제어 장치가 있는 Fortune VMC-55을 포함한 FANUC에 의해 제어되는 수직 가공 센터에 설치된 것으로 확인되었습니다. the A81L-0001-0155 is the correctly specified reactor for Fanuc CNC drive configurations where the aggregate AC input current is in the 46A class — typically mid-range multi-axis servo systems with a combined servo and spindle drive power requirement that falls within this reactor's 46A continuous rating.

Q2: 라인 렉터 설치 없이 구동 시스템이 작동 할 수 있습니까?

원자로 없이도 단기적으로 작동할 수 있지만, 그렇게 하면 그 원자로가 제공하는 강압 제한과 일시적인 약화 효과를 제거할 수 있습니다.각 전원 사이클은 직렬 다이오드에 제한되지 않은 강류를 제공합니다전력에서 전압이 전속 입력에 도달하면

시간이 지남에 따라 이러한 스트레스는 직렬기 붕괴와 DC 버스 콘덴시터 노화를 가속화합니다.실제적인 결과는 임시적인 작동 문제보다는 일반적으로 경고 없이 조기 구동 고장원동력 증폭기 모듈을 교체하는 것은 원자로 유지보수 비용을 크게 초과합니다.

Q3: A81L-0001-0155는 A81L-0001-0156 또는 A81L-0001-0157와 교환 가능한가요?

기술 검증 없이 안 됩니다. 0156는 62A / 0.14mH, 0157는 110A / 0.07mH로 등급입니다.각 후자는 다른 총 전류와 인덕턴스 요구 사항과 함께 특정 드라이브 시스템 구성에 대응합니다..

저용량 원자로 (하위 전류 등급) 를 사용하면 윙링을 통해 지속적인 과류가 발생할 위험이 있습니다. 다른 인덕턴스 값을 사용하면 조화 및 침입 보호 특성이 변경됩니다.항상 드라이브 시스템 사양에 정확히 부분 번호 후자를 일치.

Q4: 설치 전에 사용 된 A81L-0001-0155을 어떻게 확인합니까?

열 변색 또는 느슨한 하드웨어에 대한 단말기 연결을 검사하십시오.연속성과 단계 균형을 확인하기 위해 세 개의 롤링의 각 항을 측정하십시오. 세 가지 모두 동일한 낮은 저항 값을 읽어야합니다..

와일링 사이 또는 어떤 와일링과 원자로 몸 사이에도 연속성이 없는지 확인합니다. (이것이 단열 장애를 나타냅니다.) 장비가 있다면 0을 확인합니다.13mH 인덕턴스 LCR 미터이 검사를 통과한 단위는 새로운 단위와 동일하게 작동합니다.

Q5: 같은 시리즈의 더 높은 등급 원자로가 사용되면 어떻게 될까요? 예를 들어 110A의 0157?

더 높은 전류 0157은 충분한 전류 용량을 제공하지만, 그 인덕텐스 (0.07mH) 는 0155의 0.13mH보다 낮습니다.이것은 올바르게 지정 된 원자로에 비해 하모닉 약화 및 강압 제한을 줄입니다.

드라이브는 작동합니다, 그리고 즉각적인 결함이 발생하지 않습니다, 하지만 보호 효과는 올바른 사양에 비해 감소합니다.Fanuc가 정한 원자로 후자를 구동 시스템과 일치시키는 것은 올바른 엔지니어링 관행입니다..
