새로운 Fanuc A02B-0281-C120 A02B0281C120 AO2B-O281-C12O

FANUC A02B-0281-C120

부문 번호:A02B-0281-C120

제조사:FANUC (일본)

제품 종류:MDI 단위 ∙ 분리형 (단독형)

시리즈:A02B-0281

FANUC 단독 CNC 제어 장치의 운영자 입력 계층

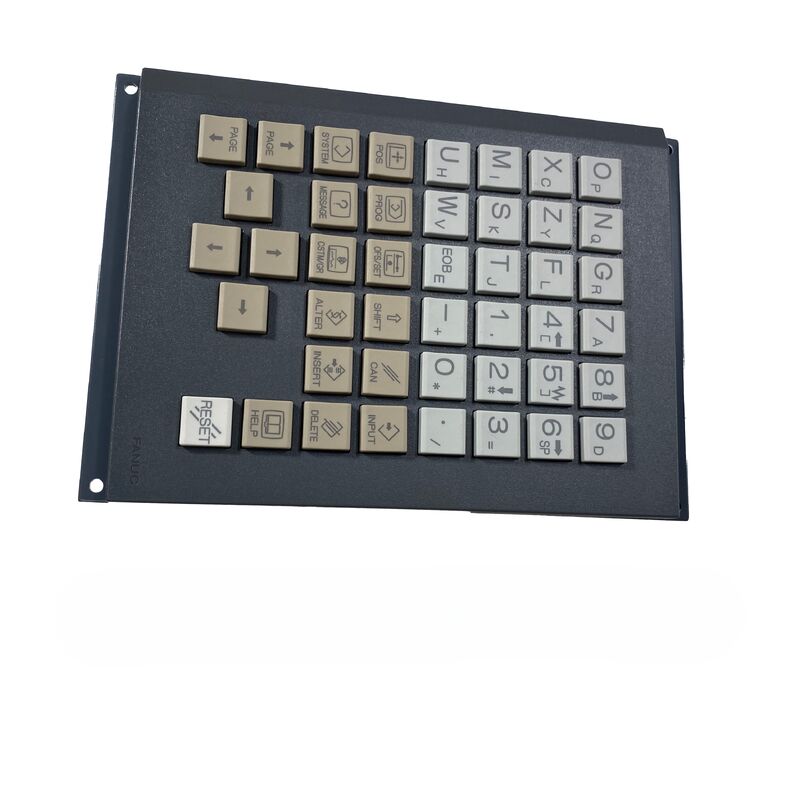

The A02B-0281-C120 is the separate-type MDI (Manual Data Input) unit for FANUC i-series CNC controls in the stand-alone configuration — the physical keypad through which the machine operator and setup technician enter CNC programmes, 매개 변수를 수정, 조그 축, 기계 기능을 관리.

FANUC i 시리즈 CNC 제어기는 두 가지 물리적 구성으로 나뉘어 있습니다. LCD 장착형, 디스플레이와 MDI가 하나의 단위로 결합된 형태, 독립형,CNC 디스플레이가 별도의 단위이고 MDI가 별도의 키보드인 경우A02B-0281-C120은 기계 패널에 설치 된 독립적인 MDI입니다.

"거동 수평"의 명칭은 톱니 (거동) 기계 도구의 키보드 레이아웃 방향을 정의합니다.운영자 패널은 일반적으로 작업 구역 앞의 운영자를 수평으로 마주합니다. 이 MDI의 키 배열은 그 방향에 최적화됩니다.그것은 다른 레이아웃 구성을 사용하는 가공 센터 (M형) MDI 변형과 다릅니다.

주요 사양

서피스 변수 주문 전에 확인

A02B-0281-C120은 정확한 키 세트를 결정하는 몇 가지 후자를 구성하여 존재합니다.

후자는 키보드 위에 표시된 키를 결정합니다.주문하기 전에 자신의 라벨에서 설치된 MDI의 후자를 확인.

FAQ

Q1: 분리형 MDI와 LCD 장착 MDI의 차이점은 무엇입니까?

LCD에 장착된 타입 i 시리즈 CNC에서 디스플레이와 MDI 키보드는 하나의 통합 단위로 결합됩니다. 독립형의 경우,디스플레이와 MDI는 분리됩니다. MDI (A02B-0281-C120) 는 케이블로 CNC 제어 장치에 연결되고 독립적으로 장착됩니다.기계의 원래 구성은 어떤 유형이 올바른지 결정합니다. 독립적인 MDI는 LCD 장착형 MDI를 대체 할 수 없습니다.

Q2: A02B-0281-C120은 가공 센터뿐만 아니라 턴과 호환됩니까?

-C120은 수평 레이아웃에서 CNC 턴 (턴) 을 위해 특별히 구성되어 있습니다. 가공 센터 MDI 변종은 A02B-0281 시리즈 내에서 다른 부품 번호를 사용합니다.가공 센터에 회전형 MDI를 설치하면 키 기능 불일치가 발생할 수 있습니다.주문하기 전에 기계의 유형을 확인.

Q3: MDI는 키를 누르면 응답하지 않습니다. 오류는 어떻게 진단됩니까?

MDI와 CNC 제어 장치 사이의 케이블 연결을 확인합니다. 느슨하거나 손상된 케이블은 MDI 장애의 가장 일반적인 원인입니다.단위와 함께 A20B-1008-0510 커넥터 PCB를 손상 징후를 검사케이블과 커넥터가 확인되면 MDI 키보드 자체는 교체되어야합니다.

Q4: A02B-0281-C120에는 커넥터 PCB가 포함되어 있습니까?

네, 단말기는 작은 커넥터 PCB (A20B-1008-0510) 로 공급되며 MDI 키보드와 CNC 케이블 사이의 인터페이스를 처리합니다.사용 또는 초과 단위를 검사 할 때 커넥터 PCB가 포함되고 손상되지 않은 확인.

Q5: 어떤 CNC 시리즈가 A02B-0281-C120과 호환됩니까?

A02B-0281 MDI 시리즈는 독립적인 구성의 FANUC i 시리즈 CNC 제어 장치 ∼ 16i 시리즈, 18i, 21i, 0i 시리즈 및 별도의 MDI 아키텍처를 사용하는 관련 i 시리즈 모델에 설계되었습니다.호환성은 특정 CNC 모델과 제어판 구성에 달려 있습니다.- 주문하기 전에 기계의 FANUC CNC 모델 명칭에 대해 확인하십시오.
