FANUC A02B-0092-C141 운영자 패널 A02B0092C141 AO2B-OO92-C141

화낙 A02B-0092-C141 | MDI 조작반 — 시리즈 0M CNC / 비상 정지 / 오버라이드 / 키패드

Series 0M 머시닝 센터의 작업자 인터페이스

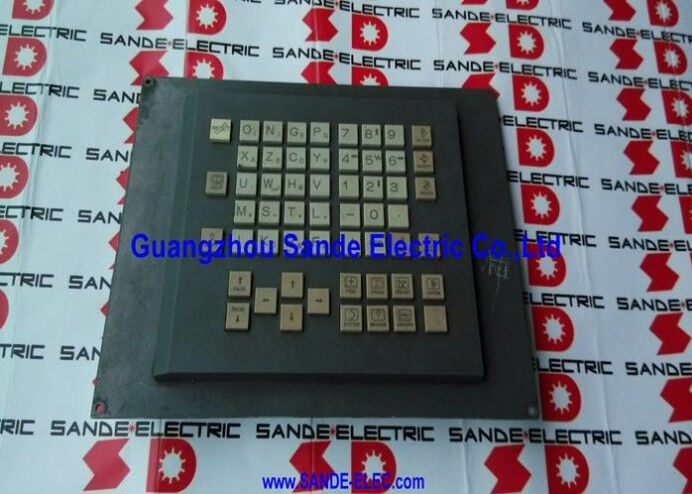

A02B-0092-C141은 FANUC 시리즈 0M CNC용 MDI 조작 패널입니다. 이는 기계 조작자가 CNC 시스템과 상호 작용하는 물리적 제어 패널입니다. 수동 데이터 입력(MDI)은 단일 블록 실행을 위한 프로그램 명령 입력, 기계 모드 선택(자동, MDI, 수동, 기준 복귀), 이송 속도 및 스핀들 오버라이드 조정, 축 조깅, 공구 오프셋 관리, 알람 응답 등 작업자가 기계에서 사용하는 모든 주요 기능을 다룹니다.

패널 안전 아키텍처의 중심에는 비상 정지 버튼이 있습니다. 이 패널의 E-stop은 기계의 안전 회로에 연결되어 있습니다. 이를 누르면 드라이브의 전원이 차단되고 CNC의 프로그램 상태에 관계없이 모든 축 및 스핀들 동작이 정지됩니다. 또한 패널에는 작업자가 절단 중에 CNC 명령 이송 속도 또는 스핀들 속도를 줄일 수 있는 오버라이드 스위치가 있습니다. 이는 익숙하지 않은 재료의 설정, 첫 번째 부품 확인 및 작동을 위한 기본 제어입니다.

시리즈 0M(0-MC)은 1980년대와 1990년대에 니밀, 수직 머시닝 센터 및 범용 가공 장비에 널리 사용된 3축 CNC인 시리즈 0 플랫폼의 FANUC 머시닝 센터 변형 제품입니다. 0M 기계의 매우 큰 설치 기반이 생산 서비스에서 계속되어 이 MDI 패널이 애프터마켓을 통해 수요를 유지하고 있습니다.

주요 사양

인접 변형 — A02B-0091-C141

밀접하게 관련된 A02B-0091-C141은 Lakeside CNC Group의 동일한 제품군에 나타납니다. -0091 및 -0092 시리즈는 모두 시리즈 0 운영자 패널을 포함하며 제공되는 특정 기계 유형 구성이 다릅니다. 주문하기 전에 설치된 패널의 자체 라벨에서 A02B-0092-C141을 확인하십시오. -0091 변형은 관련되어 있지만 다른 기계 유형 구성을 제공합니다.

E-Stop 및 오버라이드 — 항상 물리적이며 절대 선택 사항이 아닙니다.

이 패널에서 비상 정지 및 무시 제어는 소프트웨어 설정이 아닌 유선 기능입니다. E-stop은 장비의 릴레이 기반 안전 회로에 직접 연결됩니다. 오버라이드 전위차계는 CNC가 프로그램과 독립적으로 읽는 아날로그 신호를 생성합니다. 즉, CNC는 명령된 모든 속도에 실시간으로 오버라이드를 적용합니다. 이러한 제어는 CNC가 프로그램을 실행 중이든, MDI 모드에서 실행 중이든, 수동 조그 명령을 처리 중이든 동일한 방식으로 작동합니다.

FAQ

Q1: A02B-0092-C141은 어떤 CNC 모델용으로 설계되었습니까?

A02B-0092-C141은 FANUC 시리즈 0M(0-MC) 머시닝 센터 CNC용 MDI 조작반입니다. -0092 시리즈는 0M 시스템 하드웨어를 다룹니다. 각 기계 유형에 맞는 다양한 A02B 시리즈 장치를 사용하는 0T(선삭) 또는 0F(연삭) CNC 변형의 조작 패널과 직접 상호 교환할 수 없습니다.

Q2: 패널의 비상 정지 버튼이 튀어 나오지 않으면 어떻게 됩니까?

기계적으로 고정된 비상 정지 버튼은 비상 정지 회로를 개방(트립) 상태로 유지합니다. CNC는 패널 명령에 관계없이 E-stop 알람을 삭제할 수 없습니다. 버튼을 누른 후 버튼이 기계적으로 다시 튀어 나오는지 확인합니다. 버튼이 눌리면 일반적으로 패널을 분해하고 비상 정지 버튼을 교체해야 합니다. 버튼이 자유롭게 움직이지만 E-stop 알람이 계속되는 경우 기계 안전 회로의 배선 및 E-stop 릴레이 체인을 확인하십시오.

Q3: 이송 속도 오버라이드 스위치는 절삭 속도를 변경하지 않습니다. 잘못은 어디에 있습니까?

오버라이드 스위치는 CNC가 읽는 아날로그 신호를 생성합니다. 신호가 없거나 일정할 경우 오버라이드 전위차계 자체(와이퍼 파손 또는 개방 접점 검사), 패널과 CNC 인터페이스 보드 사이의 배선 또는 CNC의 아날로그 입력 회로에 결함이 있는 것입니다. 패널 스위치를 회전시키면서 CNC 입력 단자의 오버라이드 신호 전압을 측정하여 오류 위치를 찾아냅니다.

Q4: A02B-0092-C141을 교체하려면 CNC 매개변수를 변경해야 합니까?

표준 매개변수 설정은 유사한 패널 교체로 인해 영향을 받지 않아야 합니다. MDI 패널은 기계별 구성 데이터를 저장하지 않고 물리적 입력 및 출력을 제공합니다. 교체 패널을 장착한 후 장비를 다시 작동시키기 전에 모든 버튼, 오버라이드 제어 장치 및 비상 정지 기능이 올바르게 작동하는지 확인하십시오.

Q5: 단종 후 A02B-0092-C141의 출처는 어디입니까?

FANUC 시리즈 0M CNC 부품 애프터마켓을 통해 FANUC 조작 패널 딜러, 시리즈 0 플랫폼을 전문으로 하는 CNC 수리 서비스 및 테스트를 거친 잉여 공급업체가 있습니다. A02B-0092-C141은 전 세계적으로 0M 머시닝 센터의 대규모 설치 기반을 고려할 때 FANUC 시리즈 0M 애프터마켓에서 일반적으로 사용되는 패널입니다. 주문하기 전에 설치된 패널의 라벨에서 부품 번호를 확인하십시오.
