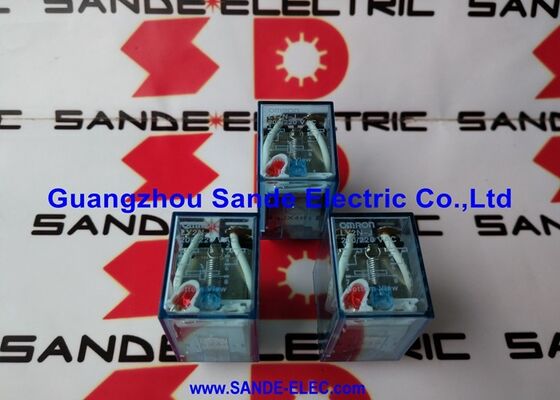

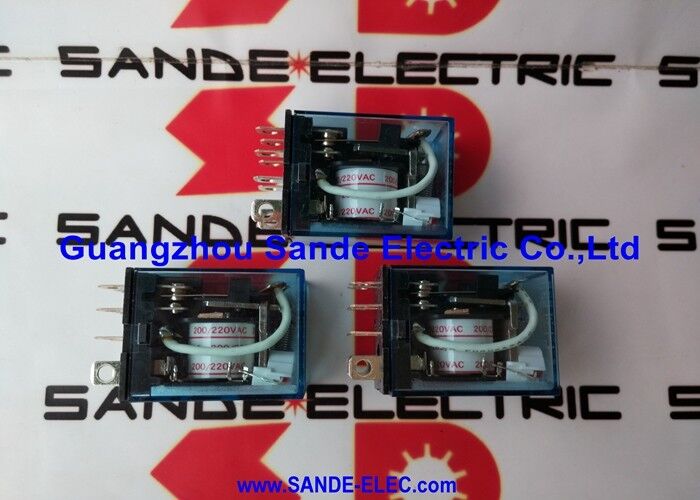

OMRON 릴레이 LY2N-J 200/220VAC LY2NJ 200220VAC LY2N-J 2OO/22OVAC

옴론 LY2N-J LY 시리즈 DPDT 전원 릴레 10A / 250V AC / 8-핀 플러그인 / LED 표시기 / 아크 장벽

DPDT, LED 표시기, 그리고 2000V 전류를 처리하는 아크 장벽

LY2N-J는 Omron의 LY2N 전원 릴레이의 LED가 장착된 변종입니다.이 시각 상태 확인은 테스트 장비 없이 릴레이 작동이 표시되어야 하는 패널 구성에서 유용합니다.활 장벽은 개방 된 접촉 사이에 2,000V AC 변압력을 제공하여 고전압 변수가 우려되는 전환 조건을 커버합니다.

DPDT (Double Pole Double Throw) 콘택트 구성은 하나의 릴레 코일에서 두 개의 독립적인 스위치 세트를 제공합니다. 각 세트는 일반적으로 열린 콘택트와 일반적으로 닫힌 콘택트를 포함합니다.등급 부하에서 독립적으로 전환실제 패널 배선에서, DPDT covers circuits that require both a making contact (to energise a load) and a breaking contact (for feedback or interlock) from the same relay — two separate single-pole relays replaced by one DPDT unit.

8핀 플러그인 형식은 OMRON의 MY 릴레이 시리즈와 동일한 물리적 발자국 및 단말 장치 배열을 사용합니다.이미 MY 릴레이 소켓 (PYF08A) 을 사용하는 패널은 전선 변경 없이 LY2N-J를 수용합니다.릴레 몸과 접촉은 전압 변수에서 동일하며, 코일 윙만 변경됩니다.

주요 사양

LY 대 MY ∙ 전력 수준과 신체 크기

LY2N-J는 Omron MY 릴레이와도 호환되는 PYF08A 소켓에 적합합니다. 주요 차이점은 전력입니다: LY 시리즈는 Omron의 더 높은 전류 일반용 릴레이 (10A 접촉 등급),MY 시리즈는 일반적으로 낮은 전류 부하를 처리하는 동안10A 부하를 전환하는 회로에 대해 모터 스타터, 히터, 전전류 전용 밸브는 LY2N-J의 접촉 등급이 적절한 사양입니다.

FAQ

Q1: LY2N-J는 어떤 소켓이 필요하며 MY 릴레이 소켓과 호환됩니까?

LY2N-J는 8-핀 플러그인 형식을 사용하며 PYF08A (트랙 마운트/전면 연결), PYF08A-E (손가락 보호 유형), PY08 (뒤 연결) 및 PY08QN 소켓과 호환됩니다.핀 배열은 MY 릴레이 시리즈와 동일합니다, 그래서 기존 MY 릴레이 소켓은 배선 변경 없이 LY2N-J를 직접 받아들입니다.

Q2: LY2N-J에 있는 "J" 후자는 무엇을 의미합니까?

J 후자는 LED 작동 표시 변수를 식별합니다. 릴레이 코일이 활성화되면 LED는 ′′를 켜고 패널 앞쪽에서 릴레이 상태의 가시적인 확인을 제공합니다.-J가 없는 기본 LY2N에는 지표가 없습니다.추가 후속 옵션에는 다이오드 억제, 테스트 버튼 누르기 및 특정 응용 프로그램에 대한 양분 된 접촉이 포함됩니다.

Q3: 주문 할 때 코일 전압은 어떻게 지정됩니까?

코일 전압은 기본 부품 번호 LY2N-J에 포함되지 않습니다. 주문 할 때 코일 명소 전압을 추가하십시오. 예를 들어: LY2N-J DC24 24V DC 코일 또는 LY2N-J AC220/240 220/240V AC 코일.릴레 몸은 모든 전압 변수에서 동일합니다롤 윙이 다릅니다. 주문하기 전에 패널 공급 전압을 확인하십시오.

Q4: LY2N-J의 접촉 물질은 무엇입니까?

은 합금 접촉. 표준 저항 및 인덕티브 산업 부하에서 10A/250VAC 은 합금 접촉이 적합합니다. 매우 낮은 수준의 신호를 전환하기 위해 (1A 이하,24V 이하) 는 접촉 신뢰성이 중요합니다., Omron의 양분 콘택트 변종 또는 마이크로 로드 스위칭을 위해 특별히 지정된 릴레이 유형을 고려하십시오.

Q5: LY2N-J는 서로 다른 극에 동류와 동류를 동시에 전환할 수 있습니까?

네, DPDT의 두 개의 콘택트 세트는 전기적으로 독립적입니다. 각각의 콘택트는 자신의 전압으로 자신의 회로를 전환합니다.일반적으로 열린 한 접촉은 같은 릴레의 정상적으로 닫힌 접촉은 DC 피드백 신호를 제공하는 동안 AC 부하를 전환 할 수 있습니다., 각 회로가 각 접촉 당 지정 한도 내에서 유지되는 경우.
