냉각 압축기의 윤활 시스템은 오일 펌프를 통해 압력을 만듭니다.펌프는 크랭크하우스 (흡수 압력) 에서 기름을 끌어올리고 더 높은 압력으로 베어링에 공급관련 측정은 절대적인 오일 펌프 출구 압력이 아니라순효율유 압력: 오일 펌프 출력 압력과 캔케스 압력의 차이.
이 차이는 중요하죠. 흡수 압력이 높아지면, 캔케스 압력도 높아지기 때문입니다.그리고 기름 펌프 출구 압력이 그 자체로 허용되는 것처럼 보이더라도 윤활용에 사용할 수있는 순 기름 압력이 떨어집니다.. FD113ZU는 두 압력 연결을 측정합니다. 고압 (유 펌프 출구) 면과 저압 (크랭크하우스) 면.절대 압력 중 어느 하나와도 상관없습니다.
| 매개 변수 | 가치 |
|---|---|
| 압력 범위 | 4·65 PSI / 0.3·4.5 바 |
| 시간 지연 | 20~150초 (단계 없이) |
| 타이머 타입 | 전자 (ZU) |
| 최대 차차 (PS) | 12 바 |
| 시험 압력 (PT) | 25 바 |
| 전기 (AC 인덕티브) | 3A @ 230VAC |
| 전기 (DC 인덕티브) | 0.1A @ 230VDC |
| 스라인 | 7/16"-20 UNF |
| 연결 | 1/4" × 1/4" 플레어 |
| 지표 | 오일 압력 + 결함 |
| 재설정 | 사용 설명서 |

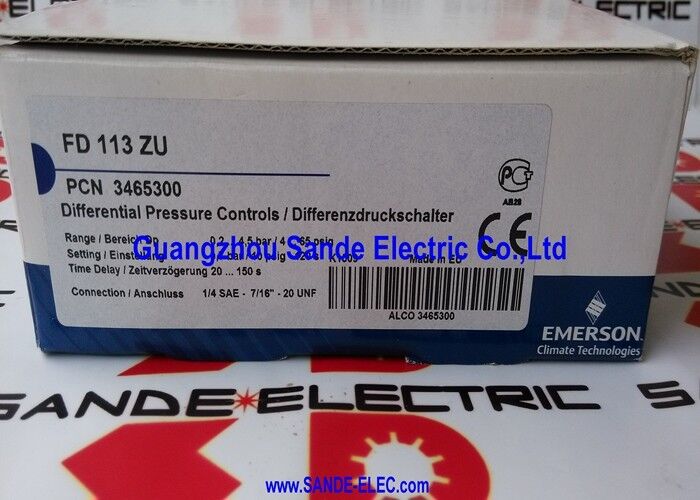

FD113 시리즈는 두 가지 타이머 변형으로 존재한다. 표준 FD113는 열 타이밍 메커니즘을 사용합니다. FD113ZU (이 장치) 는 열 타이밍 메커니즘을 사용합니다.전자 타이머 회로.
차이점은 정확성 및 일관성입니다. 온도 타이머는 주변 온도와 함께 이동합니다. 따뜻한 엔진 룸에서 90 초로 설정된 지연은 겨울 아침의 차가운 시작에서 다르게 행동 할 수 있습니다..전자 타이머는 주변 온도와 상관없이 일관된 지연을 유지합니다. ZU의 20~150 초 범위는 제어 장치의 조정으로 단계없이 설정됩니다.그리고 지연은 작동 온도 범위 전체에 걸쳐 평준화 값을 유지.
압축기 보호용으로 지연이 정확하고 일관성 있어야 합니다.또는 비상 정지 후 ∙ 전자 타이머는 열 대응 장치보다 더 신뢰할 수 있는 트립 포인트 동작을 제공합니다.
에르메틱 냉각 압축기 보호:냉각 시스템의 코플랜드 압축기는 오일 펌프가 있습니다. FD113ZU는 오일 펌프 전체의 순효율 오일 압력을 모니터링합니다. 베어링 마모 이벤트는 오일 펌프 출력이 떨어지게합니다.90초 지연 타이머가 만료됩니다., FD113ZU가 시작되고 압축기 접촉기가 열리고 "실점" 표시등이 활성화됩니다. 조사 후 수동 재설정하면 오류가 해결 될 때까지 재시작이 불가능합니다.
에어컨 시스템 압축기:상업용 에어컨 시스템의 나사 압축기는 FD113ZU를 사용하여 오일 압력을 모니터링합니다.오일 압력이 30초 이내에 증가합니다. 설정된 지연 창 안에 있고 제어 장치가 작동하지 않습니다.오후 시작에 냉각물 손실 이벤트가 비정상적인 캔케스 압력을 일으킨 후, 순 오일 압력 차이는 지연보다 더 오랫동안 사양을 벗어납니다. 보호가 작동합니다.
기존 압축기 유지:FD113ZU는 기존 압축기 설비에서 지속적으로 사용되어 왔습니다. 수년 동안 작동 한 후 제어의 정확성은 의심됩니다.같은 지연 설정에서 교체 FD113ZU 압축기 또는 제어 패널 배선 변경 없이 캘리브레이드 보호 복원.
Q1: FD113ZU에서 압력 설정 포인트는 어떻게 조정됩니까?
압력 차차 설정 포인트는 FD113ZU 몸체에 장착된 캘리브레이션 디스크를 통해 조정됩니다. 디스크는 압력 값으로 표시되고 원하는 절단 차차로 회전됩니다.작업 중에 의도하지 않은 조작을 방지하기 위해 작동 후 조정 디스크 위에 테이프 조각을 권장설정 포인트는 제어 장치가 타이머를 시작하 여 그 아래의 순 효과적 오일 압력 차이를 나타냅니다.
Q2: 수동 리셋 요구 사항은 운영에 대해 무엇을 의미합니까?
FD113ZU가 낮은 오일 압력 상태에서 작동하면 제어 장치의 리셋 버튼을 누르면 수동으로 리셋할 때까지 고장 상태를 유지합니다.자동 리셋이 불가능합니다. 이것은 의도입니다., 압축기가 자동으로 다시 작동하여 여전히 윤활 위험을 초래할 수 있는 상태로 가동되는 것을 방지하기 위해여행의 이유 (불충분한 오일 압력) 를 조사하고 해결해야 합니다..
Q3: FD113ZU의 1/4" × 1/4" 플라어 연결에 대한 호환되는 압축기 목록은 무엇입니까?
1/4 "× 1/4" 플라어 픽팅을 가진 코플랜드 버전은 코플랜드 헤르메틱 및 반 헤르메틱 압축기 오일 압력 포트 구성에 적합합니다. 다른 압축기 브랜드 및 제조업체에게는FD113ZU는 대체 연결 구성에서 사용할 수 있습니다.FD113 시리즈의 사용 설명서는 압축기 브랜드에 따라 올바른 변형을 식별합니다. 교체 주문하기 전에 연결 크기 및 포트 유형을 확인하십시오.
Q4: FD113ZU가 고압과 저압 연결을 역으로 연결하면 어떻게 될까요?
FD113ZU는 역차차를 읽습니다. 정제효율압은 의도된 측정에 비해서 음으로 나타납니다. 컨트롤은 즉시 작동하거나 예측할 수 없습니다.항상 오일 펌프 출구 (고위) 를 HP 연결과 캔케스 (하위) 를 제어 장치에 표시 된 LP 연결에 연결하십시오.처음 시작하기 전에 압축기 제조업체의 오일 압력 포트 라벨에 대한 연결을 확인합니다.
Q5: FD113ZU는 설치 전에 벤치 테스트를 할 수 있습니까?
예. 테스트는 낮은 오일 압력 상태를 시뮬레이션합니다. 설정된 지연 시간 (20~150초 설정된 경우) 보다 더 오랫동안 테스트 레버를 아래로 누르면 됩니다.지연 시간 내에 작동합니다.. 테스트 후, 리셋 버튼을 누르면 컨트롤을 실행 상태로 복원합니다.시험 절차는 FD113 사용 설명서에 설명되어 있으며 제어 장치가 계속 작동하는지 확인하기 위해 정기적인 유지 보수 간격으로 수행되어야합니다..
