| 원래 장소 | 일본 |
| 브랜드 이름 | YOKOGAWA |
| 인증 | CE ROHS |
| 모델 번호 | EJA530A-EAS4N-00DNFU1 |

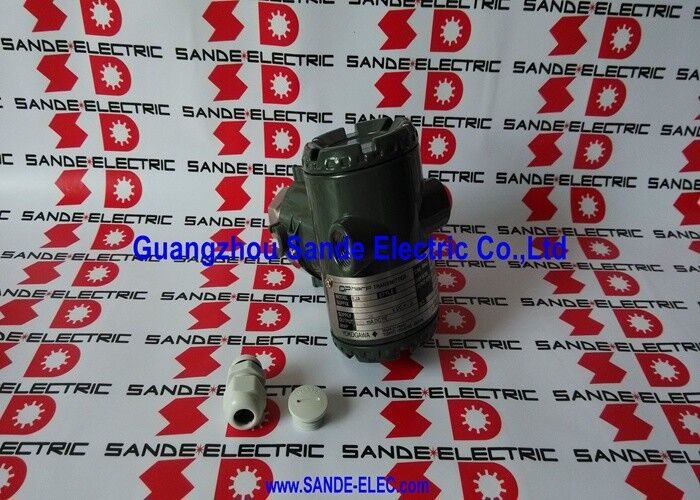

요코가와 EJA530A-EAS4N-00DNFU1은 요코가와의 EJA-A 시리즈 인라인 마운트 게이지 압력 트랜스미터로, 0.5~10 MPa(72.5~1,450 psi) 범위를 커버하는 E-레인지 측정 캡슐이 장착되어 있습니다.요코가와의 DPharp 실리콘 공진 센서 기술을 적용하여 4~20mA DC 출력과 BRAIN 또는 HART 디지털 통신을 중첩하여 제공하며, 까다로운 공정 측정 환경에서 EJA-A 시리즈가 알려진 ±0.065%의 보정 스팬 기준 정확도를 자랑합니다."NSPP" 표시는 New Surplus / Project-Pull 공급 조건을 확인합니다. 이는 원래 프로젝트 조달에서 출하된 미사용 및 미설치 기기로, 일반적으로 전체 구성 기능과 원래 공장 설정을 갖추고 있습니다.
이 공급 조건은 프로젝트 초과분, 플랜트 범위 변경 또는 기기 대체로 인해 원래 포장 상태의 완전 사양 기기 재고가 남는 공정 산업에서 흔히 볼 수 있습니다.
EJA530A의 핵심은 DPharp 공진 센서입니다. 이는 단결정 실리콘 소자로, 가해진 압력에 응답하여 진동 구조의 공진 주파수를 변경합니다. 주파수는 센싱 소자의 기본 출력이며, 아날로그-디지털 변환 오류 없이 디지털 방식으로 카운트할 수 있으므로 DPharp 트랜스미터는 아날로그 센싱 소스가 도입하는 변환 오류와 드리프트를 피합니다.
센서는 트랜스미터가 처리하여 4~20mA 루프 출력 및 디지털 통신 채널로 동시에 변환하는 디지털 신호를 직접 생성합니다.
주요 사양
매개변수
| 측정 캡슐 | E — 0.5 ~ 10 MPa (72.5 ~ 1,450 psi) |
|---|---|
| 보정 스팬 범위 | 최소 0.5 MPa ~ 최대 10 MPa |
| 최대 작동 압력 | 25 MPa (3,625 psi) |
| 출력 신호 | 4~20mA DC + BRAIN / HART 디지털 |
| 기준 정확도 | 보정 스팬의 ±0.065% |
| 장기 안정성 | URL의 ±0.1%/년 |
| 전원 공급 장치 | 10.5~42V DC |
| 응답 시간 | 90 ms (표준) |
| 공정 연결 | 1/2 NPT 암 |
| 증폭기 하우징 | 주조 알루미늄 합금 |
| 전기 연결 | 1/2 NPT, 2개의 전선관 진입구 |
| 표시기 | 디지털 LCD, 푸시 버튼 스팬 설정 |
| 습윤 부품 | SUS316 SST / SUS316L SST |
| 주변 온도 | −40°C ~ +85°C |
| 공정 온도 | +120°C까지 |
| 하우징 보호 | IP67 (NEMA 4X 동급) |
| 통신 | BRAIN (BT200) / HART |
| DPharp 센서 기술 — 주파수 기반 감지가 중요한 이유 | 요코가와는 1990년대 초반에 압력 측정에 대한 근본적으로 다른 접근 방식인 DPharp 센서를 도입했습니다. |
이 변환 체인의 모든 단계는 오프셋 드리프트, 게인 드리프트, 노이즈 픽업, 비선형성과 같은 작은 오류를 도입하며, 트랜스미터의 신호 컨디셔닝은 온도와 시간에 따라 이를 보상해야 합니다.
DPharp는 이 체인의 대부분을 제거합니다. 단결정 실리콘 센서의 공진 주파수는 가해진 압력에 직접 비례하여 변경되며, 주파수는 아날로그 중간 단계 없이 발진기 출력에서 디지털 방식으로 카운트됩니다.
결과적인 측정은 본질적으로 더 선형적이고, 더 안정적이며, 경쟁하는 아날로그 방식보다 온도 변화에 덜 민감합니다.
단결정 실리콘 재료의 히스테리시스 부재는 또 다른 실질적인 장점입니다. 센서는 압력이 상승하든 하강하든 상관없이 동일한 가해진 압력에서 정확히 동일한 출력으로 돌아갑니다. 이는 변형 가능한 아날로그 센싱 요소에서는 항상 보장되지 않습니다.
EJA530A에서 이 DPharp 코어는 ±0.065%의 기준 정확도와 ±0.1% URL/년의 안정성을 제공하여 정확한 압력 측정이 품질, 안전 또는 에너지 소비에 직접적인 영향을 미치는 공정 라인에 적합합니다.
E 캡슐 — 0.5 ~ 10 MPa, 고압 게이지 등급
E-레인지 측정 캡슐은 0.5 ~ 10 MPa 게이지 압력 범위를 커버합니다. 이 범위는 중급 B 및 C 캡슐(각각 2~200 kPa 및 0.1~2 MPa)보다 높으며, 석유 및 가스 파이프라인, 정유 공정 라인, 증기 발생 및 분배, 고압 화학 반응기 및 유압 시스템 모니터링과 같이 가장 일반적인 중간~고압 공정 응용 분야에 사용됩니다.
트랜스미터는 최소 보정 스팬인 0.5 MPa부터 최대 10 MPa까지 어느 곳이든 스팬을 설정할 수 있습니다. 이 터다운 비율은 동일한 기기 내에서 광범위한 실제 공정 작동 압력에 걸쳐 유연성을 제공합니다.
최대 작동 압력(MWP) 25 MPa는 측정 범위 이상의 상당한 과압 내성을 제공하여 센서 손상 없이 압력 스파이크로부터 캡슐과 공정 연결을 보호합니다.
공정 연결 재질 — 커넥터 본체 및 습윤 내부 부품용 SUS316L 스테인리스 스틸 — 일반 공정 플랜트 응용 분야에서 발생하는 대부분의 비부식성 또는 약간 부식성 서비스에 적합합니다.
더 높은 내식성이 필요한 서비스의 경우, EJA530A 시리즈의 다른 변형에서 Hastelloy C-276 습윤 부품을 사용할 수 있습니다.
4~20mA와 BRAIN / HART — 듀얼 채널 통신
EJA530A-EAS4N-00DNFU1은 보정된 스팬에 걸쳐 측정된 게이지 압력을 나타내는 표준 4~20mA DC 아날로그 신호를 출력합니다. 동시에, 요코가와의 BRAIN 프로토콜(BT200 BRAIN 터미널과 호환) 또는 HART 프로토콜(HART 휴대용 장치 및 HART 지원 호스트 시스템과 호환)을 사용하여 동일한 2선 루프에 디지털 통신 데이터가 중첩됩니다.
HART 호환성은 현장 기기 엔지니어가 가장 많이 휴대할 가능성이 높은 타사 자산 관리 시스템, 제어 시스템 HART 멀티플렉서 및 휴대용 HART 통신 장치와의 상호 운용성을 보장합니다.
두 디지털 채널 중 하나를 통해 운영자는 트랜스미터의 제로 및 스팬을 원격으로 구성하고, 엔지니어링 단위 및 감쇠를 설정하고, 캡슐의 내장 온도 측정에서 공정 온도를 읽고, 진단 데이터를 검색하고, 기기를 서비스에서 제거하지 않고 보정을 수행할 수 있습니다.
디지털 채널은 또한 호스트 시스템 또는 자산 관리 소프트웨어가 예측 유지 보수 목적으로 기록할 수 있는 자체 진단 상태 정보를 전달합니다.
하우징, 표시기 및 현장 구성
주조 알루미늄 증폭기 하우징은 공정 플랜트 환경의 현장 장착 기기에 필요한 IP67(NEMA 4X 동급) 환경 보호 기능을 제공합니다.
푸시 버튼으로 현장에서 직접 스팬 설정을 할 수 있는 디지털 LCD 표시기는 BRAIN 터미널 또는 HART 통신 장치를 연결하지 않고도 로컬 제로 및 스팬 조정 및 스팬 구성을 허용합니다. 디스플레이는 구성 가능한 엔지니어링 단위로 측정된 압력 값, 범위 백분율 및 경보 상태 코드를 표시합니다.
이 현장 구성 기능은 휴대용 통신 장치를 사용할 수 없을 때 시운전 시간을 단축하고 현장 보정 확인을 단순화합니다.
트랜스미터의 하우징 커버는 90° 단위로 회전할 수 있어, 기기가 공정 연결부에 장착된 후 표시기와 단자 블록이 선호하는 방향을 향하도록 할 수 있습니다. 이는 인접한 배관, 구조물 또는 접근 요구 사항으로 인해 장착 방향이 제한될 때 실질적인 설치 이점입니다.
응용 분야 및 공정 호환성
EJA530A의 0.5~10 MPa 게이지 압력 측정 범위와 SUS316L 습윤 부품은 광범위한 산업 공정 측정 지점에 적용할 수 있습니다.
정유 및 석유화학 공정에서는 316L 스테인리스 스틸 습윤 부품과 호환되는 스트림의 공정 라인 압력 측정을 처리합니다. 증기 발생 및 분배 시스템은 EJA530A를 증기 헤더 압력 모니터링 및 보일러 급수 압력 측정에 사용하며, 이는 캡슐의 온도 및 압력 제한 내에서 이루어집니다. 고압 유압 및 공압 유틸리티 시스템, 물 주입 시스템 및 압축 가스 분배가 일반적인 응용 분야를 구성합니다.
90ms의 응답 시간은 EJA530A를 루프 응답 속도가 중요한 압력 제어 루프 응용 분야에 적합하게 만듭니다. 대부분의 공정 응용 분야에서 압력 제어에 충분히 빠르며, 고이득 제어 루프에서 초고속 응답이 초과 위험을 초래할 수 있습니다.
자주 묻는 질문
Q1: "E" 캡슐 코드는 무엇을 의미하며, 정확한 압력 범위는 어떻게 됩니까?
기기는 공장 또는 현장에서 0.5~10 MPa 범위 내의 특정 스팬으로 보정됩니다.
0.5 MPa 캡슐 아래의 D 캡슐(0.1~2 MPa)은 더 낮은 게이지 압력 응용 분야를 커버합니다. E 캡슐 위에는 EJA530A에 표준 고압 캡슐이 없습니다. 10 MPa 이상의 응용 분야에는 더 높은 범위의 EJA530A 변형이 필요합니다.
Q2: EJA530A의 BRAIN 및 HART 통신 간의 차이점은 무엇입니까?
두 프로토콜 모두 동일한 4~20mA 2선 루프에 중첩된 디지털 신호이며 동일한 구성 및 진단 데이터를 전달합니다. BRAIN은 요코가와의 BT200 BRAIN 터미널 및 FieldMate 소프트웨어와 호환되는 요코가와의 독점 프로토콜로, 요코가와 DCS 또는 기존 요코가와 보정 인프라가 있는 시설에서 널리 사용됩니다. HART는 제조업체에 관계없이 모든 HART 호환 휴대용 통신 장치 또는 호스트 시스템과 호환되는 개방형 산업 표준입니다.
둘 중 하나를 선택하는 것은 기존 현장 도구에 따라 달라집니다. 둘 다 아날로그 루프 출력을 중단하지 않고 원격 제로/스팬 조정, 엔지니어링 단위 구성, 감쇠 설정, 진단 판독 및 매개변수 로깅을 허용합니다.
Q3: EJA530A-EAS4N-00DNFU1을 현장에서 다른 보정 스팬으로 재구성할 수 있습니까?
예. BRAIN 터미널 BT200, HART 휴대용 통신 장치 또는 요코가와의 FieldMate 구성 소프트웨어를 사용하여 E 캡슐의 0.5~10 MPa 범위 내에서 보정된 제로 및 스팬을 임의의 값으로 설정할 수 있습니다.
엔지니어링 단위, 감쇠 시간 상수, 출력 방향(직접 또는 역방향 작동), 디지털 표시기 디스플레이 형식 및 로우컷 모드는 모두 구성 가능한 매개변수입니다.
디지털 표시기의 푸시 버튼을 통한 로컬 제로 및 스팬 조정도 통신 장치 없이 기본 스팬 설정을 위해 사용할 수 있습니다. 이 현장 재구성 기능은 단일 기기가 공장으로 돌아가지 않고도 서비스 수명 동안 여러 측정 지점을 커버할 수 있음을 의미합니다.
Q4: DPharp는 무엇이며, 요코가와는 왜 기존 커패시티브 센싱 요소 대신 DPharp를 사용합니까?
DPharp는 단결정 실리콘 공진 센서를 기반으로 하는 요코가와의 독점 압력 감지 기술입니다. 가해진 압력은 실리콘 진동 요소의 공진 주파수를 변경하며, 이 주파수는 발진기에서 직접 디지털 방식으로 카운트됩니다. 아날로그-디지털 변환 단계가 필요하지 않습니다.
이는 커패시티브 센싱 요소가 아날로그 신호 체인을 통해 도입하는 변환 오류, 온도 드리프트 및 히스테리시스를 방지합니다.
결과는 더 나은 선형성, 더 적은 온도 영향 및 히스테리시스 부재입니다. 센서는 압력 변화 방향에 관계없이 동일한 압력에서 동일한 출력으로 돌아갑니다. EJA530A의 ±0.065% 기준 정확도 및 ±0.1% URL/년 안정성은 DPharp 센서의 특성에서 직접적으로 비롯됩니다.
Q5: EJA530A는 어떤 유지 보수 간격을 필요로 하며, 장기 안정성 사양은 실제로 무엇을 의미합니까?
URL당 ±0.1%의 안정성 사양은 트랜스미터의 보정 드리프트가 정상 작동 조건에서 매년 서비스 기간 동안 해당 범위 내에 유지된다는 것을 의미하며, 재보정이 필요 없습니다.
많은 플랜트에서는 이 사양을 사용하여 전통적인 연간 주기보다 보정 간격을 연장합니다. 공정 조건이 안정적이고 측정이 안전에 중요하지 않은 응용 분야에서는 이 안정성 수준으로 2~4년의 보정 간격이 지원될 수 있어 총 소유 비용이 절감됩니다.
트랜스미터의 자체 진단 기능은 센서 및 증폭기 상태를 지속적으로 모니터링하고 디지털 통신 채널 및 표시기 경보 디스플레이를 통해 하드웨어 오류를 표시하므로, 측정 품질에 영향을 미치는 성능 저하는 예정된 보정 확인 사이에 감지할 수 있습니다.
