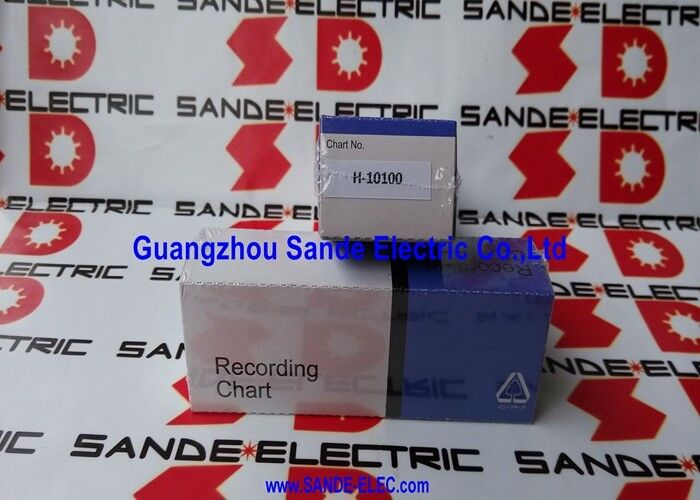

SHINKO 기록용 종이 H-10100

신코 H-10100 | 접이식 차트 용지 - 114mm × 16m / 40mm 접이식 피치 / HR701 / HR706 / HR702 레코더

접힌 차트 용지 - 프로세스 기록기에서 작동하는 방법

스트립 차트 레코더는 종이가 기록 메커니즘을 통해 공급될 때 종이 전체에 연속적인 흔적을 그립니다. 몇 시간 또는 며칠 단위로 기록 기간을 연장하려면 문서의 총 길이가 작고 접근 가능한 형태로 작성되어야 합니다.

부채꼴 접기(Z 접기) 차트 용지는 연속적인 스트립을 깔끔하게 접어서 이를 달성합니다. H-10100 팩의 총 길이는 16미터이며 접을 때마다 40mm 피치로 접힐 수 있습니다. 종이는 약 400접기의 컴팩트한 깊이를 차지합니다. 접힌 용지 더미가 레코더의 용지함에 가지런히 놓여 있는 동안 레코더는 용지 더미에서 용지를 꺼냅니다.

되감기나 롤 처리가 필요하지 않습니다. 용지가 떨어지면 새 팩이 용지 트레이에 떨어지고 오래된 용지의 꼬리가 새 용지의 헤드에 부착되어 지속적인 기록이 가능합니다.

주요 사양

산업 및 의료 프로세스 기록

Shinko 레코더와 해당 소모품은 산업 공정 모니터링과 의료 모니터링 애플리케이션 모두에 사용됩니다.

산업 공정 모니터링:용광로, 오븐, 오토클레이브 및 건조실의 온도 기록. 압축 공기 및 가스 시스템의 압력 기록. 공정 라인의 흐름 모니터링. 차트 용지는 품질 보증 및 규정 준수를 위해 날짜가 표시되고 보관되는 지속적인 물리적 기록을 제공합니다.

의료 및 실험실 기록:임상 환경에서의 생리학적 매개변수 기록. 의약품 보관소 및 실험실 인큐베이터의 환경 모니터링. 차트 종이 기록은 샘플, 시약 및 완제품의 온도 조절 보관에 대한 추적성을 제공합니다.

두 응용 프로그램 유형 모두에서 H-10100의 용지 품질(인쇄 수용성, 잉크 안정성, 습도 변화에 따른 치수 안정성)이 기록의 가독성과 보관 내구성을 결정합니다.

응용 시나리오

오토클레이브 온도 기록:의료 멸균 시설의 오토클레이브는 Shinko HR706 레코더를 사용하여 각 멸균 주기를 기록합니다. H-10100 차트 용지는 각 주기에 대한 물리적 온도 기록을 제공하여 규제 문서 요구 사항을 충족합니다.

용광로 공정 모니터링:산업용 열처리로는 연중무휴로 운영됩니다. Shinko HR701은 로 온도를 지속적으로 기록합니다. 팩당 16미터의 H-10100은 레코더의 용지 공급 속도에 따라 용지 교체가 필요하기 전까지 약 2~3일 동안 연속 녹화를 제공합니다.

냉장 보관 모니터링:제약 냉장 보관소는 규정 준수를 위해 온도 기록을 유지합니다. HR702 레코더는 H-10100 종이를 사용하여 디지털 온도 기록 시스템을 보완하는 연속 종이 기록을 제공하고 물리적 백업 기록을 제공합니다.

FAQ

Q1: H-10100을 Shinko 이외의 제조업체의 차트 레코더와 함께 사용할 수 있습니까?

H-10100은 Shinko HR701, HR706 및 HR702 레코더용으로 지정되었습니다. 다른 제조업체의 레코더와 함께 사용하려면 용지 너비(114mm), 접기 피치(40mm) 및 용지 두께의 세 가지 치수를 확인해야 합니다. 세 가지 모두 대상 레코더의 용지 사양과 일치하면 H-10100이 기계적으로 호환될 수 있습니다. 그러나 H-10100의 인쇄된 격자 눈금 및 기준선은 Shinko HR 시리즈 레코더 차트 속도 및 채널 간격에 대해 보정되어 있습니다. Shinko 이외의 레코더에 기록된 트레이스는 인쇄된 격자와 정렬되지 않을 수 있습니다.

Q2: 녹음 시간에서 총 길이 16미터는 무엇을 의미합니까?

녹음 기간은 레코더의 용지 공급 속도에 따라 다릅니다. Shinko 레코더는 일반적으로 모델에 따라 선택 가능한 공급 속도(일반적으로 1mm/min, 2mm/min, 5mm/min, 10mm/min 또는 더 빠른 옵션)를 제공합니다. 1mm/분 이송 속도에서 16미터(16,000mm)는 약 267시간의 연속 녹화를 제공합니다. 10mm/분 속도에서는 동일한 팩이 약 27시간 동안 지속됩니다. 사용 가능한 속도 설정은 해당 Shinko HR 시리즈 레코더 설명서를 참조하세요.

Q3: Shinko H-10100 용지에는 열전사 펜과 잉크 펜 중 어떤 유형의 마킹이 사용됩니까?

Shinko HR 시리즈 레코더는 잉크 펜(섬유 팁 또는 모세관 펜 요소)을 사용하여 차트 용지를 표시합니다. H-10100은 잉크 펜 쓰기용으로 설계된 일반(코팅되지 않은) 용지입니다. 이는 감열지가 아니므로 감열 기록 헤드와 함께 사용할 수 없습니다. 열 기록계에 일반 차트 용지를 사용하면 눈에 띄는 흔적이 생성되지 않습니다.

Q4: H-10100 차트 종이 팩을 사용하지 않을 때 어떻게 보관해야 합니까?

차트 종이 팩을 직사광선, 극한 습도, 화학 연기로부터 멀리 떨어진 서늘하고 건조한 곳에 보관하십시오. 습도가 높으면 용지가 습기를 흡수하여 옆으로 팽창하여 레코더에서 용지 걸림이 발생할 수 있습니다. 직사광선이나 UV 노출로 인해 용지가 노랗게 변하고 인쇄된 그리드의 품질이 저하될 수 있습니다. 레코더에 넣을 때까지 팩을 원래의 밀봉된 포장에 보관하십시오.

Q5: H-10100을 레코더에 어떻게 로드하고 팩 간에 연결합니까?
