| 원래 장소 | 일본 |
| 브랜드 이름 | OMRON |
| 인증 | CE ROHS |

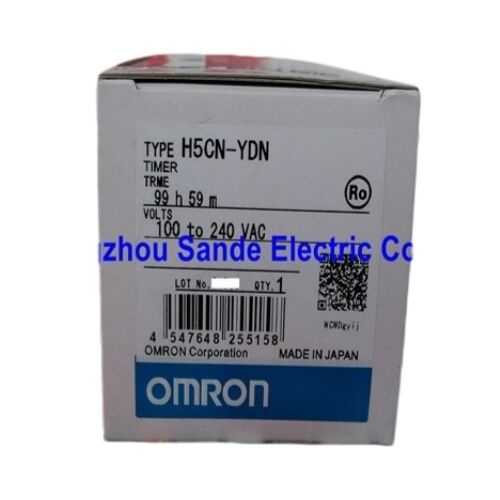

| 모델 번호 | H5CN-YDN |
옴론 H5CN-YDN은 산업용 제어판에 필요한 컴팩트 디지털 타이머로, 명확한 시간 설정, 안정적인 ON-delay 동작, 기존 기계 로직에 대한 간편한 통합이 필요합니다.
H5CN 시리즈 소형 48 × 48mm 타이머에 속하며 단위가 0으로 향할 때 남은 시간을 보여주는 카운트다운 디스플레이를 사용합니다.특히 설치 및 일상 운영 중에 프로세스 타이밍의 즉각적인 시각적 감각을 원하는 운영자에게 유용합니다..
실용적인 응용에서 이 모델은 포장 장비, 작은 프로세스 기계, 조립 역, 유틸리티 패널,단순하고 신뢰할 수 있는 전원 켜기 지연 기능이 더 복잡한 다기능 시시 장치보다 선호되는 일반 자동화 시스템.
H5CN-YDN는 N 모드 동작을 사용하며, 4자리 7개 세그먼트 LED 디스플레이로 문자 높이가 10mm입니다.그리고 공장에서 쉽게 읽고 조정할 수 있는 엄지바퀴 스타일의 시간 설정 인터페이스.
이 타이머 의 주요 한 장점 은 콤팩트 한 크기 와 산업용 실용성 사이 의 균형 이다.
H5CN 시리즈는 광범위한 공급 범위를 지원하며 H5CN-YDN 모델은 다운 디스플레이, 콘택트 출력 및 8 핀 형식으로 1 분에서 99 시간 59 분 범위에서 나열됩니다.
제어 엔지니어와 유지보수 팀에게는 설치된 패널 타이머를 교체하거나 릴레이 기반 또는 PLC 보조 장비에 간단한 지연 기능을 구축할 때 유용한 선택이 됩니다.
하드웨어적인 관점에서, 타이머는 접촉 출력을 사용하고, 표면 또는 플러시 장착을 지원하며, 가벼운 소비자 사용보다는 산업 서비스 조건에 설계되었습니다.공개된 H5CN 사양은 또한 밝은 회색 케이스를 보여줍니다.-10°C~55°C의 작동 온도 범위, -25°C~65°C의 저장 온도 범위, 35%~85%의 작동 습도이것은 정상적으로 설치되면 표준 제어 캐비닛 환경에 적합합니다..
아래의 기술 데이터는 H5CN 시리즈 데이터 시트 및 H5CN-YDN 모델 라인업 항목을 따릅니다.
| 항목 | 사양 |
|---|---|
| 브랜드 | OMRON |
| 제품 시리즈 | H5CN 시리즈 |
| 제품 종류 | 디지털 타이머 |
| 모델 | H5CN-YDN |
| 타이머 기능 | ON 지연 |
| 작동 모드 | N 모드 (Power ON-delay) |
| 디스플레이 타입 | 다운 디스플레이 |
| 표시 형식 | 1줄, 4자리, 7개 세그먼트 LED |
| 캐릭터 키 | 10mm |
| 설정 방법 | 엄지바퀴 스위치 |
| 가산 시간 범위 | 1분에서 99시간 59분 |
| 출력 유형 | 접촉 출력 |
| 연락 양식 | SPDT |
| 접촉 등급 | 250 VAC에서 3 A, 저항 부하 |
| 핀 타입 | 8핀 |
| 공급 전압 | 100~240VAC 또는 12~48VDC |
| 작동 전압 범위 | 가등식 공급 전압의 85% ~ 110% |
| 전력 소비 | 약 12 VA 240 VAC / 약 2.5 W 48 VDC |
| 장착 방법 | 표면 장착 또는 플러시 장착 |
| 입력 방법 | 연결 열기/단회로 입력 |
| 리셋 / 게이트 | 외부 리셋 또는 게이트 입력 |
| 최소 리셋 입력 신호 너비 | 0.02초 |
| 잔류 전압 | 최대 2V |
| 색상 / 케이스 스타일 표시 | 7개 세그먼트 LED 디스플레이, 밝은 회색 케이스 |
| 작동 온도 | -10°C ~ 55°C |
| 저장 온도 | -25°C ~ 65°C |
| 작동 습도 | 35%~85% |
| 무게 | 약 110g |
Q1: H5CN-YDN는 어떤 용도로 가장 적합합니까?
H5CN-YDN는 단순하고 신뢰할 수 있는 ON 지연 기능과 가시적인 남은 시간 표시가 필요한 기계 및 제어 패널에 적합합니다.
전형적인 용도는 컨베이어 시작 지연, 펌프 또는 팬 순서, 릴레이 횡단, 히터 시작 시점, 작은 포장 장비,및 일반 패널 시점 작업에서 운영자는 경과 시간 표시 대신 카운트다운 표시를 사용할 수 있습니다..
Q2: 카운트다운 디스플레이의 실용적 이점은 무엇입니까?
카운트다운 형식은 운영자가 남은 지연 시간을 한눈에 볼 수 있게 해줍니다. 이는 종종 시동, 문제 해결 및 수동 프로세스 검사에서 더 직관적입니다.기술자가 출력이 상태를 변경하기 전에 얼마나 많은 시간이 남아있는지 알아야하는 응용 프로그램에서, 다운 디스플레이는 0에서 상향으로 계산하는 경과 시간 디스플레이보다 더 유용할 수 있습니다.
Q3: 엔지니어들은 이 타이머를 설치하기 전에 무엇을 확인해야 합니까?
가장 중요한 검사는 필요한 공급 전압, 소켓 유형, 패널 절단 또는 장착 방법, 접촉 부하 및 재설정 또는 게이트 입력을위한 제어 논리입니다.
H5CN-YDN는 8핀 콘택트 출력 모델이기 때문에 엔지니어는 또한 배선 레이아웃을 확인하고 제어된 부하가 릴레이 등급 내에서 유지되는지 확인해야 합니다.그리고 선택한 버전이 기계의 사용 가능한 전원 소스와 일치하는지 확인.
Q4: 이 타이머는 산업 제어 회로에서 직접 출력 전환에 적합합니까?
예, 많은 표준 타이밍 작업에. 게시 된 접촉 출력 등급은 SPDT, 저항 부하에 250 VAC에서 3 A입니다. 많은 릴레이 논리 및 제어 인터페이스 응용 프로그램에 적합합니다.
실제적으로, 엔지니어들은 소레노이드, 접촉기 또는 다른 반응형 부하를 전환할 때 여전히 부류, 인덕티브 부하 행동 및 외부 억제를 고려해야합니다.
Q5: H5CN-YDN가 기존 장비에서 실질적인 대체 선택이 되는 이유는 무엇입니까?
친숙한 소형 DIN 크기의 형식, 간단한 엄지바퀴 설정, 선명한 LED 디스플레이 및 간편한 ON-delay 운영 모드를 제공합니다.
유지보수 팀에게는 이 조합이 유용합니다. 왜냐하면 설치 복잡성을 줄이고 서비스 작업 중에 타이머를 쉽게 이해할 수 있기 때문입니다.특히 더 고급한 다기능 단위보다 전용 단일 기능 타이머가 선호되는 오래된 패널에서.
