| 원래 장소 | 일본 |
| 브랜드 이름 | OMRON |
| 인증 | CE RoHS |

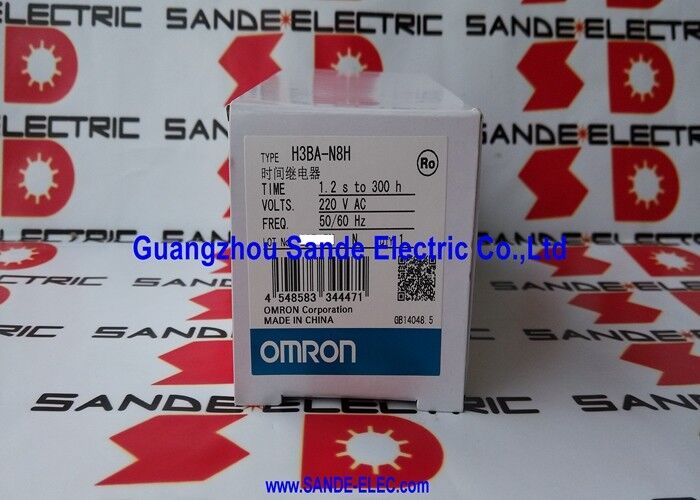

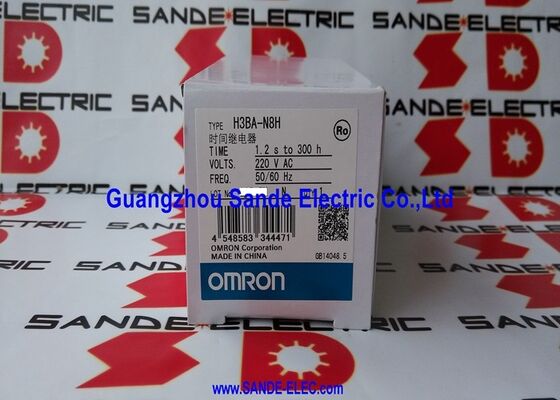

| 모델 번호 | H3BA-N8H |
부품 번호:H3BA-N8H
제조사:옴론 주식회사(일본)
시리즈:H3BA-N
H3BA-N8H는 0.05초에서 300시간까지의 타이밍 애플리케이션을 포괄합니다. 이는 동일한 하드웨어로 신속한 기계 시퀀싱과 여러 시간에 걸친 프로세스 타이밍을 모두 처리하는 범위입니다. 별도의 단거리 타이머와 장거리 타이머를 비축할 필요가 없습니다. 이 단일 장치는 선택 가능한 시간 범위에 걸쳐 전체 범위를 포괄하며, 원하는 범위는 전면의 범위 선택기로 설정됩니다.
출력 선택기는 단순한 타이머와 비교하여 H3BA-N8H의 구별되는 기능입니다. 동일한 장치는 회로 요구 사항에 따라 시간 제한 SPDT 출력(시간 제한 출력에 1개의 전환 접점)을 생성하거나 시간 제한 DPDT 모드(시간 제한 출력에 2개의 전환 접점)로 전환할 수 있습니다. 8핀 모델의 경우 사용 가능한 두 가지 작동 모드는 ON 지연과 순간 접점이 있는 ON 지연입니다. 여기서 순간 접점은 전원을 켤 때 즉시 활성화되고 시간 제한 접점은 지연됩니다.
48×48mm 전면 패널은 Omron의 H3 시리즈 타이머, 신호 조절기 및 유사한 패널 장착 구성 요소에서 볼 수 있는 1/16 DIN 컷아웃 표준에 맞습니다. 전면 표시등은 전원 켜짐과 출력 켜짐 상태를 독립적으로 표시합니다.
| 매개변수 | 값 |
|---|---|
| 시리즈 | H3BA-N |
| 핀 수 | 8 |
| 산출 | SPDT(DPDT로 전환 가능) |
| 접촉 등급 | 250V AC에서 5A(저항성) |
| 시간 범위 | 0.05초 ~ 300시간 |
| 타이밍 모드(8핀) | ON 딜레이 / ON 딜레이 + 순시 |
| 패널 치수 | 48×48mm |
| 패널 컷아웃 | 45×45mm |
| 소켓 | P2CF-08 / P3G-08 |
| 공급 | 110VAC / 220VAC / 24VDC |
| 재설정 시간 | 0.1초 |
| 작동 온도 | −10 ~ +55°C |
| 특징 | H3BA-N8H(8핀) | H3BA-N(11핀) |
|---|---|---|
| 작동 모드 | 2(ON 딜레이 변형) | 6개(A, B, B2, C, D, E) |
| 소켓 | P2CF-08 / P3G-08 | P3GA-11 / P2CF-11 |
| 출력접점 | SPDT / DPDT | DPDT |
8핀 모델은 대부분의 ON 지연 애플리케이션을 포괄합니다. 11핀 모델에는 이러한 기능이 필요한 회로에 대해 플리커 ON-시작, 플리커 OFF-시작, 간격 및 신호 꺼짐 지연 모드가 추가되었습니다. 필요한 작동 모드에 따라 선택하십시오.
Q1: H3BA-N8H와 H3BA-N(11핀)의 차이점은 무엇입니까?
8핀 H3BA-N8H는 ON 지연과 순간 출력 접점이 있는 ON 지연의 두 가지 작동 모드를 제공합니다. 11핀 H3BA-N은 플리커 ON-시작, 플리커 OFF-시작, 간격 및 신호 오프 지연을 포함한 6가지 작동 모드를 제공하므로 광범위한 타이밍 회로 설계에 적합합니다. 두 모델은 서로 다른 소켓을 사용하며 기존 소켓 설치에서는 교체할 수 없습니다.
Q2: H3BA-N8H의 시간 범위는 어떻게 설정됩니까?
시간 범위는 타이머 전면의 범위 선택기를 사용하여 설정됩니다. 아날로그 다이얼은 선택한 범위 내에서 특정 시간 값을 설정합니다. Omron은 다이얼을 고정 범위로 제한하여 생산 환경에서 우발적인 조정을 방지하는 옵션 설정 링(별도 주문)을 제공합니다.
Q3: H3BA-N8H는 SPDT와 DPDT 출력 간에 전환할 수 있습니까?
예. H3BA-N8H 전면에 있는 출력 유형 선택기는 드라이버를 사용하여 한시 SPDT 출력과 한시 DPDT 출력 사이를 전환합니다. 또한 이 선택기는 순간 접촉을 통해 ON 지연과 ON 지연 사이의 작동 모드를 전환합니다. 배선 변경은 필요하지 않습니다. 선택기 위치만 변경됩니다.
Q4: H3BA-N8H에는 어떤 소켓이 필요합니까?
8핀 모델에는 P2CF-08(후면 연결) 또는 P3G-08(트랙 장착 전면 연결) 소켓이 필요합니다. P3G-08을 사용하면 소켓 및 타이머 어셈블리의 DIN 레일 장착이 가능합니다. 소켓은 타이머에 포함되어 있지 않으며 별도로 주문해야 합니다.
Q5: 설정된 시간에 타이머 출력이 활성화되지 않습니다. 무엇을 확인해야 합니까?
공급 전압이 존재하고 정격 범위 내에 있는지 확인하십시오. 범위 선택기가 필요한 지연에 대한 올바른 시간 범위로 설정되어 있는지 확인하십시오. 시간 다이얼 설정이 최소가 아닌지 확인하십시오. 타이머가 시작/게이트 입력(핀 2)을 사용하는 경우 입력 신호가 올바르게 적용되는지 확인하십시오. ON-delay 모드의 경우 출력이 활성화되기 전에 설정된 시간 동안 전원을 지속적으로 공급해야 합니다.
