| 원래 장소 | 일본 |
| 브랜드 이름 | OMRON |
| 인증 | CE RoHS |
| 모델 번호 | G3R-ODX02SN |

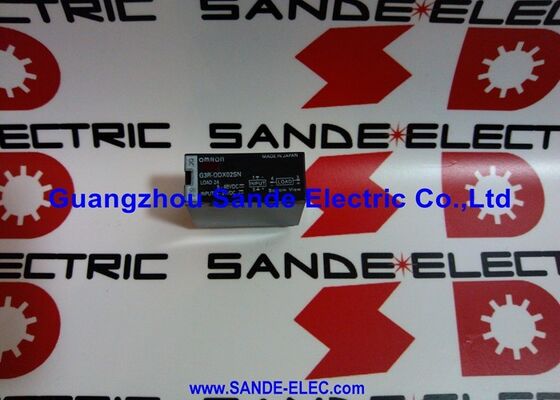

G3R-ODX02SN는 Omron의 G3R-I/O 시리즈 ∼ 솔리드 스테이트 릴레에서 I/O 인터페이스 역할을 위해 특별히 설계되었습니다.중간 릴레이 또는 신호 증폭기를 사용하지 않고 센서 출력 신호로부터 직접 DC 부하를 전환하는 것. 제어 입력은 전형적인 센서 출력 전압 범위를 통해 5 24V DC를 수용합니다. PNP 근접 센서 출력, PLC 트랜지스터 출력,또는 마이크로 컨트롤러 GPIO 모두 자신의 고유 신호 전압에서 G3R-ODX02SN 제어 입력으로 직접 연결.
부하 출력은 최대 2A에서 4 ′′ 60V DC를 전환합니다. 이것은 단일 릴레이 유형에서 5V 논리 부하, 12V DC 액추에터, 24V DC 솔레노이드 및 48V DC 산업 부하의 전체 범위를 포함합니다.무작위 켜기 모드 0 제로-크로스 류는 0 크로스 기다리지 않고 제어 입력 활성화 즉시 부하를 전환. DC 로드에는 제로 크로스 스위치가 적용되지 않습니다 (DC는 AC 제로 크로스 없습니다), 따라서 무작위 스위치는 올바른 작동 모드입니다.
| 매개 변수 | 가치 |
|---|---|
| 충전 전압 | 4~60V DC |
| 부하 전류 | 0.01·2A |
| 충전 저항 | 8A 10ms |
| 제어 입력 | 5~24V DC (명칭) / 4~24V DC (운영) |
| 켜기 한계 | 4V DC 분 |
| 정지 문턱 | 1V DC 최대 |
| 격리 | 광합성기, 4,000V I/O 다이렉트릭 |
| 지표 | LED (운동) |
| 장착 | 5핀 플러그인 소켓 |
| 몸 너비 | 13mm |
| 핀 레이아웃 | G2R-1-S 호환성 |
| 진동 | 10~55Hz, 0.75mm 이동 |
| 충격 | 1,000m/s2 |
| 표준 | UL / CSA |
입력 및 출력 회로 사이의 광 결합 장치 격리는 VDE 0884 결합 장치 요구 사항을 준수하는 4,000V 다이 일렉트릭 강도를 제공합니다.이 격리 수준은 제어 입력 및 부하 출력이 크게 다른 참조 잠재력에서 작동하는 회로에 연결을 지원합니다., 그리고 제어 회로에 도달하는 부하 쪽에서 일시적인 보호.
G3R-ODX02SN는 Omron의 G2R-1-S 전원 릴레와 동일한 5 핀 플러그인 소켓을 사용합니다. 이미 G2R-1-S 소켓을 사용하는 패널 (P2RF-05, P2RFZ-05,또는 P2RF-05-PU 푸시 인) 직접 G3R-ODX02SN을 받아 들일 수 있습니다.이 호환성은 기존 패널 레이아웃에서 고체 상태 스위치를 재회선 없이 기계적 접촉 스위치를 대체 할 수 있습니다.G70A I/O 터미널 블록은 또한 G3R I/O 모듈을 직접 수용.
Q1: G3R-ODX02SN와 G3R-OD201SN의 차이점은 무엇입니까?
둘 다 DC 출력 G3R-I/O 고체 상태 릴레이며 동일한 5-24VDC 제어 입력과 2A 부하 전류를 가지고 있습니다. G3R-ODX02SN은 4?? 60V DC 부하 전압을 처리합니다.G3R-OD201SN는 1에서 40~200V DC 로드 전압을 처리합니다..5A 부하 공급 전압에 기초하여 5V/12V/24V/48V DC 부하의 ODX02SN, 48V200V DC 부하의 OD201SN를 선택한다.
Q2: G3R-ODX02SN의 LED 표시기가 무엇을 보여줍니다?
제어 입력 장치가 활성화되면 LED가 켜집니다. реле는 ON 상태이며 전류가 부하에 전환됩니다. 이 시각 표시기는 테스트 장비없이 реле의 활성화를 확인합니다.시동 및 오류 진단에 유용합니다.부하 전류가 흐르지 않는 LED가 켜져 있으면 릴레가 작동하지만 부하 회로가 열려 있음을 나타냅니다.
Q3: G3R-ODX02SN는 PLC 트랜지스터 출력으로 직접 사용할 수 있습니까?
네. 24V DC의 PLC NPN 또는 PNP 트랜지스터 출력은 제어 입력 장치에 직접 연결됩니다. 입력 장치는 5?? 24V DC로 지정되어 있으며 표준 PLC 트랜지스터 출력의 범위 내에서 작은 전류를 끌어냅니다.5~24V DC 제어 전압 범위 내에서 전류 제한 저항이 필요하지 않습니다..
Q4: 릴레가 꺼지지 않는 원인은 무엇입니까 (부하가 계속됩니다)?
일반적인 원인: 제어 입력 장치에서 트랜지스터 누출로 인해 1V DC 이상의 제어 입력 전압 ( 제어 입력 장치에 당기는 저항을 추가);제어와 부하 케이블이 같은 전선을 공유할 때 케이블 뭉치에 있는 인접한 전도선으로부터 유도되는 전압 (별로 제어와 부하 케이블)내부 SSR 장애 (일반적으로 지속적인 과부하 또는 과도한 급류) 는 또한 영구적으로 유도 출력을 일으킬 수 있습니다.
Q5: G3R-ODX02SN가 처리할 수 있는 최대 강류는 무엇입니까?
릴레는 10ms 급류에 8A를 견딜 수 있습니다. 이것은 용량 및 작은 인덕티브 DC 부하의 부하를 포함합니다.큰 콘덴서 은행이 이 등급에 대 한 최고 류와 기간을 확인등급의 한계에 있는 반복적인 부착 사건은 출력 스위치 요소에 대한 누적 열 스트레스로 SSR의 서비스 수명을 감소시킵니다.
