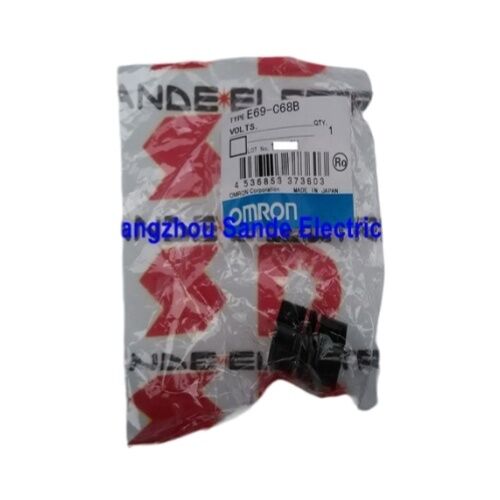

Omron E69-C68B 로터리 엔코더용 샤프트 커플링 — 6mm ~ 8mm 다른 끝 직경 설계

부품 번호: E69-C68B

제조사: Omron

시리즈: E69

유형: 샤프트 커플링 — 다른 끝 직경

보어: 6mm × 8mm

재질: 유리 강화 PBT + 황동 부싱

규정 준수: RoHS

로터리 엔코더를 기계 샤프트에 깔끔하게 장착하는 것은 간단해 보이지만, 샤프트 직경이 일치하지 않는 경우가 있습니다. Omron E69-C68B는 바로 그 문제를 해결하는 커플링입니다. Omron의 E69 시리즈에서 특별히 설계된 샤프트 커플링 액세서리로, 6mm 엔코더 샤프트를 8mm 기계 샤프트에 연결하여 엔지니어가 맞춤형 어댑터나 임시방편 없이 E6 시리즈 로터리 엔코더를 더 넓은 범위의 장비에 연결할 수 있도록 합니다.

작은 부품. 중요한 기능.

이 커플링의 기능

모든 로터리 엔코더는 자체 샤프트와 측정 대상 회전 부품 사이에 기계적 연결이 필요합니다. 이론적으로는 단순한 커플링입니다. 실제로는 수천 시간의 작동 시간 동안 위치 피드백이 깨끗하고 정확하게 유지되는지, 또는 진동, 레이디얼 런아웃 및 조기 엔코더 베어링 마모를 유발하는지를 결정하는 부품입니다.

E69-C68B는 다른 끝 직경 커플링으로, 한쪽 보어는 6mm 엔코더 샤프트를 수용하고 반대쪽 끝은 8mm 구동 샤프트를 수용합니다. 이 비대칭 설계는 엔코더와 연결해야 하는 샤프트의 직경이 다른 상황에 맞춰 특별히 설계되었습니다. 이는 레트로핏 설치, 시스템 업그레이드 또는 다중 소스 기계 설계에서 흔히 발생하는 실제 시나리오입니다.

기술 사양

호환 Omron 엔코더 모델

E69-C68B는 다음 Omron 로터리 엔코더 시리즈와 함께 사용하도록 검증되었습니다:

• E6B2-C — 40mm 직경 증분 엔코더
• E6C2-C — 50mm 직경 증분 엔코더
• E6C3-C — 50mm 직경 증분 엔코더
• E6D-C — 증분 엔코더 시리즈
• E6CP-A — 절대 엔코더 (캠 포지셔너 유형)
• E6C3-A — 절대 엔코더 시리즈

이 모델 중 하나를 8mm 직경의 기계 샤프트와 함께 사용하는 경우, E69-C68B는 해당 연결을 위한 올바른 Omron 액세서리입니다.

이해할 만한 설계 선택

유리 강화 PBT 수지 본체. 일부 엔지니어는 본능적으로 금속 커플링을 선호하지만, 로터리 엔코더 응용 분야에서는 경량 수지 구조가 의도적인 것입니다. 질량이 낮은 커플링은 관성 모멘트가 낮아 엔코더 내부 베어링에 가해지는 회전 부하를 줄입니다. 베어링 부하 감소는 엔코더 서비스 수명을 직접적으로 연장합니다. 이는 특히 방향을 자주 바꾸거나 급격하게 가속하는 축에서 중요합니다.

양쪽 보어에 황동 부싱. 세트 나사 끝은 플라스틱 본체에 직접 닿는 대신 황동 인서트에 닿습니다. 이는 클램핑 힘을 효과적으로 집중시키고, 시간이 지남에 따라 보어의 변형을 방지하며, 커플링이 노후화되어도 유격이 발생하지 않고 양쪽 샤프트에 대한 그립을 유지합니다.

4개의 M4 육각 세트 나사. 보어당 2개. 육각 키 고정은 각 샤프트 주위에 제어되고 균일한 클램핑 압력을 제공합니다. 마찰만 사용하는 커플링과 달리, 세트 나사는 진동이나 샤프트 런아웃으로 인해 프레스 끼워맞춤이 느슨해질 수 있는 응용 분야에서 커플링이 축 방향으로 빠지는 것을 확실하게 방지합니다.

이 커플링이 사용되는 곳

E69-C68B는 Omron E6 시리즈 엔코더가 8mm 샤프트가 있는 장비에 연결해야 하는 모든 곳에서 사용됩니다:

컨베이어 및 자재 취급 라인 — 컨베이어 롤러 샤프트에 E6B2-C 또는 E6C2-C 엔코더를 연결하여 속도 및 위치 추적

포장 기계 — 기계 샤프트가 8mm이고 엔코더가 6mm인 곳에서 축 위치 피드백 제공

모터 테스트 벤치 — 모터 출력 샤프트에 엔코더를 장착하여 속도 검증

캠 포지셔너 시스템 — E6CP-A 절대 엔코더를 공정 기계에 연결하여 회전 캠 위치 모니터링

레트로핏 및 업그레이드 프로젝트 — 기존 엔코더 설치에서 마모되거나 손상된 커플링을 엔코더나 기계 샤프트를 변경하지 않고 교체

구매 참고 사항

E69-C68B는 Omron 엔코더 액세서리 범위의 표준 카탈로그 품목입니다. 다른 샤프트 크기 조합이 필요한 설치의 경우 — 예를 들어 6mm 엔코더 대 10mm 기계 샤프트 — E69-C610B가 해당 조합을 다룹니다. 전체 E69 커플링 제품군은 동일한 E69 시리즈 설계 표준 내에서 다양한 엔코더 대 샤프트 직경 조합을 지원합니다.

FAQ

Q1: E69-C68B는 로터리 엔코더입니까, 아니면 엔코더 액세서리입니까?

이것은 샤프트 커플링 액세서리이며 엔코더 자체는 아닙니다. E69-C68B는 Omron 로터리 엔코더(6mm 샤프트)를 기계 샤프트(8mm)에 기계적으로 연결하도록 설계되어 엔코더가 연결된 장비의 회전을 측정할 수 있습니다. Omron의 E69 액세서리 시리즈에 속합니다.

Q2: 커플링의 어느 쪽이 엔코더에 연결되고 어느 쪽이 기계 샤프트에 연결됩니까?

6mm 보어는 엔코더 샤프트에 연결되고, 8mm 보어는 기계 또는 구동 샤프트에 연결됩니다. 양쪽 끝은 M4 육각 세트 나사로 고정됩니다 — 보어당 2개 — 정렬 후 육각 키로 조입니다.

Q3: 커플링 본체가 금속 대신 수지로 만들어진 이유는 무엇입니까?

유리 강화 PBT 수지 구조는 커플링을 가볍게 유지하여 관성 모멘트를 최소화하고 엔코더 내부 베어링에 가해지는 기계적 부하를 줄입니다. 이는 엔코더 서비스 수명을 연장합니다. 각 보어의 황동 부싱은 불필요한 질량을 회전 어셈블리에 추가하지 않고 실제로 필요한 클램핑 내구성을 제공합니다.

Q4: E69-C68B는 나열된 것 외에 다른 Omron 엔코더와 함께 사용할 수 있습니까?

Omron의 호환성 표는 E6B2-C, E6C2-C, E6C3-C, E6D-C, E6CP-A 및 E6C3-A 엔코더 모델에 대해 E69-C68B를 구체적으로 검증했습니다. 이 목록에 없는 엔코더와 함께 사용하는 것은 샤프트 직경, 플랜지 형상 및 장착 배열이 독립적으로 호환성이 확인되지 않는 한 권장되지 않습니다.

Q5: E69-C68B와 E69-C610B의 차이점은 무엇입니까?

둘 다 E69 시리즈의 다른 끝 직경 커플링입니다. E69-C68B는 6mm 엔코더 샤프트를 8mm 기계 샤프트에 연결합니다. E69-C610B는 6mm 엔코더 샤프트를 10mm 기계 샤프트에 연결합니다. 실제 기계 측 샤프트 직경과 일치하는 모델을 선택하십시오.
